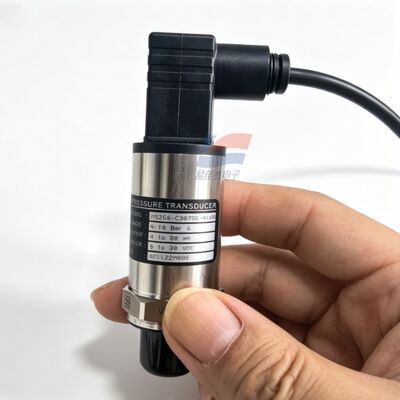

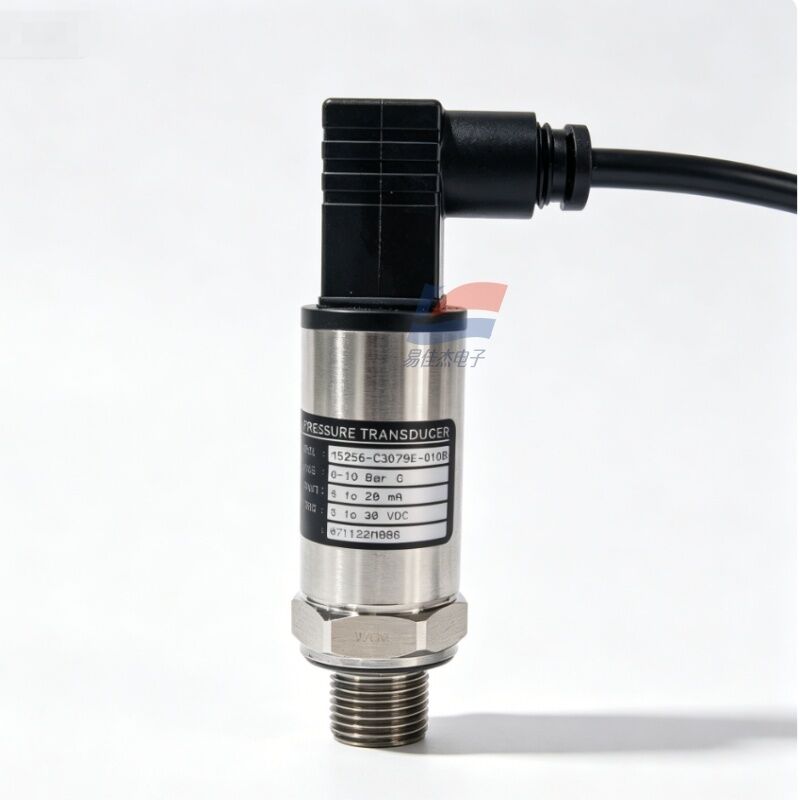

HAVC Soğutma için YJJ M5256-C3079E-010BG 0-10Bar Endüstriyel Basınç Verici

Ürün Tanımı:

YJJ M5256-C3079E-010BG HAVC soğutma için 0-10Bar endüstriyel basınç verici

Özellikleri:

M5256: M5200 Kompakt Mikro Kalıplı Paslanmaz Çelik Basınç Göndericisi Platformu

C3079E: Elektrikli + Filtrelenmiş Kombine Kod

Dijital 3: Çıkış sinyali = 4-20mA İki tel akım çıkışı

079: Elektriksel Bağlantı = DIN43650 Tip A Düz açılı Hirschmann fişleri

E: Süreç Filmi = PT1/4 (R1/4) İngiliz Metrik Konik Boru Dış Filmi

010: Aralık 0-10 Bar G (Düşük basınç, 0-1 MPa)

B: Basınç Tipi = Ölçüm Basıncı (Atmosfere bağlı bir taraf göreceli basıncı ölçer)

G: Standart devre koruma konfigürasyonu (geri bağlantı, kısa devre, EMI artış koruması)

II. Temel Teknik Performans Parametreleri

1Basınç Performansı Tablosu

Parametreler ve Spesifikasyonlar

Ölçüm aralığı: 0 - 10 bar G (ölçüm basıncı / 0 - 1000 kPa)

Genel Doğruluk (dışı doğrusallık + histerez + tekrarlanabilirlik): ±0,25% FS

Toplam hata aralığı (TEB): ±1,0% FS tüm sıcaklık aralığında

Güvenlik Aşırı yükleme basıncı: nominal aralığın iki katı (20 Bar)

Patlama geçirmez kırma basıncı: Belirtilen aralıkların 5 katı (50 Bar)

Yanıt süresi: < 3 ms, dinamik basınç gecikmesi yok

Yıllık uzun vadeli sıfır sapma: yılda ≤ ±0,1% FS

2Elektriksel özellikler

Çıktı: 4 - 20mA iki kablolu sistem (0 Bar = 4mA, 10 Bar = 20mA)

Güç kaynağı voltajı: 9 - 30VDC (endüstriyel standart 24VDC sistemleri için yaygın)

Yükün üst sınırı: En fazla 500Ω

Devre Koruması: Ters güç bağlantısı koruması, çıkış kısa devre koruması, 10V/m elektromanyetik dalgalanma koruması

İzolasyon Gücü: 100MΩ @ 500VDC

Bağlantı: 3 çekirdekli dikdörtgen Hirschmann DIN43650 fişi, kolayca bağlanabilir ve sökülebilir, titreşime dayanıklı

3Mekanik ve orta uyumluluk

İletişim malzemesi: 17-4PH paslanmaz çelik entegre mikro-füzyon çekirdek vücudu, kaynak yok, kauçuk mühürleme halkası yok, sızıntıya daha az eğilimli, yağ ve suya dayanıklı

Süreç Arayüzü: PT1/4 (R1/4) dış konik iplik, Teflon dikiş mühürü ile birleştirilir

Koruma derecesi: IP67, açık hava ve nemli dolaplar için uygundur

Anti titreşim: 20G (20 - 2000Hz); Çarpışma direnci: 50G

Toplam Boyut: Silindrik kompakt tip, altı taraflı kenar 24 mm, toplam uzunluk 50 mm, sınırlı ekipman alanında kolay montaj

Ağırlığı: Yaklaşık 85 gram

4. Sıcaklık parametreleri

Orta çalışma sıcaklığı: -40°C ~ +125°C

Fabrika sıcaklık telafi aralığı: -20 °C ~ +85 °C (tam sıcaklık aralığı kalibrasyonu, yüksek ve düşük sıcaklıklarda önemli bir kayma yoktur)

Depolama sıcaklığı: -40°C ~ +125°C

Uygulanabilir ortamlar: Basınçlı hava, hidrolik yağ, temiz su, düşük basınçlı buhar, hafif zayıf koroziv sıvılar

5. Sertifikalar

CE Endüstriyel Elektromanyetik Uyumluluk Sertifikasyonu, RoHS Çevre Uyumluluğu

3Temel Ürün Avantajları

Entegre paslanmaz çelik çekirdek gövde: O halkalı mühürleme yapısı yok, yağa, su buharına, yüksek ve düşük sıcaklıklara dayanıklı, sıradan difüzyon silikon vericiyi çok daha fazla bir ömrü ile;

Geniş Voltaj 9 - 30VDC güç kaynağı, 24V DC güç kaynağı olan alet makineleri, hava kompresörleri, PLC kontrol dolapları ile uyumludur.

Dahili çoklu devre korumaları, yanlış kablolama veya yerleşik bağlantı sırasında kısa devre nedeniyle sensöre zarar verme, yüksek hata tolerans oranı;

IP67 su geçirmez dik açılı Hirschmann konektörü, titreşim ortamlarında gevşeme veya kırılma olasılığı daha düşüktür;

Fabrika tam sıcaklık aralığı kalibrasyonu, son derece değiştirilebilir, sistem değiştirildiğinde yeniden kalibrasyona gerek yoktur.

4. Ana Uygulama Senaryoları

1. Hidrolik / Hava Otomasyon Teçhizatı (En Çok Kullanılan)

Enjeksiyon kalıplama makineleri, ölçekleme makineleri servo hidrolik sistem yağ basıncını kapalı döngüde izleme;

Hava kompresörleri, vakum pompaları, depolama tankı basınç stabilizasyonu, yüksek ve düşük basınçlı başlama-durma kontrolü;

Baskı cihazları, otomatik montaj hatları yağ basıncı toplama, aşırı basınç alarmı.

2HVAC, Soğutma ve Su Arıtma

Merkezi klimadaki soğutulmuş su / sıcak su boruları için su basıncı verici;

Kurutma makineleri, hava kompresörleri için basınç izleme;

Su arıtma ekipmanları için sürekli basınç kontrolü, dolaşım su boruları, su sıkıntısı bağlantı koruması.

3Genel Endüstriyel Ekipman

Küçük buhar kazanları, ısı işlem ekipmanları için düşük basınçlı basınç algılama;

Lazer kesme, baskı, ambalajlama ekipmanları için basınç geri bildirimi;

Basınç testi armatürleri, yaşlanma test istasyonları için veri toplama.
