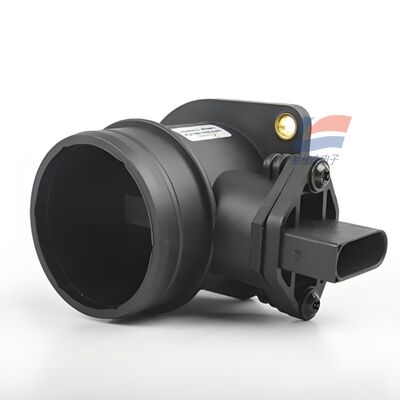

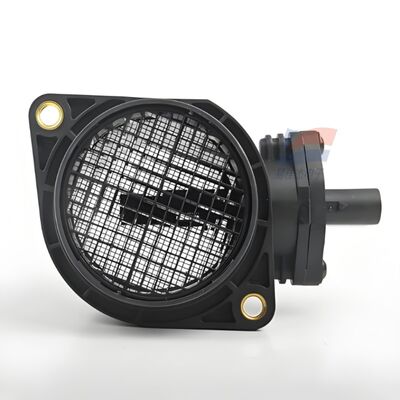

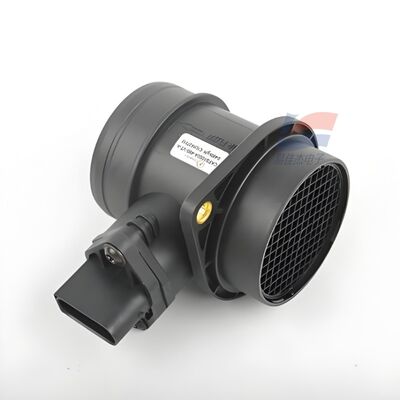

YJJ CAFS1000A Otomotiv sınıfı hava akışı sensörü - DN60 ile gaz akış ölçer

Ürün Açıklaması:

YJJ CAFS1000A Otomotiv Sınıfı Hava Akış Sensörü - DN60'lı Gaz Akış Ölçer

Özellikler:

I. Temel Model Bilgileri

Seri: CAFS1000 Otomotiv Sınıfı Hava Akışı Sensörü

Model: CAFS1000A (Entegre Boru Tipi Hava Akışı Ölçer, Ana Ekipman Uyumlu Model)

Ölçüm Prensibi: Termal MEMS Silikon Çip, Hava Akış Kalitesinin Doğrudan Ölçümü (kg/saat), Hacimsel Olmayan Akış

II. Temel Performans Parametreleri

1. Akış Ölçümü Özellikleri

Standart Aralık: 10 - 1000 kg/saat (Özelleştirilebilir 250/320/370/800 kg/saat aralıkları)

Hava Akış Hızı Üst Sınırı: 0 - 60 m/s

Ölçüm Ortamı: Temiz ve Kuru Hava, İnert Gaz; Yasaklanmış Yüksek Toz, Yağ Kirliliği, Yağ-Su Karışımı Gaz

Ölçüm Doğruluğu: ±%2,0 FS (Toplam Aralık Kapsamlı Hata)

Tekrarlanabilirlik: <%0,5 FS

Tepki Süresi T90: ≤15ms (Motor Geçici Emmesini Hızla Yakalar)

Maksimum Tolerans Statik Basınç: 0,3 MPa (3bar)

Darbe Dayanımı: 100g, Aracın Engebeli Ortamında Kararlı

2. Elektriksel Parametreler

Güç Kaynağı Gerilimi: 7 - 24VDC (Araç 12V Sistem Standardı, 24V Dizel Araçla Uyumlu)

Tipik Çalışma Gerilimi: 12V DC

Çalışma Akımı: <50mA (14V Durumu)

Çıkış Sinyali (İki Seçenek, Fabrika Özelleştirilmiş)

Analog Gerilim Çıkışı: 1 - 5V Doğrusal Oransal Çıkış (Ana Akım Araç Çözümü)

Frekans Darbe Çıkışı: Eski tarz ECU ile uyumlu

Dahili ASIC Tam Sıcaklık Kalibrasyonu, Ek Sıcaklık Dengeleme Devresine Gerek Yok

Koruma Sınıfı: IP40

3. Sıcaklık ve Çevre

Çalışma Sıcaklığı: -40°C ～ +125°C (Motor Bölmesi Geniş Sıcaklık Ortamı)

Depolama Sıcaklığı: -40°C ～ +125°C

Nem Toleransı: %0 - 100 Bağıl Nem, Hafif Yoğuşmalı Su Buharını Tolere Edebilir

Kalibrasyon Referansı: 20°C, Standart Atmosfer Basıncı 101,325kPa Hava Kalibrasyonu

4. Mekanik Yapı

Kabuk Malzemesi: ABS Isıya Dayanıklı Mühendislik Plastiği

Kurulum Yöntemi: Düz Giriş Borusu Flanş Tipi, Hava Filtresi ile Gaz Kelebeği Arasına Takılı

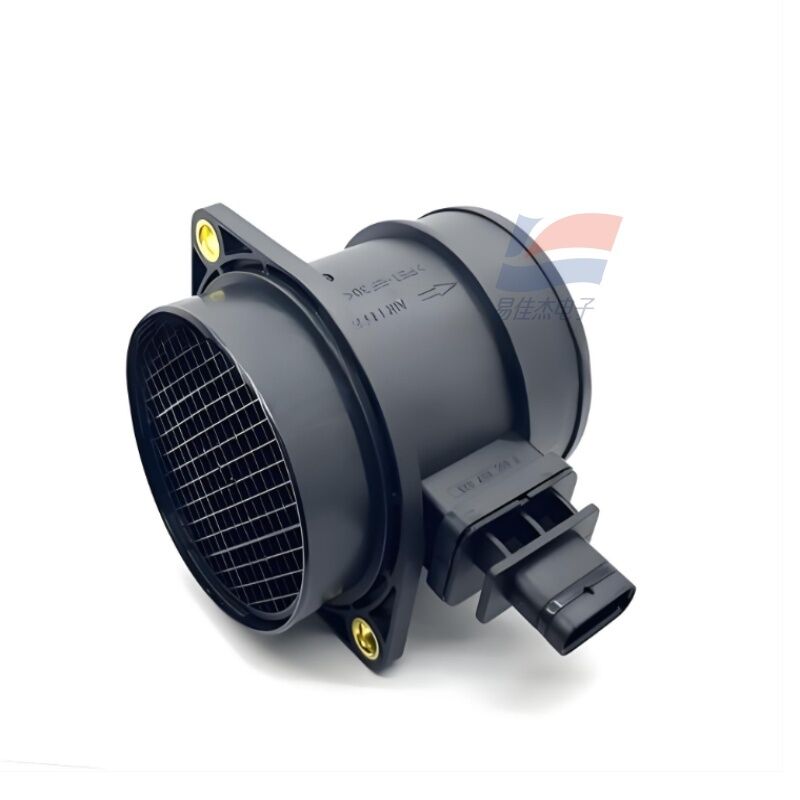

Akış Yönü İşaretlemesi: Kabuk Etiketleri Hava Akış Yönü, Tersine Takılamaz

Elektriksel Arayüz: Standart Araç Çok Pimli Konnektör, Doğrudan Araç ECU'suna Bağlanır

III. Temel Ürün Avantajları

Termal MEMS Çipi, Hava Akışı Kalitesinin Doğrudan Çıkışı, ECU Yoğunluk Dönüşümü Gerekmez

Fabrikaya Entegre Sıcaklık ve Doğrusal Kompanzasyon, ECU Geliştirmeyi Kolaylaştırır

Üstün Araç Gerilim Aralığı 7 - 24V, Benzinli / Dizel Araçlar için Evrensel

Tepki ≤ 15 ms, Motor Acil Durum Hızlanmasına Tam Olarak Eşleşir, Geçici Rölanti Koşulları

Katı Hal Sensör Çekirdeği, Hassas Film Yok, Toz Önleyici, Hava Akışı Önleyici Etki, Uzun Ömür

Lineer 1 - 5V Analog Çıkış, Genel Otomobil ECU Koleksiyonuyla Uyumlu

IV. Ana Uygulama Senaryoları

1. Otomotiv Güç Sistemi (Temel Uygulama)

Benzinli / Dizel Elektronik Kontrollü Motor Emme Kalitesi Akış İzleme

Motor Enjeksiyon Hacmi Hesaplaması için ECU Çekirdek Toplama Elemanı: Emme Hacmine Göre Enjeksiyonu Hassas Bir Şekilde Kontrol Eder, Gücü, Yakıt Tüketimini ve Egzoz Emisyonlarını Optimize Eder.

Binek Araçlar, Ticari Araçlar, Kamyonetler, Modifiye Araçlar Emme Sayacı Yedek Parçaları

Turboşarj Emme Akışı Kapalı Döngü İzleme

2. Endüstriyel Gaz ve Yanma Ekipmanları

Gaz Kazanı, Endüstriyel Brülör Yakıt Oranı Kontrolü

Hava Kompresörü, Gaz Jeneratör Seti Emme Akışı İzleme

Egzoz Gazı Arıtma Ekipmanları (EGR Egzoz Devridaimi) Hava Oranı Tespiti

3. Ticari Ekipmanlar

Büyük Taze Hava Üniteleri, Endüstriyel Arıtma Ekipmanları Büyük Hacimli Hava Ölçümü

Yakıt / Gaz Sıcak Hava Fırınları, Kurutma Ekipmanları Hava Akışı Kapalı Döngü Kontrolü

V. Seri Modellerin Ayırımı

CAFS1000A: Entegre Boru Tipi Büyük Akışlı Otomotiv Akış Ölçer (10 - 1000 kg/saat, Araç Tamamlayıcı)

CAFS1000B: Endüstriyel küçük hava yolları ve tıbbi oksijen jeneratörleri için uygun küçük plaka tipi tüp mikro akış modeli

CAFS3000: Minyatür ekleme tipi düşük aralıklı MEMS akış sensörü (minik gazlar için sccm seviyesi)
