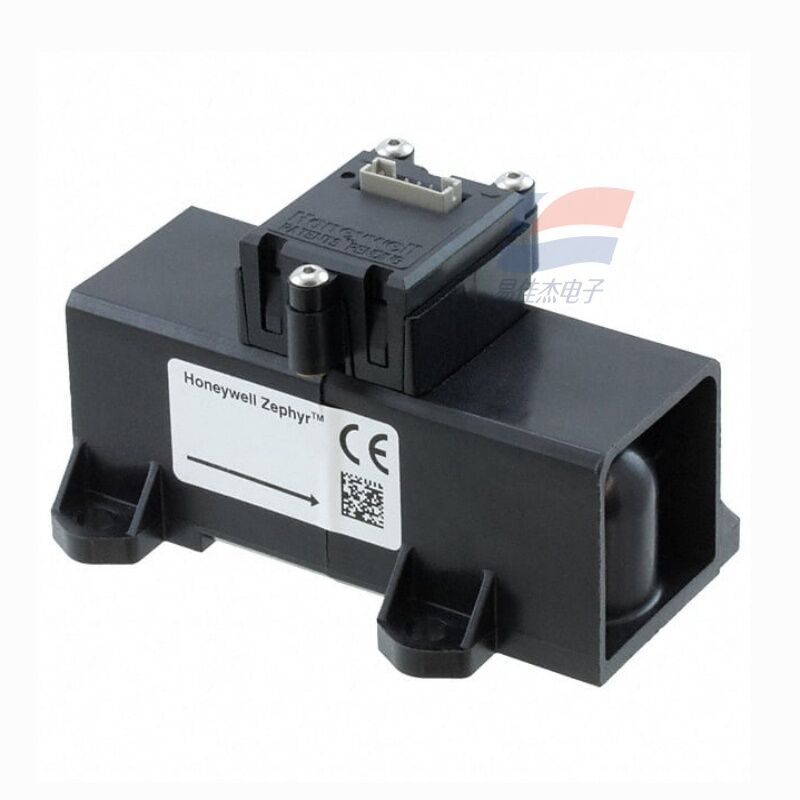

YJJ HAFUHM0020L4AXT Tıbbi Uygulamalar için Termal Kütle Akış Sensörü 0-20SLPM

Ürün Açıklaması:

YJJ HAFUHM0020L4AXT Tıbbi Uygulamalar için Termal Kütle Akış Sensörü 0-20SLPM

Özellikler:

I. Temel Parametreler (25°C, 1 atm, hava)

Modeli: HAFUHM0020L4AXT

Ölçüm ortamı: Kuru, temiz, yağsız hava / aşındırıcı olmayan gaz

Aralık: 0–20 SLPM (dakikada standart litre)

Doğruluk: ±%0,5 FS (tam ölçek), ±%0,5 okuma

Tekrarlanabilirlik: ±%0,1 FS

Çözünürlük: 0,002 SLPM'ye kadar

Tepki süresi: ≤ 1 ms (hızlı dinamik)

Çıkış arayüzü: I2C (dijital), köle adresi 0x49, 3,3V seviyesi

Güç kaynağı voltajı: 3–10 VDC (tipik 3,3V/5V)

Güç tüketimi: Statik yaklaşık 25 mW, maksimum ≤ 60 mW

Çalışma sıcaklığı: -20°C ila +70°C; orta telafi 0°C ile +50°C arası

Basınç direnci: Maksimum 60 psi (≈4 bar)

Arayüz: 22 mm konik erkek konnektör (ISO 5356), hızlı takılan tip

Paket: 6 pinli SIP konektörü, alev geciktirici termoplastik muhafaza

Sertifikasyon: RoHS uyumlu, tıbbi sınıf yalıtım ve parazit önleme

II. Model Yorumlaması (HAFUHM0020L4AXT)

HAF: Zephyr serisi

U: Üniversal tip

HM: Yüksek hassasiyet + küçük aralıklı kanal (HH/HT'den farklı)

0020: Tam ölçekli 20 SLPM

L4: I2C çıkışı, 22 mm hızlı takılan arayüz

AXT: Standart konfigürasyon, özel seçenek yok

III. Çalışma Prensibi

MEMS termal mikro köprüsünün kullanılması:

Çip, yalıtım ısıtma direnci + yukarı akış ve aşağı akış sıcaklık algılama dirençlerini entegre eder;

Hava akışı ısıyı ortadan kaldırır, giriş ve çıkış yönündeki sıcaklık farkı ∝ kütle akış hızı;

Dahili ASIC, sıcaklık kompanzasyonunu, doğrusallaştırmayı, dijitalleştirmeyi ve I2C çıkışlarını tamamlar;

Sıcaklık/basınç dalgalanmalarından etkilenmeden kütle akış hızını doğrudan ölçer.

IV. Ana Uygulamalar (Düşük akışlı, yüksek hassasiyetli senaryolar)

Tıbbi ekipman:

Ventilatörlerde/anestezi makinelerinde oksijen/hava karışım oranının hassas kontrolü

Solunum fonksiyon aletleri ve nebülizörler için düşük akış izleme (0–20 SLPM)

Endüstriyel otomasyon:

Hassas gaz oranlaması (kaynak koruyucu gaz, inert gaz gibi)

Kaçak tespit ekipmanı, gaz analizörü düşük akış kalibrasyonu ve kararlılığı

Çevresel izleme:

Hava örnekleme pompaları ve VOC analizörleri için düşük akışlı kapalı devre kontrolü

Araştırma ve laboratuvar:

Gaz boru hatları ve hassas pnömatik ekipmanlar için mikro akış ölçümü

Cihazlar / temiz hava:

Üst düzey hava temizleyicileri, düşük akış geri beslemeli tıbbi sınıf temiz hava
