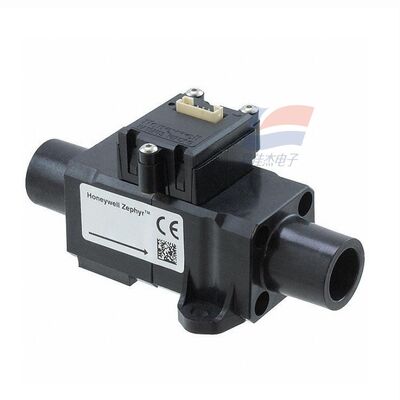

YJJ HAFUHH0050L4AXT MEMS Tıbbi Kullanım için Termal Kütle Akış Sensörü 0-50SLPM

Ürün Açıklaması:

YJJ HAFUHH0050L4AXT MEMS Tıbbi Kullanım için Termal Kütle Akış Sensörü 0-50SLPM

Özellikler:

I. Temel Parametreler (25°C, 1 atm)

Modeli: HAFUHH0050L4AXT

Ölçüm ortamı: Kuru ve temiz hava / Aşındırıcı olmayan gaz

Aralık: 0–50 SLPM (±0,05 SLPM'ye kadar çözünürlük)

Doğruluk: ±%0,5 FS (tam ölçek), ±%0,5 okuma

Tekrarlanabilirlik: ±%0,1 FS

Tepki süresi: ≤ 1 ms (hızlı dinamik ölçüm)

Çıkış arayüzü: I2C (dijital), 3,3V seviyesi

Güç kaynağı voltajı: 3–10 VDC (tipik 3,3/5V)

Güç tüketimi: Statik yaklaşık 25 mW, maksimum ≤ 60 mW

Çalışma sıcaklığı: -20°C ila +70°C; orta telafi 0°C ile +50°C arası

Basınç dayanımı: Maksimum 60 psi (yaklaşık 4 bar)

Arayüz boyutu: 22 mm konik erkek konnektör (pnömatik hızlı bağlantı)

Paket: 6 pinli SIP konektörü, alev geciktirici termoplastik muhafaza

Ömrü: >5 yıl (normal çalışma), RoHS uyumlu

II. Çalışma Prensibi

MEMS termal mikro köprü teknolojisini kullanır:

Çip, yalıtımlı bir ısıtma direnci + yukarı ve aşağı yönde sıcaklık algılama dirençleri içerir;

Hava akışı ısıyı ortadan kaldırır ve yukarı ve aşağı akış arasındaki sıcaklık farkı kütle akış hızıyla orantılıdır;

ASIC çipi sıcaklık telafisini, doğrusallaştırmayı, sayısallaştırmayı tamamlar ve I2C sinyalini çıkarır;

Sıcaklık/basınç dalgalanmalarından etkilenmeden kütle akış hızını doğrudan ölçer.

III. Ana Uygulamalar

Tıbbi ekipman: Ventilatörler, anestezi makineleri, solunum fonksiyon aletleri için oksijen/hava akışı hassas kontrolü;

Endüstriyel otomasyon: Gaz oranlaması, kaynak koruyucu gaz, sızıntı tespit ekipmanı, gaz kütle akışının izlenmesi;

Çevresel izleme: Hava örnekleme pompası akış kalibrasyonu, gaz analiz cihazı akış kararlılığı;

Cihazlar / temiz hava: Üst düzey temiz hava sistemleri, kapalı devre rüzgar hacmi kontrolüne sahip hava temizleyicileri;

Araştırma araçları: Laboratuvar gaz boru hatları, hassas pnömatik ekipman akış ölçümü.
