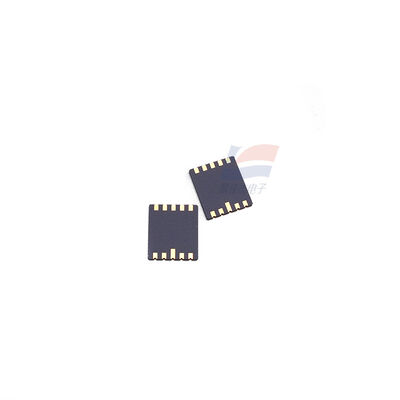

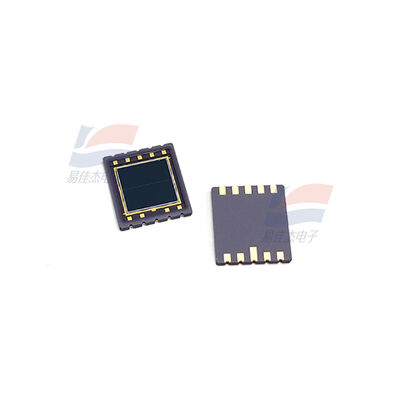

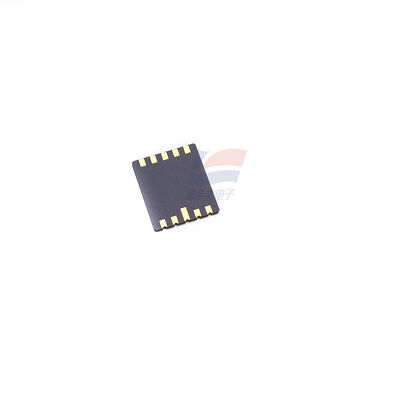

YJJ S5981 Silikon PIN Fotodiyot 10x10mm Yakın Kızılötesi Algılama İçin

Ürün Açıklaması:

YJJ S5981 Silikon PIN Fotodiyot, 10x10mm, yakın kızılötesi algılama için

Özellikler:

Yüzeye montaj (SMD) uygulamaları için özel olarak tasarlanmış S5981 Silikon PIN Fotodiyot, öncelikli olarak optik eksen kalibrasyonu, konum tespiti ve lazer hizalama gibi hassas optik senaryolarda kullanılır.
S5981 Fotodiyot
1. Anahtar Parametreler (Ta = 25°C)
Model: S5981
Tip: 4-Kare Silikon PIN Fotodiyot
Işığa Duyarlı Alan: 10 x 10 mm (Tüm karelerde eşit, kare başına 5 x 5 mm)
Spektral Yanıt: 320 - 1100 nm (Ultraviyole'den Yakın Kızılötesi'ne)
Hamamatsu Photonics Co., Ltd.
Tepe Dalga Boyu: 960 nm
Yanıt Katsayısı: 0.72 A/W @ 960 nm
Karanlık Akım: ≤ 4 nA (@ VR = 10V)
Bağlantı Kapasitansı: 35 pF (@ VR = 10V, f = 1 MHz)
Kesim Frekansı: 20 MHz
Gürültü Eşdeğer Gücü: 1.9 × 10⁻¹⁴ W/Hz¹/²
Paket: Seramik SMD, Kalınlık 1.26 mm
Çalışma Sıcaklığı: -40°C ~ +85°C
Depolama Sıcaklığı: -40°C ~ +100°C
Özellikler: 4-Kare Bölünme, Geniş Işığa Duyarlı Alan, Ultra İnce SMD, Kurşunsuz Reflow Lehimleme
2. Yapı ve Pinler

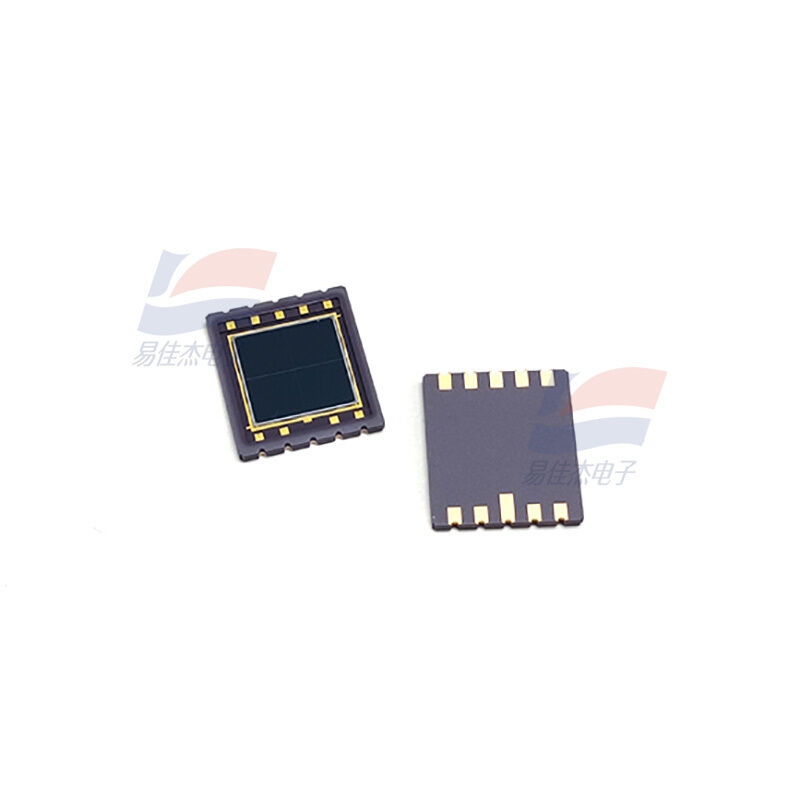

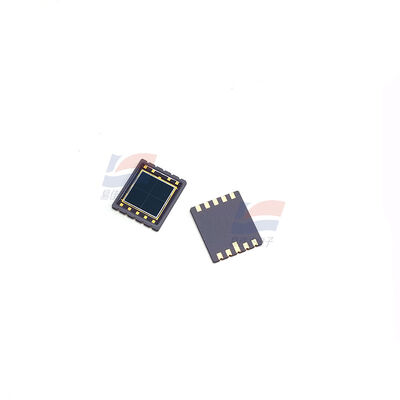

4-Kare Yapı: Aydınlatılan yüzey, her biri fotokurrent çıkışı yapabilen 4 bağımsız kareye (A/B/C/D) bölünmüştür
Pinler: Toplam 5 adet (4 sinyal yolu + 1 ortak terminal), SMD reflow lehimlemeyi destekler
Avantajlar: Işık yoğunluğunun ve ışık lekesi konumunun eşzamanlı tespiti, mekanik tarama gerektirmez
3. Tipik Uygulamalar
Lazer Optik Eksen Kalibrasyonu / Hizalaması
Lazer İşaretleme, Kaynak, Kesme Ekipmanları için Konumlandırma ve Ofset İzleme
Optik Platform, Teleskop, Lazer Radar Optik Eksen Kapalı Döngü Düzeltmesi
Konum Hassasiyetli Algılama (PSD Alternatifi)
Işık Lekesi Merkez Ofset Ölçümü, Açı Sapması Tespiti
Robot Görüşü, İş Parçası Hizalaması, Hassas Yer Değiştirme Algılama
Lazer Gücü / Enerji İzleme
905nm/980nm/1064nm Lazer Gücünün Gerçek Zamanlı Tespiti
Fiber Optik İletişim, Lazer Tıbbi Ekipmanları için Işık Yoğunluğu İzleme
Optik Ölçüm Cihazları
Spektrofotometreler, Kolorimetreler, Radyometreler için Geniş Spektrum Algılama
Endüstriyel Kameralar için Çevresel Işık İzleme, Pozlama Kontrolü
Otomotiv / Endüstriyel Otomasyon
Araç Lazer Radarı (LiDAR) Alımı, Engel Önleme Sensörü
Otomatik Yönlendirmeli Araçların (AGV) Navigasyonu ve Konumlandırılması
