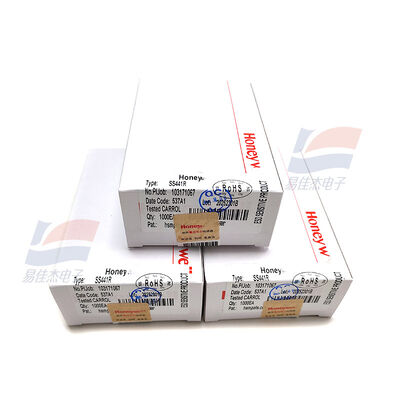

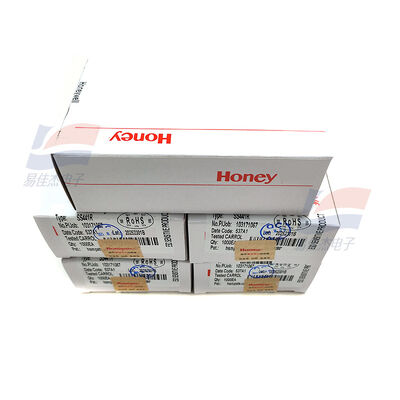

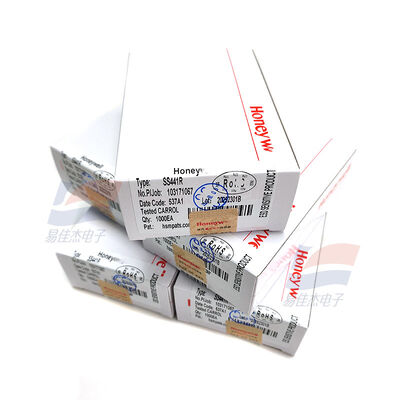

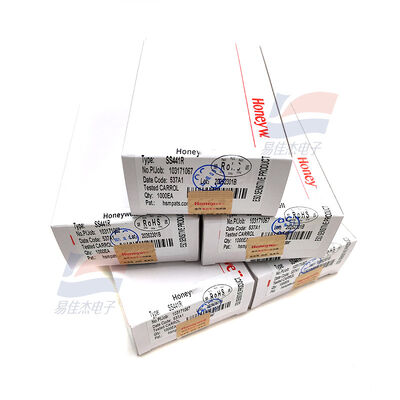

YJJ SS441R Tek uçlu Dijital Salon Değiştiricisi Temassız Manyetik Algılama Genel Çip

Ürün Tanımı:

YJJ SS441R Tek uçlu Dijital Salon Değiştiricisi Temassız Manyetik Algılama Genel Çip

Özellikleri:

Model: SS441R

Tip: Tek kutuplu dijital Hall anahtarı (yüksek duyarlılık), SS440R serisinin bir parçası, sadece manyetik alanın güney kutubuna (S kutubu) yanıt verir, TO-92 yüzey montaj paketi,Endüstriyel sınıf geniş sıcaklık aralığı, yerleşik koruma, temassız manyetik algılama evrensel çip.

I. Temel Özet

Ürün sınıflandırması: Tek kutupsal dijital Hall efekt anahtarı (Unipolar Hall Switch)

Yanıt manyetik kutbu: Sadece güney kutbu (S kutbu) tetiklenir, kuzey kutbu (N kutbu) üzerinde hiçbir eylem yoktur

Duyarlılık: Aynı seride en yüksek duyarlılık (SS440R serisindeki üç model arasında en yüksek)

Paket: Düz TO-92, 3 pikli yüzey montajı, lehimleme, kolay kablolama

Çıktı: NPN akım batırıcı çıkışı, açık drenaj çıkışı, doğrudan MCU IO'yu, tranzistörleri, röleleri çalıştırabilir

Dahili koruma: Ters güç kaynağı koruması, ters kablolama nedeniyle çip yanması yok

Çekirdek manyetik parametreleri (25°C referans)

1G = 0.1mT

Tipik çalışma noktası (Bop manyetik alan iletkenlik eşiği): 75 G (7,5 mT)

Maksimum iletkenlik manyetik alanı: 135 G (13.5 mT)

Asgari serbest bırakma manyetik alanı (Brp devre dışı bırakma eşiği): 10 G (1,0 mT)

Manyetik histerez farkı (Bop-Brp): Tipik 40 G, anti-gitter, anti-mis trigger

Algılama özellikleri: S kutubu iletime yakın, manyetik alan çekimi bağlantıları kopar, kilit yok

III. Tam Elektriksel Parametreler

1Güç kaynağı parametreleri

Çalışma voltaj aralığı: 3,0 V ~ 24 V DC (3,3 V / 5 V / 12 V / 24 V sistemleriyle uyumludur)

Tipik besleme akımı: 4 mA (5V besleme), en fazla 8 mA

Maksimum çıkış akımı: 20 mA (açık drenaj çıkış üst sınırı)

Sızıntı akımı: ≤10μA

2. Yanıt özelliklerini değiştirmek

Çıkış yükselme/yükselme süresi: ≤1,5 μs, yüksek hızlı anahtarlama

Çalışma sıcaklık aralığı: -40°C ± +150°C (çok geniş endüstriyel yüksek sıcaklık derecesi)

Depolama sıcaklığı: -55°C~165°C

Pin tanımı (TO-92 ileriye dönük, izler soldan sağa doğru aşağıya dönük)

1 pin: VCC (güç kaynağı pozitif kutup)

2 pin: GND (güç kaynağı zemini)

3 pin: OUT (NPN açık drenaj çıkışı)
