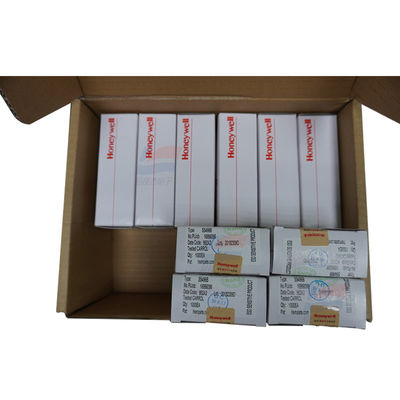

YJJ SS496A Doğrusal Hall Etkisi Sensörü Konum Tespiti ve Motor Kontrolü Gibi Kullanım Senaryoları

Ürün Tanımı:

SS496A Doğrusal Hall Efekti Sensörü Konum Algılama ve Motor Kontrolü gibi Skenaryolar Kullanılır

Özellikleri:

SS496A, Honeywell tarafından piyasaya sürülen bir oran tipi doğrusal Hall etkisi sensörüdür.Konum algılama gibi uygulamalar için uygundur.Aşağıda resmi ve yetkili elektronik bileşen platformlarından entegre edilmiş ayrıntılı bir parametreler açıklaması verilmiştir:

Çekirdek algılama parametreleri

Parametre kategorisi Özel göstergeler

Algılama tipi Ratio tipi doğrusal Hall etkisi, çıkış voltajı manyetik alan yoğunluğu ile doğrusal olarak değişir

Manyetik alan ölçüm aralığı −670 Gauss'tan +670 Gauss'a kadar (yani −67 mT'den +67 mT'ye)

Duyarlılık Tipik değer 1.5 mV/G, bazı veriler tipik değeri 2.7 mV/G'yi gösterir, manyetik alanın ince değişikliklerini doğru bir şekilde yakalayabilir

Sıfır noktası çıkış voltajı 0 Gauss manyetik alanı, tipik değer 2,5V ± 0,075V (nominal 5V güç kaynağı senaryolarıyla uyumludur)

Çıktı voltaj aralığı En az 0.2V'ye (temin voltajı - 0.2V), tipik 0.4V'ye (temin voltajı - 0.4V), geniş voltaj çıkış aralığı

Doğruluk Doğruluk hatası, manyetik alanın ve voltaj dönüşümünün doğrusal doğruluğunu sağlayan tam ölçekin% 1,5'ini geçmez

Sıcaklık kayması Sıfır noktası kayması ±0,04% - ±0,07%/°C; Duyarlılık kayması ≤ -0,00% ila +0,07%/°C, < 25°C, ≤ -0,02% ila +0,06%/°C, ≥ 25°C, yüksek sıcaklıklı ortamlarda istikrarlı performans

Yanıt süresi 1μs'e kadar, yüksek hızlı dinamik manyetik alan algılama senaryoları için uygundur

Elektriksel parametreler

Parametre kategorisi Özel göstergeler

Çalışma voltajı En az 4.5V, en fazla 10.5V, nominal güç kaynağı voltajı 5V veya 9V

Statik çalışma akımı Tipik değer 8mA, bazı özellikler maksimum 8700μA'yı gösterir, pil ile çalışan cihazlar için uygun düşük güç tüketimi özelliği

Maksimum çıkış akımı 10mA'ya kadar, bazı küçük yükleri doğrudan çalıştırabilir, ek sürücü devresine gerek yoktur

Çevre ve fiziksel parametreler

Parametre kategorisi Özel göstergeler

Çalışma sıcaklığı -40°C ile 150°C arasında, endüstriyel yüksek sıcaklıklı ve dış mekan düşük sıcaklıklı aşırı ortamlar için uygundur

Paket formu Genellikle TO - 92 delikli ambalaj, ayrıca SOT - 23 yüzey montaj ambalajı, 3 pinli tasarım, kaynak ve entegrasyon için uygun

Fiziksel boyut TO - 92 ambalaj, uzunluğu 4.06mm, genişliği 1.6mm, yüksekliği 3mm, küçük boyut, kurulum alanı tasarrufu

Kurulum yöntemi, delik içi ambalaj, delik içi montajı destekler, yüzey montajı, farklı PCB tasarım gereksinimleri için uygundur

Uyum ve diğer parametreler

Parametre kategorisi Özel göstergeler

Uyum sertifikası AB ROHS standardına uygun, ABD ECCN'de EAR99 olarak sınıflandırılmıştır, birden fazla ülkedeki elektronik cihaz uyumluluk gereksinimleriyle uyumludur

Temel özellikler Doğruluğu ve sıcaklık istikrarını artırmak için entegre lazer mikro ayarlanabilir film direnci;Mechanical ve termal stresin çıkış üzerindeki etkisini azaltmak için dört elemanlı bir Hall algılama elemanı kullanır

Uygulama uyumluluğu Endüstriyel kontrol ve tüketici elektroniği senaryolarında fırçasız motor rotor pozisyon algılama, hız ölçümü, yer değiştirme algılama ile uyumludur.yüksek hassasiyetli manyetik alan ölçüm ekipmanları için de uygundur.
