Ürün Açıklaması:

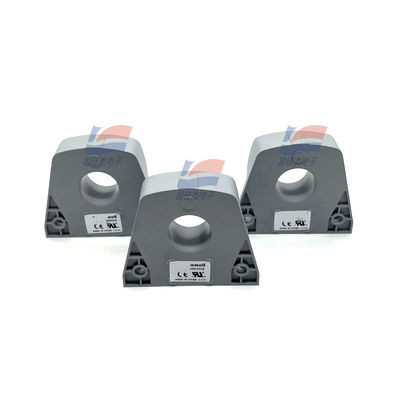

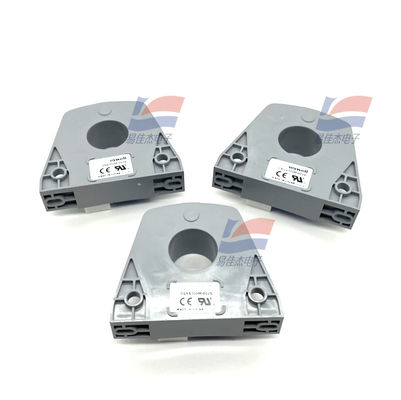

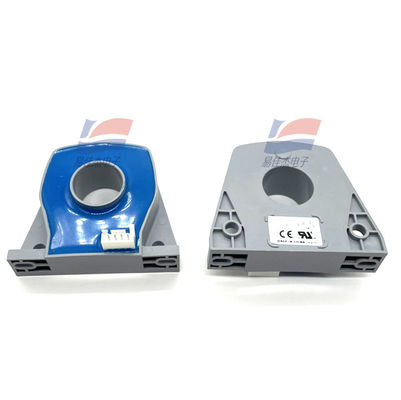

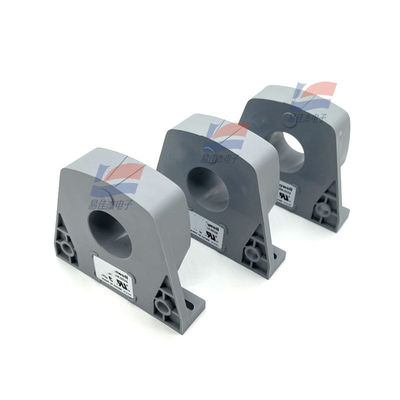

YJJ CSNS300M-002S ±600A Yüksek Hassasiyetli Akım Sensörü, Endüstriyel Alanlarda Akım Ölçümü İçin Kullanılır
Özellikler:
CSNS300M-002S kapalı döngü akım sensörü, manyetik kompanzasyon prensibine dayanır. Doğru akım, alternatif akım ve darbe akımlarını ölçmek için birincil ve ikincil taraf devreleri arasında elektriksel yalıtım.
Elektriksel parametreler
Nominal akım: 300a.t RMS (nominal değer)
Ölçüm aralığı: 0~ 600a. t(DC~AC Tepe)
Ölçülen direnç (70 ° C'de): Rm the Rm min Max
18V ile, 300a.t Max'te: 5ohm 82ohm
T Max: 5ohm 25ohm
Analog çıkış akımı (50A'da): 150mA
Sarım oranı: 1/2000
Hassasiyet (25 ° C): artı veya eksi %0,75 ln'den daha iyi
Güç kaynağı gerilimi: 12~18VDC(%5)
Yalıtım: 6KVrms/50KHz/1 dakika
Hassasiyet - dinamik parametreler
Sıfır ofset akımı (25 ° C): + / - 0,30 mA'dan daha iyi
Ofset akımı sıcaklık kayması (0 ~ 70 ° C): + / - 0,60 mA'dan daha iyi
Doğrusallık: %0,20'den daha iyi
Tepki süresi: 500ns'den daha iyi
Frekans bant genişliği: DC~150 KHz
Dl /dT hassasiyet takibi: 100A/s'den daha iyi
Teknik göstergeler
Çalışma sıcaklık aralığı: - 40 ~ 85 ° C
Depolama sıcaklık aralığı: - 40 ~ 90 ° C
Güç tüketimi: 20mA artı çıkış akımı
Yardımcı direnç (+ 70 ° C): 31 Ω
Sensör muhafazası: yalıtımlı plastik muhafaza
Bağlantı şekli (birincil): delme
Bağlantı şekli (ikincil): 4 pimli konektör
Özellikler:
| Nominal akım (In) |
300a.t RMS |
| Ölçüm aralığı |
0~ 600a. t(DC~AC Tepe) |
| tepki süresi |
0,5 us |
| Sensör tipi |
Kapalı Döngü |
| hassasiyet |
+/- %0,5 |
| Çalışma besleme gerilimi |
12 V ila 18 V |
