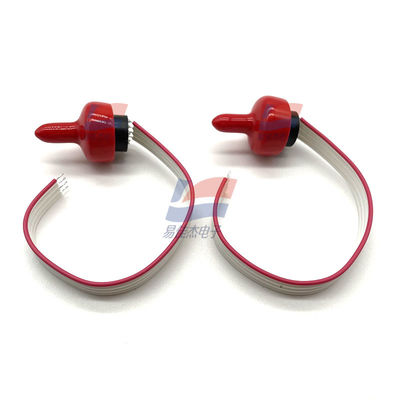

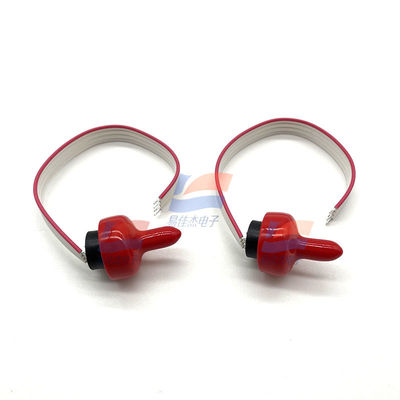

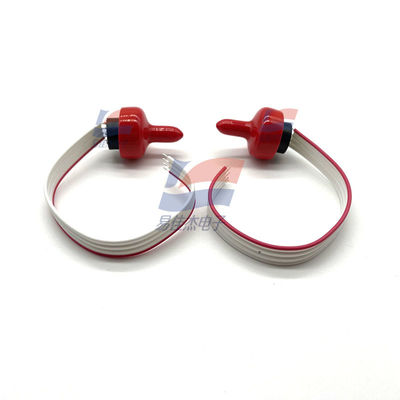

YJJ NPI-19A-CZ021GH Basınç Sensörü, 2.5 Psi Basınçlı Biyomedikal Cihazlarda Kullanılır

Ürün Açıklaması:

YJJ NPI-19A-CZ021GH Basınç Sensörü, 2.5 Psi Basınçlı Biyomedikal Cihazlarda Kullanılır

Özellikler:

NPI-19A-CZ021GH basınç sensörünün ana parametreleri ve uygulamaları aşağıdaki gibidir:
Parametre Açıklaması
‌Çalışma Basıncı‌: 17.2 KPa
‌Çıkış Gerilimi‌: Çıkış gerilimi yapılandırmaya bağlı olarak değişir. Örneğin, sabit akım uyarım versiyonu 1.5mA'lik bir akım çıkışı sağlayabilir.
Güç kaynağı gerilimi: Bazı konfigürasyonlar 10V güç kaynağını destekler.
Çalışma sıcaklığı: 125℃'ye kadar
Ambalaj şekli: Yağ dolgulu çekirdek yapısı kullanır
Arayüz Tipi: Esnek kablolama veya N tipi portları destekler
Ana uygulama
‌Sedimantasyon izleme‌: Demiryolu hatları ve bina temelleri gibi senaryolarda yer değiştirme izleme için uygundur.
Zorlu ortamlar için uygundur: Orta izolasyon ve yağ dolgulu çekirdek tasarımı ile donatılmış olup, yüksek nem, titreşim ve diğer zorlu çalışma koşullarına dayanabilir.

NPI-19A-CZ021GH Basınç Sensörü Detaylı Özellikleri
NPI-19A-CZ021GH, Amphenol bünyesindeki bir marka olan NovaSensor'un NPI-19 serisinden endüstriyel sınıf bir basınç sensörüdür. Esas olarak düşük basınç ölçüm senaryoları için tasarlanmıştır, dielektrik izolasyon teknolojisi ve piezorezistif algılama prosesini benimser, bu da yüksek hassasiyet ve yüksek güvenilirliği birleştirir. Aşağıda detaylı parametreleri ve temel bilgileri bulunmaktadır:
1. Temel Teknik Parametreler
1.1 Basınçla İlgili Parametreler
Ölçüm Tipi: Gösterge Basıncı
Standart Ölçüm Aralığı: 0~2.5 psi (0~17.2 kPa'ya eşdeğer, 1 psi ≈ 7 kPa)
Maksimum Aşırı Yük Basıncı: Anma basıncının 3 katı (sabit akım güç kaynağı için), anma basıncının 2 katı (sabit gerilim güç kaynağı için)
Statik Doğruluk: ±0.1% FSO (tipik değer), ±0.5% FSO (maksimum değer), doğrusallık, tekrarlanabilirlik ve histerezis hataları dahil
Sıcaklık Telafi Aralığı: 0~70℃ (32~158°F), telafi sonrası maksimum sıcaklık hatası ≤0.75% FSO

Çevresel ve Fiziksel Parametreler
2.1 Çevresel Uyarlanabilirlik
Çalışma Sıcaklığı: -40~125℃ (-40~257°F)
Saklama Sıcaklığı: -40~125℃ (-40~257°F)
Nem Uyarlanabilirliği: Net bir gösterge yok, yoğuşma ortamından kaçınılması önerilir (konvansiyonel endüstriyel nem ile uyumlu)
Titreşim Direnci: 20~2000Hz frekansında konvansiyonel endüstriyel titreşim ortamını destekler (belirli değerler belirtilmemiştir, seri özelliklerine bakın)
Şok Direnci: 11ms darbe altında endüstriyel sınıf şok dayanımını destekler (serinin 100g şok direnci özelliklerine bakın)
2.2 Fiziksel ve Yapısal Parametreler
Ana Malzeme: 316 paslanmaz çelik izolasyon diyaframı, 316SS uyarlanabilir ortamlarla uyumlu (güçlü korozyon direnci)
Boyut Özellikleri: Silindirik yapı, çap 18.8~19mm, uzunluk 7~7.1mm (standart NPI-19 serisi boyutu)
Ağırlık: Yaklaşık 10 gram (hafif tasarım, entegrasyonu kolay)
Basınç Portu: Dahili port yok (uyarlanabilir bir port modülü ile eşleştirilmesi gerekir), kaynaklı conta/yan conta tasarımını destekler, 1/2"-20 UNF, 1/4"-18 NPT gibi isteğe bağlı dişli arayüzler
Sızdırmazlık Özelliği: Tip A konfigürasyonu, sızdırmazlık performansını sağlamak için O-ring (boyut φ16.76×0.99mm) içerir
Ambalaj Şekli: Tüp (borusal ambalaj), depolama ve taşıma için uygun
3. Ürün Özellikleri ve Uygulama Senaryoları
3.1 Temel Avantajlar
Dielektrik İzolasyon Tasarımı: Sensör çipi, yağ dolgulu bir boşluğa paketlenir ve ölçüm ortamı, korozyon veya kirlenmeden kaynaklanan çip hasarını önlemek için paslanmaz çelik bir diyafram ile izole edilir
Gelişmiş Teknoloji: Senstable® piezorezistif algılama teknolojisini benimser ve hibrit seramik alt tabaka, mükemmel kararlılığa sahip bir sıcaklık telafi direnci ağı entegre eder
Çift Güç Kaynağı Modları: Farklı sistem tasarım gereksinimlerine uyum sağlayarak sabit akım (1.5mA) veya sabit gerilim (10V DC) güç kaynağını destekler
Uzun Hizmet Ömrü: Basınç döngüsü ömrü yaklaşık 10 milyon kezdir, küçük uzun vadeli kayma ve endüstriyel senaryolarda güçlü dayanıklılık sağlar
3.2 Tipik Uygulamalar
Sıvı/gaz basınç kontrol sistemleri, endüstriyel proses tespiti ve otomatik kontrol
Enerji yönetimi, çevre koruma ve su arıtma sistemleri (köprü su seviyesi tespiti gibi)
Denizcilik navigasyon sistemleri, soğutma ve oksijen üretme ekipmanları, dizel motor sistemleri, tarım makineleri ekipmanları
HVAC (Isıtma, Havalandırma ve İklimlendirme) sistemleri, biyomedikal cihazlar ve diğer düşük basınçlı ve yüksek hassasiyetli ölçüm senaryoları
4. Ek Notlar
Bu model, NPI-19 serisinin düşük basınç modeline aittir. Daha yüksek ölçüm aralıkları (0~300 psi gibi) için, aynı serinin NPI-19 VC modeline başvurabilirsiniz. Detaylı pin tanımları, port adaptasyon şemaları veya eksiksiz sıcaklık hatası eğrileri için, Amphenol'un resmi NPI-19 serisi teknik kılavuzuna başvurabilir veya özelleştirilmiş destek için markanın yetkili temsilcileriyle iletişime geçebilirsiniz.
