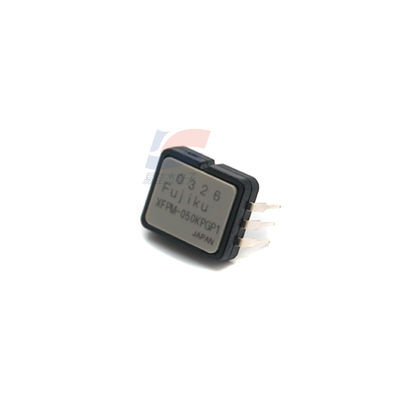

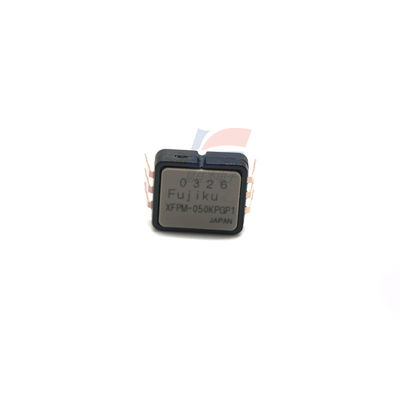

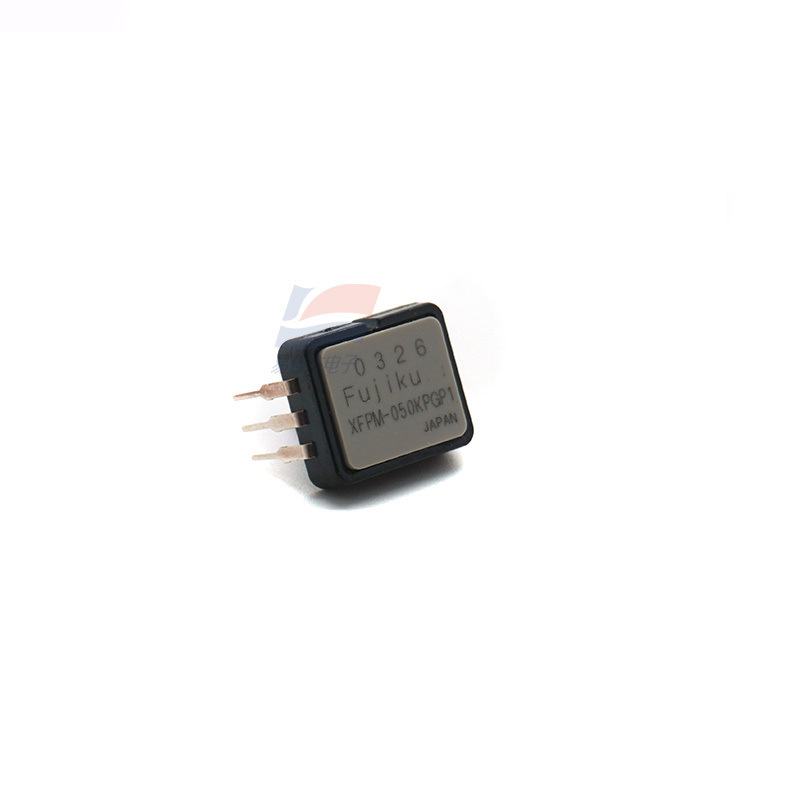

YJJ XFPM-050KPG XFPM-050KPGR Basınç Sensörleri Endüstriyel Otomasyon Enstrümantasyonu İçin

Ürün Açıklaması:

YJJ XFPM-050KPG XFPM-050KPGR Endüstriyel Otomasyon Enstrümantasyonu için Basınç Sensörleri

Özellikler:

XFPM-050KPG, Fujikura tarafından üretilen yüksek hassasiyetli bir piezorezistif basınç sensörüdür. Düşük güç tüketimi ve geniş sıcaklık uyarlanabilirliği özelliklerine sahiptir ve endüstriyel kontrol, tıbbi ekipman ve diğer senaryolarda yaygın olarak kullanılır. Aşağıda, bu sensörün ayrıntılı parametre açıklaması ve kullanım tanıtımı bulunmaktadır:
I. Temel Parametre Açıklaması
(1) Temel Performans Parametreleri
Ölçüm aralığı: 0~7.25 psi (yaklaşık 0~50 kPa), mikro basınç ölçüm kategorisine aittir ve gösterge basıncı algılama moduna sahiptir.
Hassasiyetle ilgili: Genel doğruluk ±1.5% FS (tam ölçek), doğrusallık dışı, histerezis vb. dahil olmak üzere kapsamlı hatalar; bazı özellikler daha yüksek doğruluk sağlayabilir, hata aralığı ±0.125% FS kadar düşüktür (isteğe bağlı).
Çıkış sinyali: Analog voltaj çıkışı, tipik sıfır noktası ofseti 0.2V; 4-20mA, 0-5Vdc, 1-5Vdc, 0-10Vdc vb. gibi çeşitli standart çıkış türlerini destekler (isteğe bağlı).
Hassasiyet: Hassasiyet parametresi 3'tür (voltaj çıkış özelliklerine uyarlanmış birim), tam ölçek çıkış sinyali basınç değişikliklerine doğrusal olarak karşılık gelir, sinyal alımını ve işlenmesini kolaylaştırır.
Tepki süresi: 2000 µs (2 milisaniye), basınç değişikliklerine hızlı bir şekilde yanıt verebilir, dinamik basınç izleme senaryoları için uygundur.
(2) Elektriksel ve Güç Tüketimi Parametreleri
Güç kaynağı voltajı: 4.75~5.25 Vdc, 3.0V, 3.3V, 5.0Vdc güç kaynağı voltajları ile uyumludur, farklı ekipman güç kaynağı gereksinimleri için uygundur.
Maksimum akım: 10.0 mA, düşük güç tüketimi modu (3.3Vdc) maksimum sadece 2 mA, pille çalışan cihazlar veya düşük güçlü sistemler için uygundur.
İzolasyon direnci: 4Ω, devre ile elastik gövde arasındaki kararlı DC empedans performansı, elektriksel güvenliği sağlar.
(3) Çevresel ve Sıcaklık Parametreleri
Çalışma sıcaklığı aralığı: -40℃~125℃, aşırı yüksek ve düşük sıcaklık ortamları için uygundur.
Sıcaklık telafisi aralığı: 0℃~85℃, bu aralıkta, sıfır noktası ve hassasiyet kayması kesin olarak telafi edilir, kararlı ölçüm doğruluğu sağlanır.
Kararlılık: Mükemmel uzun vadeli kararlılığa ve kayma önleme yeteneğine sahiptir, kayma parametresi 4'tür (tam ölçek yüzdesine göre), uzun süreli kullanımda kalibrasyon sıklığını azaltır.
(4) Mekanik ve Yapısal Parametreler
Malzeme ve Ambalaj: Ana gövde malzemesi paslanmaz çeliktir, iyi yalıtıma sahiptir; ambalaj formu DIP-6'dır (çift sıralı paket), kare yapı, küçük boyut (uzunluk × genişlik = 8.0mm × 8.0mm), delikten montajı destekler (Delikten Montaj).

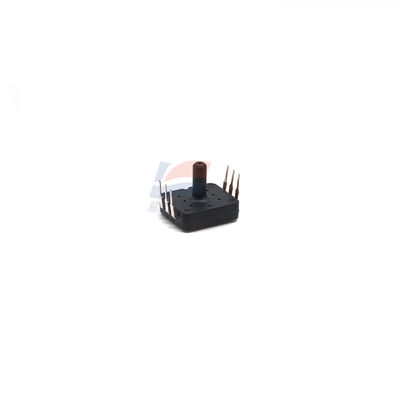

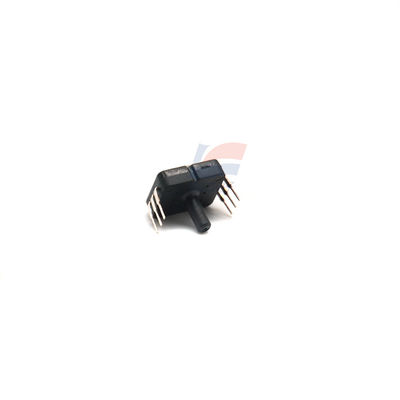

Basınç arayüzü: Düz port, port çapı 3.2mm, yükseklik 6mm, ölçülen ortam boru hattına bağlantıyı kolaylaştırır.
Aşırı yük kapasitesi: %7 FS aşırı yüke izin verir, yüksek şok ve aşırı basınç koruma yeteneğine sahiptir, hizmet ömrünü uzatır.
II. Ana Uygulamalar
Endüstriyel Otomasyon: Hidrolik/hava sistemlerinde basınç izleme, endüstriyel makine ve makinelerde basınç geri bildirim kontrolü, enjeksiyon kalıplama, damgalama kalıplama vb. için uygundur, ayrıca pompaların ve kompresörlerin basınç durumu izlemesi, üretim süreçlerini optimize etmeye ve ekipmanın güvenli çalışmasını sağlamaya yardımcı olur.
Tıbbi Ekipman: Tek kullanımlık tansiyon monitörlerine, çok parametreli monitörlere, kan hücresi analizörlerine vb. gömülebilir, insan kan basıncının, gaz boru hattı basıncının vb. hassas ölçümü için, tıbbi ekipmanın doğruluk ve kararlılık için katı gereksinimlerini karşılar.
Tüketici Elektroniği ve Ev Aletleri: Çamaşır makineleri, elektrikli süpürgeler, şişirme cihazları vb. gibi ev aletleri için, basınç anahtarı kontrolü, sıvı seviyesinin dolaylı ölçümü (basınç dönüşümü yoluyla) vb. gibi senaryolar için uygundur, ürün zekasını ve güvenilirliğini artırır. Laboratuvar ve Test Ekipmanları: HVAC (ısıtma, havalandırma ve klima) ve soğutma sistemlerinin basınç kalibrasyonu ve izlenmesi için, ayrıca çeşitli bilimsel araştırma deneylerinde mikro basınç ölçüm gereksinimleri için kullanılır. Laboratuvarlarda çok voltajlı güç kaynağı ortamlarıyla uyumludur ve kurulumu kolaydır.
Diğer Senaryolar: Temiz odalarda basınç izleme ve hareket ekipmanları için basınç algılama gibi alanlarda da uygulanır. Geniş bir sıcaklık aralığı (-40℃~125℃) ve düşük güç tüketimi özellikleri ile karmaşık çalışma ortamları için uygundur.
III. Ürün Temel Avantajları
Yüksek hassasiyet ve hızlı tepki yeteneklerine sahip, güçlü parazit önleme yeteneği (CE EMI standartlarına uygun) özelliklerine sahip gelişmiş piezorezistif algılama teknolojisini benimser.
Geniş çalışma sıcaklığı aralığı (-40℃~125℃) ve sıcaklık telafisi tasarımı, zorlu ortamlarda kararlı ölçüm için uygundur.
Kompakt ambalaj ve esnek kurulum yöntemleri, çeşitli ekipman entegrasyon gereksinimleriyle uyumludur ve özelleştirilmiş özellik ayarlamalarını destekler.
