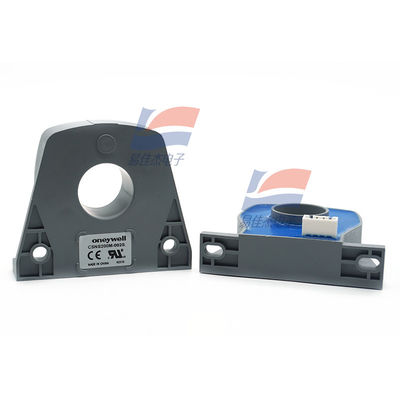

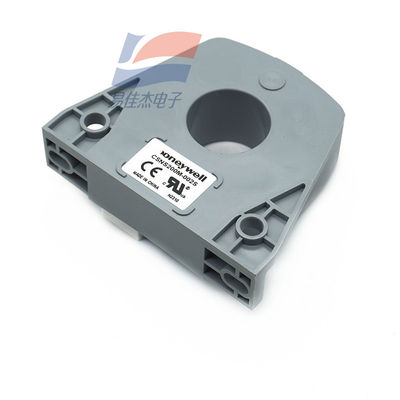

YJJ CSNS200M-002S Manyetik Kompensasyon Prensibi Kapalı Döngülü Akım Sensörü

Ürün Açıklaması:

YJJ CSNS200M-002S Manyetik Telafi Prensibi Kapalı Döngü Akım Sensörü

Özellikler:

CSNS200M-002S Kapalı döngü Akım Sensörü Ölçüm Ekipmanı, ana parametreler aşağıdaki gibidir:

Çekirdek parametreleri

‌Nominal akım‌: 200A (AC'nin rms değeri)

Ölçüm aralığı: 0 ila ±400A (DC/AC tepe)

Simüle edilmiş çıkış akımı: 50A, 100mA çıkış sağlar

Dönüşüm oranı: 1/200

Hassasiyet:优于 ±0.75% 25℃'de

Güç Kaynağı ve Elektriksel Özellikler

‌Güç Kaynağı Gerilimi‌: ±12 ila 18 VDC (±5%) ‌

‌Birincil/İkincil Elektriksel Yalıtım‌: 6 kVrms / 50 kHz / 1 dakika ‌

Çevresel ve mekanik özellikler

‌Çalışma sıcaklık aralığı‌: -40 ila 85 santigrat derece

Depolama sıcaklık aralığı: -40 ila 90℃

Güç tüketimi: 20mA (çıkış akımı dahil)

Gövde: Yalıtım plastik malzeme

Bağlantı şekli: Birincil delme, ikincil 4-pin konnektör

Dinamik performans

Sıfır ofset akımı: 25℃'de ±0.30mA'dan daha iyi

Sıcaklık kayması: 0 - 70℃ ±0.60mA'dan daha iyi

Doğrusallık: ±0.20%'den daha iyi

Tepki süresi: 500ns'den daha iyi

Bant genişliği: DC - 150 kHz

dl/dT tam olarak takip eder: 100A/μs'den daha iyiNominal akım (In) : 200a.t RMS (nominal değer)

Ölçüm aralığı: 0~ 400a. t(DC~AC Tepe)

Ölçülen direnç (70 ℃) : Rm min Rm Max

18V ile, 200 a.t. Maksimum: 20ohm 140ohm

18V ile, 400 a.t. Maksimum: 20ohm, 50ohm

Analog çıkış akımı (200A'de) : 100mA

Sarım oranı: 1/2000

Hassasiyet (25 ℃) : artı veya eksi %0,75 In'den üstün

Güç kaynağı gerilimi: 12~18VDC(1V)

Elektriksel yalıtım: 6KVrms/50KHz/1 dakika
