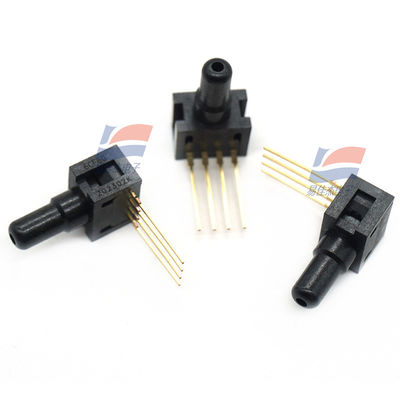

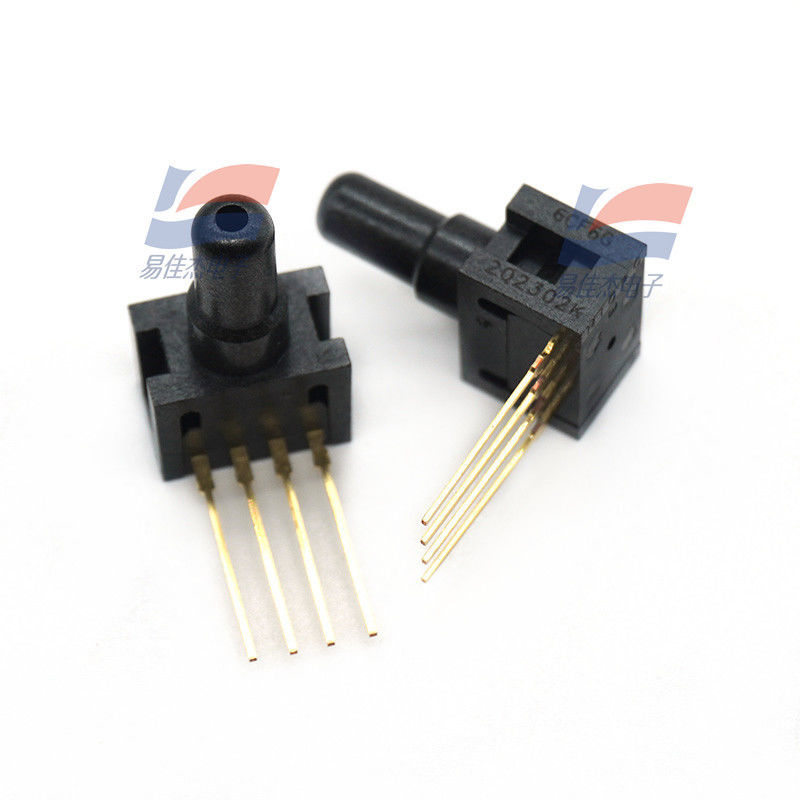

YJJ 26PCCFA6G 0Psi Gauge Basınç Sensörü Tıbbi Cihazlarda Kullanılır

Ürün Açıklaması:

YJJ 26PCCFA6G 0Psi Basınç Sensörü Tıbbi Cihazlarda Kullanılır

Özellikler:

26PC SMT PERFORMANS KARAKTERİSTİKLERİ (10 VDC ±0.01 VDC UYARIMDA, 25 °C)

Min. Tip. Maks. Birimler

Uyarım Gerilimi — 10.0 16.0 Vdc

Tepki Süresi — — 1.0 ms

Giriş Direnci 5.5 k 7.5 k 11.5 k Ohm

Çıkış Direnci 1.5 k 2.5 k 3.0 k Ohm

Aralık P2>P1(1) Min. Tip. Maks.

0 ila 1 14.7 16.7 18.7 mV

0 ila 5 47 50 53 mV

0 ila 15 96 100 104 mV

Sıfır Ofset Min. Tip. Maks.

0 ila 1 -2.0 0 +2.0 mV

0 ila 5 -2.0 0 +2.0 mV

0 ila 15 -2.0 0 +2.0 mV

Doğrusallık (BFSL P2>P1) Tip. Maks.

0 ila 1 — ±0.50 ±1.75 % açıklık

0 ila 5 — ±0.50 ±1.5 % açıklık

0 ila 15 — ±0.50 ±1.0 % açıklık

Sıfır Kayması 25 °C ila 0 °C, 25 °C ila 50°C(2) Tip. Maks.

0 ila 1 — — ±1.0 mV

0 ila 5 — — ±1.0 mV

0 ila 15 — — ±1.0 mV

Aralık Kayması 25 °C ila 0 °C, 25 °C ila 50°C(2) Tip. Maks.

0 ila 1 — ±1.5 ±4.5 % açıklık

0 ila 5 — ±1.0 ±1.7 % açıklık

0 ila 15 — ±0.75 ±1.5 % açıklık

Tekrarlanabilirlik ve Histerezis Tip. Maks.

0 ila 1 — ±0.2 — % açıklık

0 ila 5 — ±0.2 — % açıklık

0 ila 15 — ±0.2 — % açıklık

Aşırı Basınç P2>P1; P1>P2 Tip. Maks.

0 ila 1 — — 20 psi

0 ila 5 — — 20 psi

0 ila 15 — — 45 psi

Notlar:

1. Açıklık, maksimum nominal çalışma basınçlarındaki çıkış ile 0 psi'deki çıkış arasındaki cebirsel farktır.

2. Sıcaklık hatası 25 °C'ye göre hesaplanır.

ÖZELLİKLER

Karakteristik Açıklaması

Depolama Sıcaklığı -55 °C ila 100 °C [-67 °F ila 212 °F]

Çalışma Sıcaklığı -40 °C ila 85 °C [-40 °F ila 185 °F]

Telafi Edilmiş Sıcaklık 0 °C ila 50 °C [32 °F ila 122 °F]

Hizalama Pimleri 0,86 mm [0,034 inç] çaplı pimler PCB'den geçer

Port Çapı 1,88 mm [0,074 inç] çap, standart 0,59 mm [0,0625 inç] ID boru kullanır

Port Yönü PCB'ye paralel (kart üzerinde düşük profil)

Alma Özelliği Port kapağında 3,18 mm [0,125 inç] özellik

SMT Lehim · Sn 96.5 Ag 3.5 Temizleme Gerektirmeyen Akı

· Sn 63 Pb 37 Temizleme Gerektirmeyen Akı

SMT Yeniden Akış Profili 10 saniye boyunca maksimum 260 °C [500 °F] tepe sıcaklığı

Medya Uyumluluğu Her iki port da poliftalamid, florosilikon ve silikon ile uyumlu medyalarla sınırlıdır.

Şok Yeterliliği 150 g'ye kadar test edilmiştir

Titreşim MIL-STD-202. Yöntem 213

(150 g yarım sinüs 11 ms)

Ağırlık 0,5 gram [0,0176 oz]
