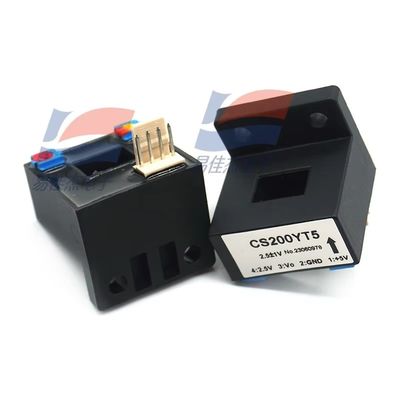

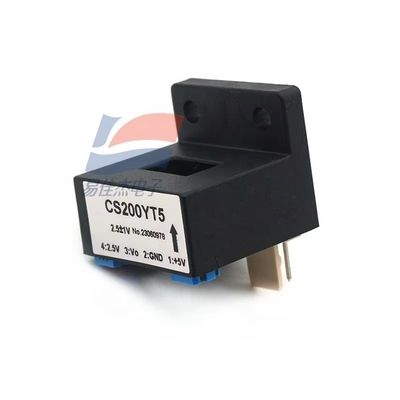

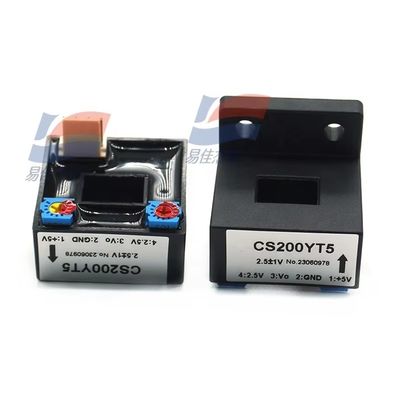

YJJ CS200YT5 Konvansiyonel Düşük Gerilim Elektrik Akım Sensörü

Ürün Tanımı:

YJJ CS200YT5 Geleneksel düşük voltajlı elektrik akımı sensörü

Özellikleri:

CS200YT5, Hall etkisi ilkesine dayalı bir akım sensörüdür.
Elektriksel parametreler
Birincil nominal giriş akımı: 200A
Ölçüm aralığı: 0 ila ±400A (AC/DC/Pulse ve diğer düzensiz dalga biçimleri)
İkincil tarafta nominal çıkış voltajı: 1V ± 1%
Güç kaynağı voltajı: +5V ± 5%
Akım tüketimi: < 20mA
Izolasyon voltajı: 2.5kV (birincil ve ikincil taraflar arasında)
Performans göstergeleri
Doğruluk: < 1%
Sıfır ofset voltajı: 2.5V ± 1%
Sıcaklık kayması: ≤ ± 0,5mV/°C (TA = 25°C)
Yanıt süresi: ≤ 3μs
Bant genişliği: DC ~ 20kHz
Uygulama Özellikleri
Çalışma sıcaklığı: -25°C - +85°C
Depolama sıcaklığı: -40°C - +100°C
Yük direnci: ≥ 10KΩ
Boyutlar: 41mm (Özel boyutlar için lütfen ürün kılavuzuna bakın)
Bağlantı talimatları
Güç kaynağı: +5V → 1, GND → 2, VOUT → 3, Referans Voltajı 2.5V → 4
Pin fonksiyonları: 1 (+5V), 2 (GND), 3 (signal çıkışı), 4 (referans çıkışı)
Bu sensör, güç, endüstriyel kontrol ve ölçüm için elektrik yalıtımı gerektiren senaryolarda uygulanabilir.
