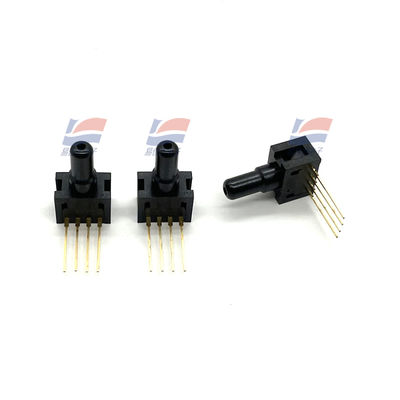

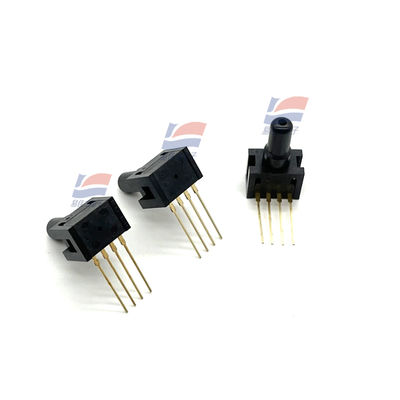

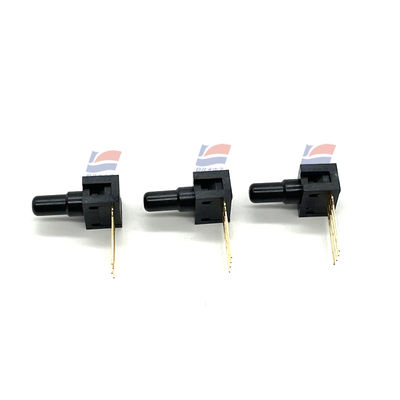

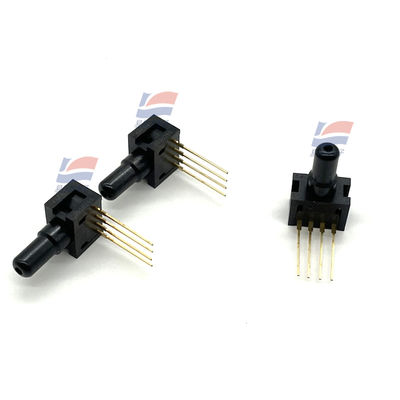

YJJ 24PCFFA6G Tek Doğrudan Giriş Minyatür Basınç Sensörü Tıbbi Cihazlarda Kullanılır

Ürün Tanımı:

YJJ 24PCFFA6G Tek Doğrudan Giriş Minyatür Basınç Sensörü Tıbbi Cihazlarda Kullanılır

Özellikleri:

Basınç Sensörleri 22/24/26PC Serisi

Gage ve Differential/Unamplified

- 1 MICRO SWITCH Algılama ve Kontrol 11-800-537-6945 USA1F1-815-235-6847 Uluslararası 11-800-737-3360 Kanada17

Ölçüm sensörü

Basınç port P2 uygulanır. port P1 ortam basıncı için havalandırma

Montaj Boyutları (sadece referans için)

1 x 4 Bitiş (Stil 1), Düz Port (Stil A)

Pin 1 çentikli ve paketin sağında gösterilmiştir. Pin 2 Pin 1'in yanındadır.

26PC SMT PERFORMANCE CHARACTERISTICS (AT 10 VDC ±0.01 VDC EXCITATION, 25 °C)

Min. Tip. Maks. Birimler

Harekete geçirme voltajı 10.0 16.0 Vdc

Yanıt süresi: 1.0 ms

Giriş Direnci 5.5 k 7.5 k 11.5 k Ohm

Çıktı Direnci 1,5 k 2,5 k 3,0 k Ohm

Aralık P2>P1(1)Min. tip. maksimum.

0 ila 1 14.7 16.7 18.7 mV

0-5 47 50 53 mV

0 ila 15 96 100 104 mV

Sıfır Offset Min. Tip. Maks.

0'dan 1'e kadar -2.0 0 +2.0 mV

0 ila 5 -2,0 0 +2,0 mV

0-15 -2,0 0 +2,0 mV

Doğruluk (BFSL P2> P1) Tip. Max.

0'dan 1'e ±0.50 ±1.75 % aralık

0'dan 5'e kadar ±0,50 ±1,5% aralık

0 ila 15 ± 0.50 ± 1.0% aralığı

Sıfır kayma 25 °C'den 0 °C'ye, 25 °C'den 50 °C'ye(2)Tip. Max.

0'dan 1'e kadar ±1.0 mV

0'dan 5'e kadar ±1.0 mV

0 ila 15 mV ±1,0 mV

25 °C'den 0 °C'ye, 25 °C'den 50 °C'ye değişim(2)Tip. Max.

0'dan 1'e ±1,5 ±4,5 % aralık

0'dan 5'e kadar ±1,0 ±1,7 % aralık

0 ila 15 ± 0,75 ± 1,5% aralık

Tekrarlanabilirlik ve Histerezi Tip Max.

0'dan 1'e ±0.2 % aralık

0'dan 5'e kadar ±0.2 % aralık

0'dan 15'e kadar ±0.2 % aralık

Aşırı basınç P2> P1; P1> P2 Tip. Maks.

0'dan 1'e 20 psi

0'dan 5'e 20 psi

0'dan 15'e 45 psi

Notlar:

1Span, maksimum nominal çalışma basıncındaki çıkış ile 0 psi'deki çıkış arasındaki cebirsel fark.

2Sıcaklık hatası 25 °C'ye göre hesaplanır.

Özellikler

Karakteristik Açıklama

Depolama sıcaklığı -55 °C - 100 °C [-67 °F - 212 °F]

Çalışma sıcaklığı -40 °C - 85 °C [-40 °F - 185 °F]

Kompensasyonlu sıcaklık 0 °C - 50 °C [32 °F - 122 °F]

Düzleştirme Pinler 0,86 mm'lik çaplı pinler PCB'den uzanır

Port Diameter 1,88 mm [0,074 inç] çapı standart 0,59 mm [0,0625 inç] ID borusunu kullanır

Liman yönelimi PCB'ye paralel (yüklü düşük profiller)

Pick Up Feature 3.18 mm'lik bir özellik

SMT Lehim · Sn 96.5 Ag 3.5 Temiz akış yok

· Sn 63 Pb 37 Temiz akış yok

SMT Geri Akış Profili 10 saniye boyunca 260 °C [500 °F] maksimum sıcaklık

Medya Uyumluluğu Her iki port da poliftalamit ile uyumlu olan ortamlarla sınırlıdır.

Fluorosilikon ve silikon.

Şok Kalifikasyonu 150 g'ye test edildi

Titreşme MIL-STD-202. 213. yöntem.

(150 g yarım sinüs 11 ms)

Ağırlığı 0,5 gram
