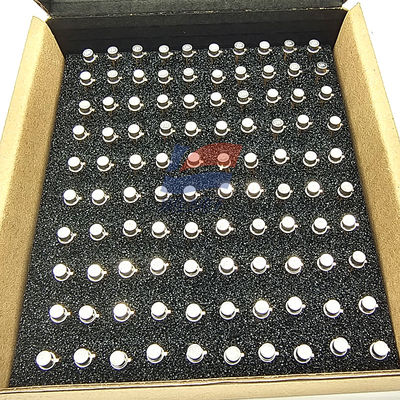

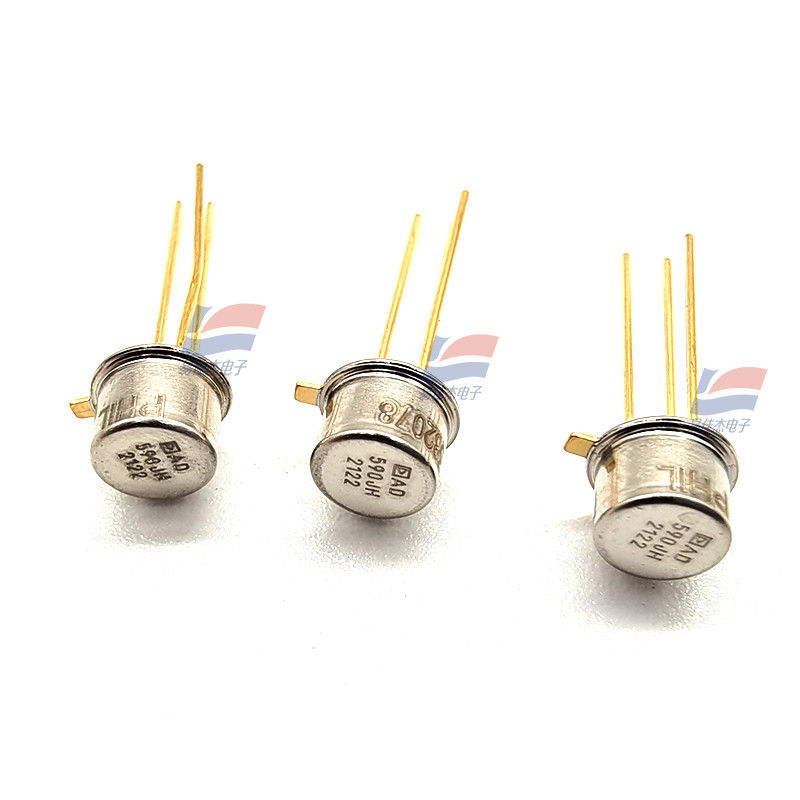

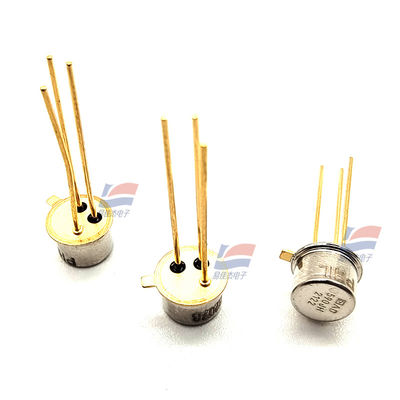

YJJ AD590JH Dijital Sıcaklık Ölçümü ve Karta Monteli Sıcaklık Sensörü

Ürün Tanımı:

YJJ AD590JH Dijital sıcaklık ölçümü ve tahtaya monte edilmiş sıcaklık sensörü

Özellikleri:

AD590, mutlak sıcaklığa orantılı bir çıkış akımı üreten 2 terminalli bir IC sıcaklık dönüştürücüdür.Aygıt, 1 μA /K boyunca yüksek impedanslı sabit akım düzenleyicisi olarak çalışır.Çip ince film direncinin lazer ince ayarlanması, cihazın 298.2 K (25 ° C) 298.5μA çıkışına kalibre edilmesi için kullanıldı.

AD590, şu anda geleneksel elektrikli sıcaklık sensörlerini kullanan 150°C'ye kadar herhangi bir sıcaklık algılama uygulaması için tasarlanmıştır.Monolitik entegre devrelerin doğuştan düşük maliyeti, destek devrelerinin ortadan kaldırılması ile birlikte, AD590'ı birçok sıcaklık ölçüm durumu için çekici bir alternatif haline getirir.AD590'ın uygulanması, doğrusallaştırma devrelerine, hassas gerilim amplifikatörlerine, direnç ölçüm devrelerine ve soğuk bağlantı tazminatına olan ihtiyacı ortadan kaldırır.

Sıcaklık ölçümlerine ek olarak, uygulamalar arasında ayrı bileşenlerin sıcaklık telafi veya düzeltmesi, mutlak sıcaklığa orantılı yanlıştırma, akış hızı ölçümleri,sıvı seviyesi algılamaAD590, çıplak levha biçimindedir ve korunan ortamlarda karıştırma devreleri ve hızlı sıcaklık ölçümleri için uygundur.

AD590, özellikle uzaktan algılama uygulamalarında kullanışlıdır. Yüksek impedans akım çıkışı nedeniyle, cihaz uzun hatlarda gerilim düşmelerine duyarsızdır.İyi yalıtılmış bir bükülmüş çift, alıcı devreden yüzlerce metre uzaklıkta çalışmak için yeterlidir.Çıktı özellikleri ayrıca AD590'ı multipleksleme için uygun hale getirir: akım bir CMOS multipleksörü aracılığıyla değiştirilebilir veya besleme voltajı bir mantıksal geçit çıkışı aracılığıyla değiştirilebilir.

Ürünlerin en önemli özellikleri

AD590, sadece bir DC voltaj kaynağı (4V ila 30V) gerektiren kalibreli iki uçlu bir sıcaklık sensörüdür.Kablo telafi ve doğrusallaştırma devreleri bu cihazın uygulanmasında gerekli değildir..

Çip düzeyinde son teknoloji lazer ince ayarlamaları kapsamlı nihai testlerle birlikte AD590 ünitesinin kolayca değiştirilebilmesini sağlar.

Üstün arayüz bastırılması, çıktının voltaj yerine akım olması nedeniyle oluşur.Bu özellikler AD590'ı uzaktan algılayıcı olarak kullanmayı kolaylaştırıyor..

Yüksek çıkış impedansı (> 10 mω), mükemmel bir güç kaynağı gerilim kayması bastırmasını sağlar. Örneğin, güç kaynağını 5 V'den 10 V'ye değiştirmek, yalnızca 1 μA'lık maksimum akım değişikliğine neden olur.veya 1°C eşdeğer bir hata.

AD590 elektrik dayanıklılığına sahiptir: 44 V ileri gerilimi ve 20 V ters gerilimi karşılayabilir. Bu nedenle güç düzensizlikleri veya iğne tersine cihaz zarar vermez

Özellikler:
