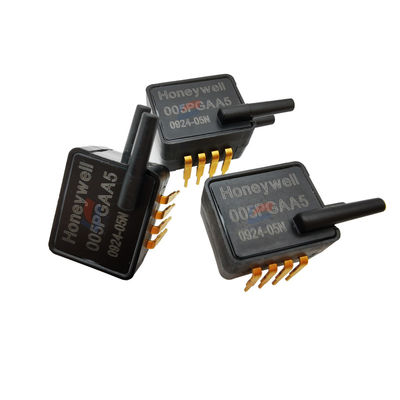

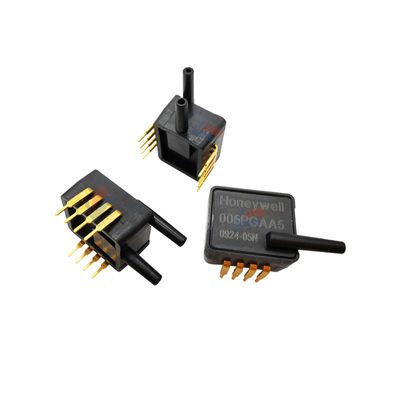

Gaz akışı cihazları için basınç algılayıcı ASDXRRX005PGAA5 ((ASDX005D44R))

Gaz akışı cihazları için basınç algılayıcı ASDXRRX005PGAA5 ((ASDX005D44R))

Ürün Özet:

ASDX serisi, belirtilen tam ölçekli basınç aralığı ve sıcaklık aralığı içinde basınç okuma için I2C veya SPI dijital arayüzleri sağlayan bir tür silikon basınç sensörüdür.Tamamen kalibre edilmiş., ve sıcaklık telafi, sensör kayması, hassasiyet, sıcaklık etkisi ve doğrusal olmayanlık için, on-board Uygulama Özel Entegre Devre (ASIC) kullanılarak gerçekleştirilir.Basıncın kalibre edilen çıkış değeri yaklaşık 1 kHz'de güncellenirStandart ASDX, 0 °C ila 85 °C (32 °F ila 185 °F) sıcaklık aralığında kalibre edilir.

Özellikleri:

• Ratiometrik 12 bitlik analog çıkışı var.
• Kesinlik ASIC şartlandırması ile 0 °C'den 85 °C'ye (32 °F'den 185 °F'ye) kadar sıcaklık aralığında iyi bir performans gösterir.
• Üç basınç ölçümü türünü destekler: mutlak, diferansiyel ve ölçüm.
• Basınç aralığı geniştir ve bu model 0 ila 5 psi (0 ila 3.52 m H2O) ölçebilir.
• 3.3 Vdc veya 5.0 Vdc tek güç kaynağı ile çalışabilir.
• Toplam hata bandı, en fazla tam ölçek aralığının ±2.0% içinde.
• RoHS standartlarına uyuyor.

Basınç ölçüm türleri:

• Mutlak Tip: İç boşluk referansına sahiptir ve çıkış değeri mutlak basınç ile orantılıdır.
• Farklılık Tipi: Algılama diyaframının her iki tarafına da basınç uygulanabilir.
• Gösterge Tipi: Atmosferik basınçla bağlantılı olarak, atmosferik basınç değişikliğine orantılı bir çıkış sağlar.

Uygulama senaryoları:

• Akış kalibratörleri.
• Havalandırma ve hava akışı monitörleri.
• Gaz akışı aletleri.
• Uyku apnesi izleme ve tedavi ekipmanları.
• Barometri.
• Pnömatik kontroller.
• HVAC sistemleri.
