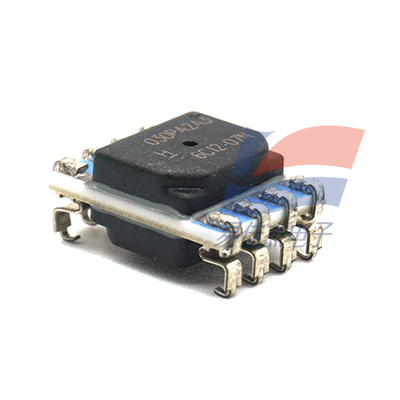

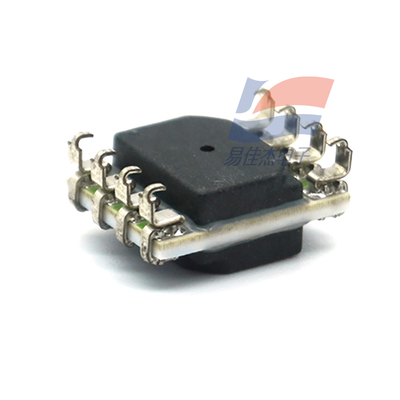

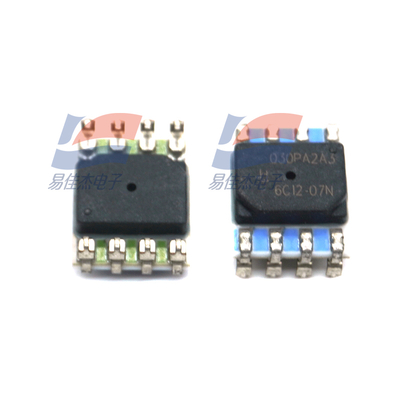

YJJ HSCMRRN001ND2A3 Mikro Basınç HSC Yüksek Hassasiyetli Silikon Seramik Basınç Sensörü 1 In H2O Tıbbi Kullanım İçin

Ürün Açıklaması:

YJJ HSCMRRN001ND2A3 Mikro Basınç HSC Tıbbi Kullanım için Yüksek Hassasiyetli Silikon Seramik Basınç Sensörü 1 H2O'da

Özellikler:

TruStability mikro basınç ürünlerinin HSC (yüksek hassasiyetli silikon seramik) serisi, yüksek hassasiyet ve yüksek aşırı basınç ve patlama basıncı özelliklerine sahiptir; bu üç performans özelliği nadiren aynı üründe bulunur. Bu teknoloji, son derece küçük basınç değişikliklerini algılama yeteneğini etkilemeden sensörü koruyabilir ve ayrıca dayanıklılığı korumak için bazı çevresel faktörlerin (sıcaklık, nem vb.) etkisinin üstesinden gelebilir. Şartname parametreleri

I. Ürün Tanıtımı

TruStability mikro basınç ürünü HSC (yüksek hassasiyetli silikon seramik) serisi, yüksek hassasiyet ve yüksek aşırı basınç ve patlama basıncı özelliklerine sahiptir; bu üç performans özelliği aynı üründe nadiren bulunur. Bu teknoloji, son derece küçük basınç değişimlerinin hassasiyetini etkilemeden sensörü koruyabilir ve ayrıca dayanıklılığı korumak için bazı çevresel faktörlerin (sıcaklık, nem vb.) etkisinin üstesinden gelebilir.

TruStability mikro basınç sensörünün uzun süreli veya aşırı sıcaklıklarda kullanılmasından sonra bile stabilite açısından sektördeki benzer sensör ürünlerinden daha iyi performans göstermeye devam ediyor. Bu seri, sistemin normal çalışmasını etkili bir şekilde destekleyerek sistem kalibrasyon gereksinimlerini en aza indirebilir, sistem performansını optimize edebilir ve sensörün kullanım ömrü boyunca servis veya değiştirme gereksinimlerini azaltabilir. Basınç sensörleri için gerekli mikro basınç aralığında yüksek stabiliteyi korumak çok zordur. Genellikle basınç sensörleri, mikro basınç uygulamalarında kullanıldığında yüksek basınç koşullarında hasar görmeye eğilimlidir. TruStability mikro basınç sensörü, aşırı basınç koşullarında bile sektör lideri stabiliteyi koruyabilen patentli teknolojiyi kullanır.

Bu yeni sensör serisi, belirtilen tam ölçekli mikro basınç aralığında (±2,5 mbar ila ±40 mbar [±1 inH2O ila ±30 inH2O]) basıncı okuyabilir ve birçok endüstriyel ve tıbbi uygulama için destek sağlayarak dijital veya analog çıkış elde edebilir:

Endüstriyel HVAC (ısıtma, havalandırma ve iklimlendirme) uygulamaları: VAV (değişken hava hacmi) kontrol sistemleri, kanal statik basıncı, HVAC filtre tıkanıklığı tespiti, HVAC vericileri ve iç hava kalitesi dahil. Tıbbi uygulamalar: Ventilatörler, anestezi makineleri, spirometreler, nebülizörler ve hastane iç mekan hava basıncı kontrolü dahil.

Hone, sektörün önde gelen, en kapsamlı, kesin ve anlamlı ölçüm göstergesi olan toplam hata bandını (TEB) sağlar. Sistem hatalarını telafi ederek, sensörün 0 °C ila 50 °C veya -20 °C ila 85 °C sıcaklık aralığında doğruluğunu sağlar. Bu nedenle müşteriler, artık bireysel hataları toplayarak toplam hatayı hesaplamaya gerek kalmadan sensörü uygulamalarda hızlı ve kolay bir şekilde kullanabilirler. HSC serisinin toplam hata bandı ±%1 FSS'dir. Toplam hata bandı, müşterilerin yalnızca bireysel sensör testi ve kalibrasyonu ihtiyacını ortadan kaldırmasına, üretim süresini ve sürecini iyileştirmesine, sistem doğruluğunu ve kalitesini güvence altına almasına, sistem çalışma süresini optimize etmesine olanak sağlamakla kalmaz, aynı zamanda mükemmel değiştirilebilirlik de sağlar (doğruluk açısından, cihazlar arasındaki değişiklikleri en aza indirir).

TruStability mikro basınç tipi basınç sensörlerinin özellikleri:

Sektör lideri doğruluk, ±%0,25'e kadar FSS BFSL (tam ölçekli en uygun düz çizgi), sistem hatalarını düzeltmek için yazılım gereksinimlerini azaltır, sistem tasarım süresini en aza indirir, sistem doğruluğunu ve garanti gereksinimlerini destekler, sistem çalışma süresini optimize eder.

415 inH2O (1034 mbar) veya daha fazlasına kadar yüksek patlama basıncı özellikleri, sensörün çeşitli çevresel değişikliklerde yüksek hassasiyeti korumasını sağlar, son derece küçük basınç değişikliklerini ölçebilir ve müşteriler için tasarım sürecini basitleştirir.

135 inH2O (336 mbar) veya daha fazlasına kadar yüksek çalışma basıncı aralığı, ultra düşük basınç sensörlerinin kalibrasyon basınç aralığı dahilinde sürekli ve etkili bir şekilde çalışmasına olanak tanır.

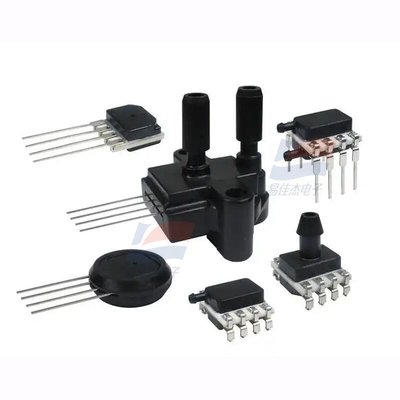

Çeşitli paketleme türlerine (aynı zamanda endüstri lideri stabiliteye sahiptir), basınç portlarına ve isteğe bağlı bileşenlere sahip modüler ve esnek tasarım, ekipman üreticilerinin uygulama entegrasyon çalışmalarını basitleştirir.

Yerleşik sinyal işleme, PCB kartlarının sinyal işleme bileşenlerinin montajını gerektirmemesini sağlar, maliyetleri azaltır ve müşteriler için üretim sürecini basitleştirir. Kurulum yönünün esnekliği, müşterilerin sensörü sistem içinde en uygun konuma konumlandırmasına olanak tanıyarak konum sapmasının etkisini azaltır ve uygulamadaki esnekliği artırır.

Titreşime duyarsızlık, basınç değişiklikleri sırasında belirli uygulama titreşimlerine karşı duyarlılığı azaltarak basınç okumalarındaki hatayı en aza indirir.

Entegre amplifikasyon, kompanzasyon ve kalibrasyon, kullanıcıların PCB kartlarının ek sinyal işleme bileşenleri olmadan çalışmasına olanak tanır, PCB kartının boyutunu azaltır ve bileşenlerle ilgili maliyetlerden (satın alma, envanter, montaj vb.) tasarruf sağlar.

Dahili teşhis işlevi sistem güvenilirliğini artırır.

10 mW'ın (tipik değer) altındaki son derece düşük güç tüketimi, enerji tüketimini azaltır, pil ömrünü uzatır ve enerji verimliliğini artırır.

I2C veya SPI (en az 12 bit basınç çözünürlüğü) ile uyumlu 14 bit dijital çıkış, dönüştürme gereksinimlerini azaltarak ve mikro işlemciler veya mikro denetleyicilerle doğrudan etkileşim kurarak performansı artırır.

Aynı zamanda analog çıkış da sağlar.

Minyatür paket 10 mm x 10 mm [0,39 inç x 0,39 inç], devre kartına monteli basınç sensörleriyle karşılaştırıldığında çok küçük paket boyutuna sahiptir, PCB kartı üzerinde daha az yer kaplar ve yoğun nüfuslu PCB kartlarına veya küçük cihazlara yerleştirmeyi kolaylaştırır.

Özel kalibrasyon mevcuttur: PCB kartlarının ek sinyal işleme bileşenleri olmadan çalışmasını sağlar, PCB kartının boyutunu azaltır ve bileşenlerle ilgili maliyetlerden (satın alma, envanter, montaj vb.) tasarruf sağlar.

Oran analog çıkışı; ayrıca I2C veya SPI (en az 12 bit basınç çözünürlüğü) ile uyumlu 14 bit dijital çıkış sağlar.

RoHS standartlarıyla uyumlu

Birden fazla küresel patent korunuyor

Bu sensör serisi, 2009'da piyasaya sürülen TruStability'deki düşük basınç basınç sensörü ürün serisini (60 mbar ila 10 bar [1 psi ila 150 psi]) ve Temmuz 2011'de piyasaya sürülen telafisiz/yükseltilmemiş basınç sensörü ürün serisini (60 mbar ila 10 bar [1 psi ila 150 psi]) genişletiyor.

Potansiyel uygulama alanları

Tıbbi:

● Solunum ekipmanı

● Kan analizörü

● Diyaliz ekipmanı

● Oksijen jeneratörü

● Solunum cihazı

● Uyku apnesi makinesi

● Anestezi makinesi

● Solunum fonksiyon ölçer

● Nebülizör

● Hastane iç mekan hava basıncı kontrolü

Endüstriyel:

● VAV (Değişken Hava Hacmi) kontrol sistemi

● Hava kanalı statik basıncı

● Gaz akış cihazı

● Gaz akışı monitörü

● Gaz kromatografisi

● Pnömatik kontrolör

● Barometre

● Akış kalibrasyon cihazı

● Yaşam bilimi

● HVAC (Isıtma, Havalandırma ve İklimlendirme) filtre tıkanması dedektörü

● HVAC vericisi

● İç mekan hava kalitesi
