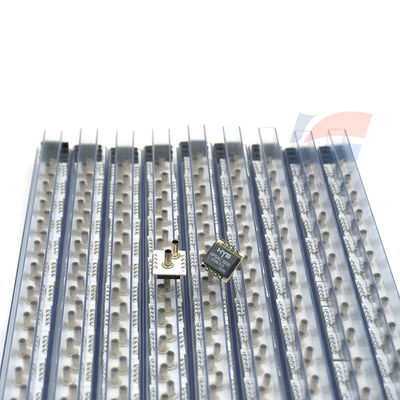

YJJ HPSAC3000 010M-D-S Çift Tüp 1Kpa Sabit Akım Basınç Sensörü HVAC Sistemlerinde Kullanılır

Ürün Tanımı:

YJJ HPSAC3000 010M-D-S Çift Tüp 1Kpa Sabit Akım Basınç Sensörü HVAC Sistemlerinde Kullanılır

Özellikleri:

Yüksek performans ve yüksek hassasiyet, bu sensörün birçok uygulamada kullanılmasını sağlar ve kompakt ve uygun tasarımı üretim kullanıcıları için son derece uygundur.

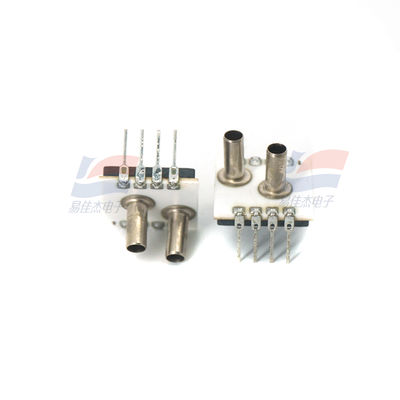

HPSAC 3000 basınç sensörü, 1 mm kalınlığında bir veya iki basınç tüpü olan bir seramik altyapıya monte edilmiştir.

Kalın film dirençleri sıcaklık telafi ve sıfır noktası kalibrasyonu sağlamak için bireysel olarak lazerle işlenir.

Sensör aralığı, uygun bir sensör amplifikasyonu ve harici diferansiyel amplifikatör sağlamak için tasarlanmıştır.

Hava veya koroziv olmayan gazları ve sıvıları kurutmak için.

HPSAC 3000 modeli, sabit akım uyarımı için tasarlanmıştır.

Özellikleri

Sabit akım heyecanı

Kullanımı kolay DIP ambalajı

Geniş tazminat aralığı (0 ila 70°C)

Sıfır kalibrasyon

Yüksek performanslı OEM uygulaması

Redüktör, ölçüm aletleri ve göreceli yapılandırma

Basınç aralığı 10 mBar'dan 7 Bar'a kadar (1 kPa - 700 kPa) Uygulama

Tıbbi aletler

Solunum cihazları

HVAC (Isıtma, Havalandırma ve Klima) Süreç kontrolü

Sızıntı tespiti Pnömatik kontrol

Yükseklik ölçer

Özelliklerin açıklaması

1) Aşırı basınç, algılama elemanına zarar vermeden uygulanan daha büyük bir kuvveti ifade eder.

2) Patlama basıncı, algılama elemanına sızıntı veya hasar vermeden uygulanan daha büyük basınçtır.

3) Analog çıkış sinyali giriş akımı ile orantılıdır.

4) Ofset voltajı sıfır basınçta çıkış voltajıdır.

5) Aralık, tam ölçekli basınç aralığı ile kayma arasındaki cebirsel farktır.

6) Aralık ve ofset termal hataları, sensör sinyalinin (aralık ve ofset) 25 °C'deki değere kıyasla, telafi süreci boyunca önemli sapmayı gösterir.

Karşılaştırma olarak, sıcaklık aralığı 0 ila 70°C'dir. p ≤ 100 mbar olan basınç aralığı için bu parametreler Zmax = 0,5 mV olarak tanımlanır.

7) Tekrarlanma, 10 basınç döngüsünden sonra çıkış sinyalinin tipik sapması olarak tanımlanır.

8) Doğrusal olmayanlık, kalıpın üst tarafında P1'de ölçülen tüm basınç aralığında BFSL (daha iyi uyumlu düz çizgi) olarak tanımlanır.

9) Ortamın uyumluluğu: Basınç portu P1: Silikon, Pyrex, RTV, altın için uygun temiz, kuru ve koroziv olmayan gaz,

Seramik Al2O3, epoksi reçine, teneke.

10) Medya ile uyumluluk: Basınç portu P2: Silikon, Pyrex, RTV, seramik Al2O3, epoksi reçine ve tencere için koroziv olmayan gazlar mevcuttur.

Ya da sıvı.

Özellikler:
