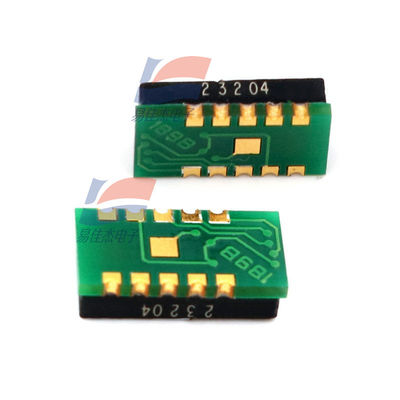

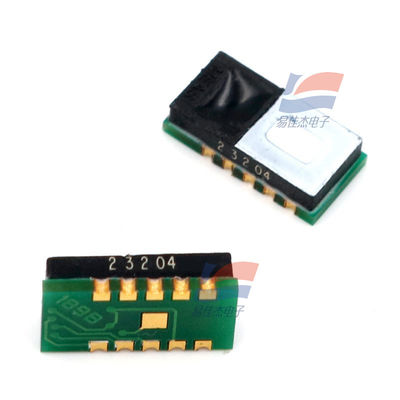

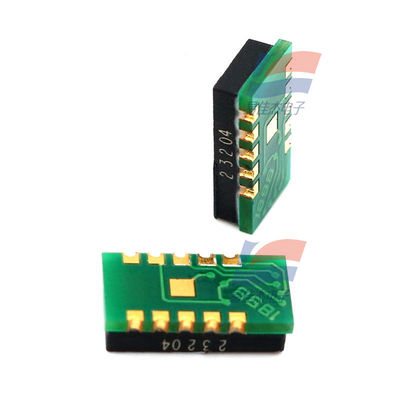

HTU11F Sıcaklık Nem Entegre Sensör Minyatür Boyut ve Çok Düşük Güç Tüketimi

HTU11F Sıcaklık Nem Entegre Sensör Minyatür Boyut ve Çok Düşük Güç Tüketimi

1Özet:

HTU1x (F) serisi, Humirel'in yüksek performanslı nem algılayıcı elemanlarına dayanan minyatür dijital sıcaklık - nem entegre sensör serisidir.HTU1x (F) serisi modülleri OEM uygulamaları için doğru ve güvenilir sıcaklık ve nem ölçüm verileri sağlarSensör, algılama elemanını ve sinyal işleme devresini minyatür bir devre kartına entegre eder ve tamamen kalibre edilmiş bir dijital sinyal çıkarır.

2Özellikleri:

• Tamamen değiştirilebilir, standart ortamda kalibrasyona gerek yok.
• Uzun süreli yoğunlaşma durumundan hızlı bir şekilde kurtulabilir.
• Kurşunsuz malzemelerden üretilmiş, geri akış lehimleme için uygundur.
• Her sensörün üretim kaynağının izlenebilirliği için benzersiz bir işareti vardır.
• Minyatür boyutlar ve çok düşük güç tüketimi.

3Performans özellikleri:

• Güç kaynağı voltajı: Zirve değeri 3.6Vdc ve önerilen çalışma voltaj aralığı 3.2V - 3.4V'dir.
• Nem ölçüm aralığı: 0 ila 100%RH.
• Sıcaklık ölçüm aralığı: - 40 ila 105°C.
• Maksimum Güç: 2.5mW.
• Nem ölçüm doğruluğu: ±3,5%RH (HTU11F) 10-95%RH aralığında.
• Sıcaklık ölçüm doğruluğu: 25°C'de ±0,4°C.
• Çözünürlük: Nem için 12 bit çözünürlük, 0.05% RH; sıcaklık için 14 bit çözünürlük, 0.01°C.
• Ölçme Zamanı: 12 bit nem ölçümü için 110 ms, 14 bit sıcaklık ölçümü için 210 ms.
• Yanıt süresi: Nem yanıt süresi 5 - 10s ve sıcaklık yanıt süresi 10s'dir.

4Elektriksel özellikleri:

• Akım tüketimi: T = 25°C ve Vdd = 3.3V'de tipik değer 250μA ve maksimum değer 700μA'dır.
• İletişim arayüzü: Dijital iki tel arayüzü.

5. Pin Tanımı:

• Güçlü toprak.
• Veriler: iki yönlü seri veri bağlantısı.
• SCK: Serial saat, giriş - sadece.
• VDD: Güç girişi. Ayrıştırma ve filtreleme için VDD ve GND arasında 100nF kapasitör eklenmelidir.
