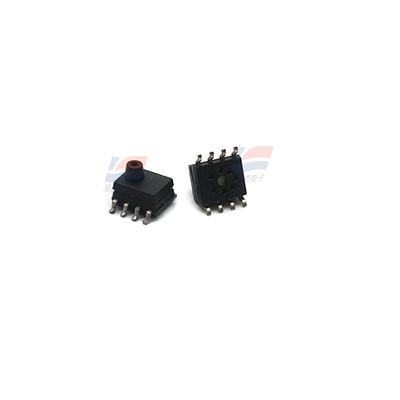

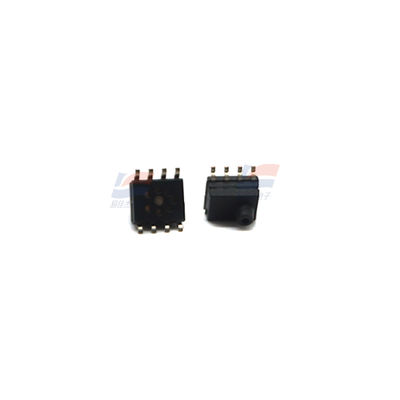

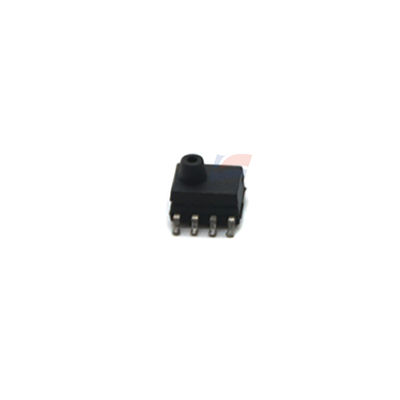

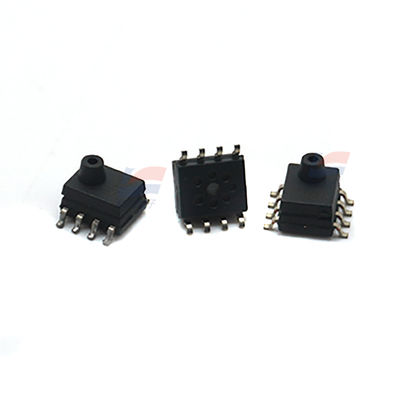

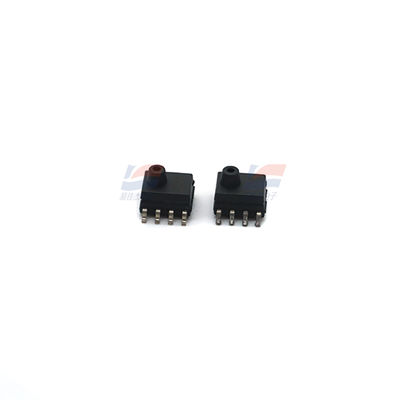

YJJ SM5420C-030A-P-T Giriş Basıncı Sensörü Lastik Basıncı İzleme Sisteminde Kullanılır.

Ürün Tanımı:

YJJ SM5420C-030A-P-T Giriş Basıncı Sensörü Lastik Basıncı İzleme Sisteminde Kullanılır.

Özellikleri:

SM5420C, özellikle otomotiv lastik basıncı izleme sistemlerinde (TPMS) uygulamaları hedefleyen Silicon Microstructures, Inc (SMI) tarafından piyasaya sürülen minyatür SO-8 paketlenmiş mutlak basınç sensörüdür.Motor kontrolüBu ürün SM5108 levha teknolojisine dayanır ve MEMS piezoresistif teknolojisini kullanır.30 psi, ve 100 psi, yüksek hassasiyet ve zorlu ortamlara uyarlanabilirlik özellikleri [2].

Sensör, basınç darbeleri etkisi riskini en aza indirmek için optimize edilmiş bir arayüz tasarımı ile portlu veya havalandırmalı yapılandırmalarda mevcuttur.Farklı uygulama gereksinimlerini karşılamak için standart jel korumalı ve gelsiz özel versiyonlar sunar [2-3]Seramik substrat seri üretim için uygundur ve PCB entegrasyonu ve O halka montajı ile uyumludur [1-2]. Ürün 5V'de çalışır,standart çalışma sıcaklık aralığı 0-70°C, ve bazı modeller -40 °C'den +125 °C'ye kadar uzanır. Çıktı sinyali 25 °C'de en iyi doğrusal uyum algoritmasına dayanır [2]. AEC-Q100 otomotiv sertifikasını ve RoHS uyumluluğu doğrulamalarını geçti,ve otomatik üretim hatlarında ve yüksek güvenilirlik endüstriyel ortamlarda yaygın olarak kullanılır.

SM5420, portlu veya havalandırmalı yapılandırma ile seçilebilir.Havanın giriş kapısından geçmesine izin veren veya genel çevresel basınç algılama için basınç kaynağının pozitif konumlandırılması veya bir O halka mühürle birlikte kullanılırPort yönü, basınç waferinin ön yüzeyine uzun süreli sert ortamlara maruz kalma nedeniyle doğrudan basınç darbeleri etkisinin olasılığını en aza indirmek için seçilir.Cihaz standart olarak jel ile birlikte gelir.Havadaki basınç istasyonları ve meteorolojik istasyonlar gibi maksimum istikrar gerektiren büyük siparişler için, jelsiz versiyonlar mevcuttur.

Özellikler: 15 psi, 30 psi ve 100 psi; geniş çalışma sıcaklık aralığı (-40 ila + 125 ° C); otomatik montaj hatları için uygundur; ultra düşük fiyat; küçük paket boyutu (0,16 inç x 0,16 inç);sabit akım veya sabit voltaj kaynağı; büyük mV çıkış voltajı; sıcaklık telafi veya sıfır noktası kalibrasyonu yok.

Özellikler:
