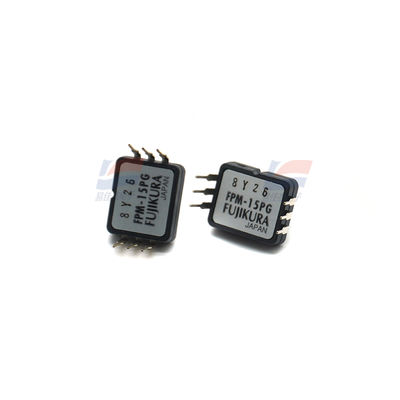

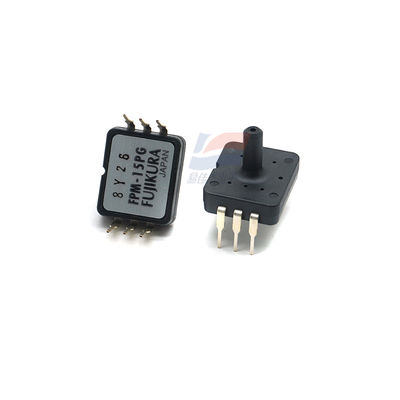

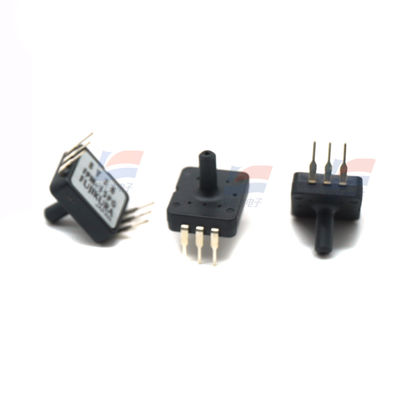

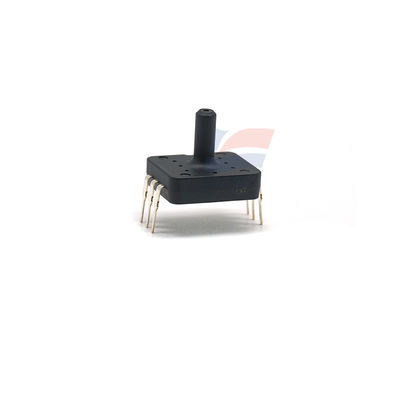

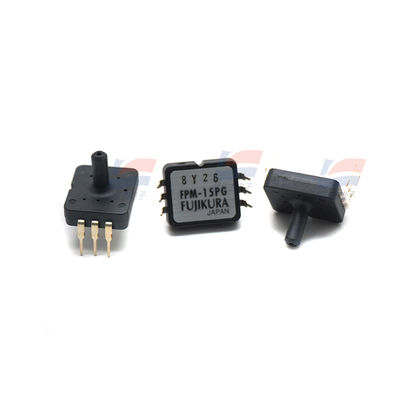

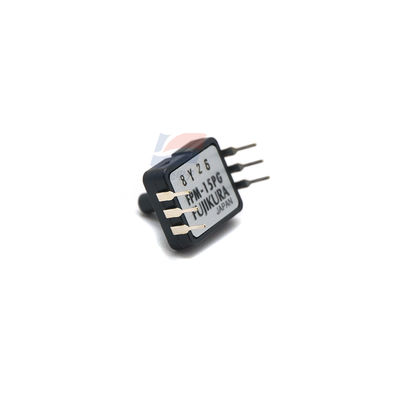

YJJ FPM-15PG Basınç Sensörü Tansiyon Monitörleri, Elektrikli Süpürgeler, Çamaşır Makineleri vb. Alanlarda Kullanılır

Ürün Tanımı:

FPM-15PG basınç sensörü kan basıncı monitörlerinde, vakum temizleyicilerinde, çamaşır makinelerinde vb. kullanılır.

Özellikleri:

Özellikler

Model 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG Birim

Önerilen çalışma koşulları

Basınç tipi Basınç ölçer -

Ad basıncı 13.79 34.47 48.26 103.4 206.8 344.7 482.6 827.4 kPa

Ölçülebilir basınç aralığı -13.79

Sıcaklık aralığı 0 ila 50°C

Basınç ortamı Sadece koroziv olmayan gazlar (sıvı olmayan) -

Heyecan akımı (Sabit) 1.5 mADC

Mutlak maksimum derecelendirme

Maksimum yük basıncı, nominal basıncın iki katı

1.5 kat

derecelendirme

basınç...

Maksimum uyarma akımı 3.0 mADC

Çalışma sıcaklığı -20 ila 100°C

Depolama sıcaklığı -40-120°C

Çalışma nemliği 30 ila 80 (çiy olmayan koşul) %RH

Elektriksel özellikler (Atarım Akımı 1,5mA sabit, ortam sıcaklığı Ta=25deg.C)

Çıkış aralığı voltajı 60 ila 140 mV (0kPa'da nominal basınçta)

Offset voltajı +/-20 (0kPa'da) mV

Köprü direnci 4000 ila 6000 Ω

Yanıt süresi 2 (referans için) msec.

Doğruluk TSO* +/-5

Ölçülebilir basınç

Aralık ((kPa) Parça numarası

-13.79 ila 13.79 FPM-02PG FPM-02PGR

-34.47 ila 34.47 FPM-05PG FPM-05PGR

-48.26 ile 48.26 FPM-07PG FPM-07PGR

-98.07 ila 103.4 FPM-15PG FPM-15PGR

-98.07 ila 206.8 FPM-30PG FPM-30PGR

-98.07 ile 344.7 FPM-50PG FPM-50PGR

-98.07 ila 482.6 FPM-70PG FPM-70PGR

-98.07 ila 827.4 FPM-120PG FPM-120PGR

P1= 0 kPa T1= 0 deg.C

P2= 1/2 x P3 (kPa) T2= 25°C

P3= geri basınç (kPa) T3= 50 deg.C

Değiştirme voltajı (mV)

Voff = V ((P1,T)

Voff(0) = V(P1,T1)

Voff ((25) = V ((P1,T2)

Voff ((50) = V ((P1,T3)

Tam ölçekte çıkış voltajı (mV)

Vfs = V(P3,T)

Vfs(0) = V(P3,T1)

Vfs(25) = V(P3,T2)

Vfs ((50) = V ((P3,T3)

Çıkış aralığı voltajı (mV)

SV = Vfs - Voff

SV(0) = Vfs(0) - Voff(0)

SV(25) = Vfs(25) - Voff(25)

SV ((50) = Vfs ((50) - Voff ((50)

Değiştirme voltajının sıcaklık duyarlılığı (% FS)

TSO = {LARGER ONE} / SV(25) x 100

BÜYÜK BİR = {Voff(0)-Voff(25)} ve {Voff(50)-Voff(25)} arasındaki en büyük mutlak değer

Çıkış aralığı voltajının sıcaklık katsayısı (% FS)

TCS = {max[SV(0),SV(25),SV(50)] - min[SV(0),SV(25),SV(50) } / SV(25) x 100

Doğruluk (% FS)

NL = {V(P2,T2) - [Voff(25) + Vfs(25)]/2 } / SV(25) x 100

Basınç histerezi (% FS)

Fizik = {Voff ↓25 - Voff ↓25 } / SV ↓25 x 100

Voff?? ((25): P3 basıncı ile gerginlik sonrası P1 karşı çıkış voltajı.
