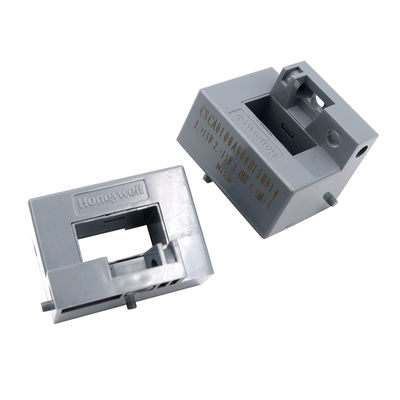

CSCA0100A000B15B01 UPS İletişim Güç Kaynakları İçin Hall Etkisi Tabanlı Açık Döngü Akım Sensörü

      CSCA0100A000B15B01 UPS İletişim Güç Kaynakları için Hall etkili Açık Döngü Akım Sensörü

Ürün Detayları:

CSCA0100A000B15B01, Hall etkili bir açık döngü akım sensörüdür. Ayrıntılı özellikleri aşağıdaki gibidir:

Temel Parametreler:

• Nominal Akım: 100A RMS (25℃'de).
• Ölçüm Aralığı: ±300A.
• Ölçüm Direnci: 70℃'de (±15V, ±25A.t max): Min. 54ohm, Maks. 360ohm.
• Analog Çıkış Akımı: 25mA.
• Dönüşüm Oranı: 1000.
• Hassasiyet (25℃'de): Maks. ±%0,5 (sıfır ofset etkisi dahil).
• Besleme Gerilimi: ±12~15V (±%5).

Parametreler:

• Sensör Tipi: Hall etkisi, açık döngü.
• Çıkış Tipi: Analog.
• Çıkış Direnci: >10k ohm.
• Çalışma Sıcaklığı: -10℃ ila 80℃.
• Saklama Sıcaklığı: -25℃ ila 85℃.

Performans Özellikleri:

• Hall Etkisi Prensibine Dayalı: Çıkış gerilimi uygulanan manyetik alanın genliği ve fazı ile doğrusal olarak ilişkili olan Hall etkisi cihazlarını kullanır, AC, DC ve darbe akımlarının doğru ölçülmesini sağlar.
• Düşük Güç Tüketimi: Düşük güç tüketimi ile enerji tasarrufu gereksinimlerini karşılar.
• İyi Elektriksel İzolasyon: Güvenli ve güvenilir çalışma için birincil ve ikincil devreler arasında yüksek seviyede elektriksel izolasyon sağlar.
• Hızlı Tepki Hızı: Tepki süresi tipik olarak mikrosaniye aralığındadır ve akım değişikliklerine hızlı yanıt verilmesini sağlar.

Uygulama Alanları:

Değişken hızlı sürücüler, aşırı akım koruması, UPS ve iletişim güç kaynakları, akım geri besleme kontrol sistemleri,

robotik ve diğer alanlar için uygundur.

Ambalaj ve Bağlantı:

• Kolay kurulum ve bağlantı için Molex tipi konektör kullanır.
• Genellikle flanşlar aracılığıyla monte edilebilir, belirli bir mekanik kararlılık sunar.
