YJJ OXY-LC-A25-455 OXY-LC-485 Hava Basıncı Ölçümü İçin Oksijen Sensörü Arayüz Tablosu

Ürün Açıklaması:

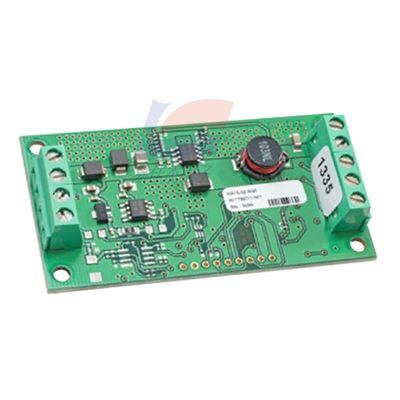

OXY-LC-A25-455 OXY-LC-485 Oksijen Sensör Arayüz Kartı Hava Basıncını Ölçmek İçin Kullanılır

Özellikler:

Güç sağlamak ve

SST'nin zirkonyum dioksit (ZrO2) yelpazesini kontrol etmek için gerekli elektronik aksamı sağlar

sensörler

 Barometrik basınç için dahili basınç sensörü

telafisi

 Kolay kablolama için arayüze monte vidalı terminaller

ters gerilim ve geçici aşırı gerilim

FAYDALARI

Uyarlanabilir yazılım filtrelemesi, hızlı bir sensör sağlar

kararlı bir oksijen çıkışı ile birleşen yanıt

Yüksek doğrulukta doğrusal çıkış

TEKNİK ÖZELLİKLER

Besleme gerilimi

RS485 varyantı: 8—28VDC

Analog varyantlar: 20—28VDC

Besleme akımı 24VDC'de 600mA maks.

12VDC'de 1.2A maks.

Dijital çıkış RS485 (Modbus RTU)

veya PWM

Analog çıkış 4—20mA; yük 600Ω maks

veya 0—10VDC; yük 10kΩ min

Sıcaklık limitleri

Depolama: -40°C ila +85°C

Çalışma: -30°C ila +70°C

Çalışma basınç limitleri1 260—1260mbar mutlak

1) Doğru barometrik basınç telafisi için sensör ve arayüz.

2) %0,1 O2'nin altında uzun süreli çalışma, algılama elemanına zarar verebilir.

3) Belirtilen analog çıkış varyantları doğruluğu, varsayılan kalibrasyon değerinde kalibre edildiğinde geçerlidir. RS485 varyantı

belirtilen doğruluk, %0,1 ila %25 O2 aralığında varsayılan %20,7 O2'de kalibre edildiğinde geçerlidir. Maksimum doğruluk için

%25 O2'nin üzerinde, arayüz ve sensör, sertifikalı gaz kullanılarak gerekli aralığın tam ölçeğine kalibre edilmelidir.

Oksijen aralığı (analog çıkış) 0,12—%25 O2

veya 0,12—%100 O2

Oksijen aralığı (Modbus RTU) 0,12—%100 O2

Kalibrasyondan sonra doğruluk3 %0,5 O2

Kalibrasyondan sonra tekrarlanabilirlik %0,5 O2

Çıkış çözünürlüğü %0,01 O2

Tepki süresi (adım 10—90%)

Hızlı tepki sensörü bağlı: 4s

Standart tepki sensörü bağlı: 15s

İlk ısınma süresi (kararlı çıkışa kadar) 5—10 dakika

Çıkış etkin olmayan başlatma gecikmesi (ısıtıcı ısınması)

KAPALI'dan AÇIK moda: 60s

Beklemeden AÇIK moda (yalnızca RS485): 20s

Üretici: SST Sensing
Ürün Tipi: Basınç Sensörü Geliştirme Araçları RoHS:
Ürün: Sensör Arayüz Kartları
Tip: Oksijen Sensörü
Değerlendirme için araçlar: Barometrik Basınç
Çalışma güç kaynağı gerilimi: 8 V ila 28 V
Marka: SST Sensing
Açıklama/Fonksiyon: Oksijen Sensör Arayüz Kartı
Arayüz tipi: RS485
Maksimum çalışma sıcaklığı: + 70 °C
Minimum çalışma sıcaklığı: - 30 °C
Ürün tipi: Basınç Sensörü Geliştirme Araçları 1
Alt kategori: Geliştirme Araçları
Parça Numarası Diğer Adı: M-OXY-LC-A25-455
Birim Ağırlığı: 46,164 g
