YJJ WF5805F Dalış Aracı Günlüğü için Su geçirmez Dijital Basınç Algılayıcı

Ürün Açıklaması:

WF5805F Su Geçirmez Dijital Basınç Sensörü, Dalış Aracı kayıt defterinde kullanılır

Özellikler:

WF5805F, I²C ve SPI arayüzlerine sahip, yüksek çözünürlüklü bir basınç sensörüdür. Bir silikon piezorezistif basınç elemanı ve yüksek çözünürlüklü 24 bit ΔΣ ADC içerir.

WF5805F, basınç ve sıcaklık için yüksek hassasiyetli 24 bit dijital çıkışlar sunar. Kullanıcılar, uygulama ihtiyaçlarına göre dönüşüm hızını ve yüksekliğini ayarlayabilirler. Tüm dahili hesaplamalar, düşük hesaplama hataları ile sonuçlanan yüksek hızlı 4MHz kayan nokta işlemleri kullanır. Veri telafisi dahili olarak entegre edilmiştir ve iletişim bağlantısı çok basittir.

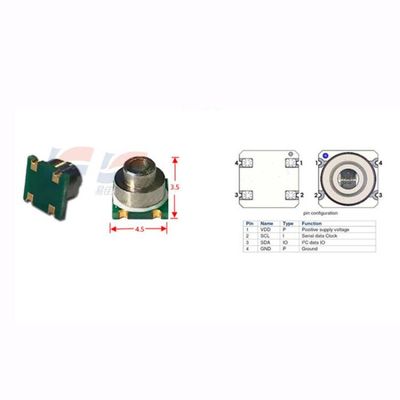

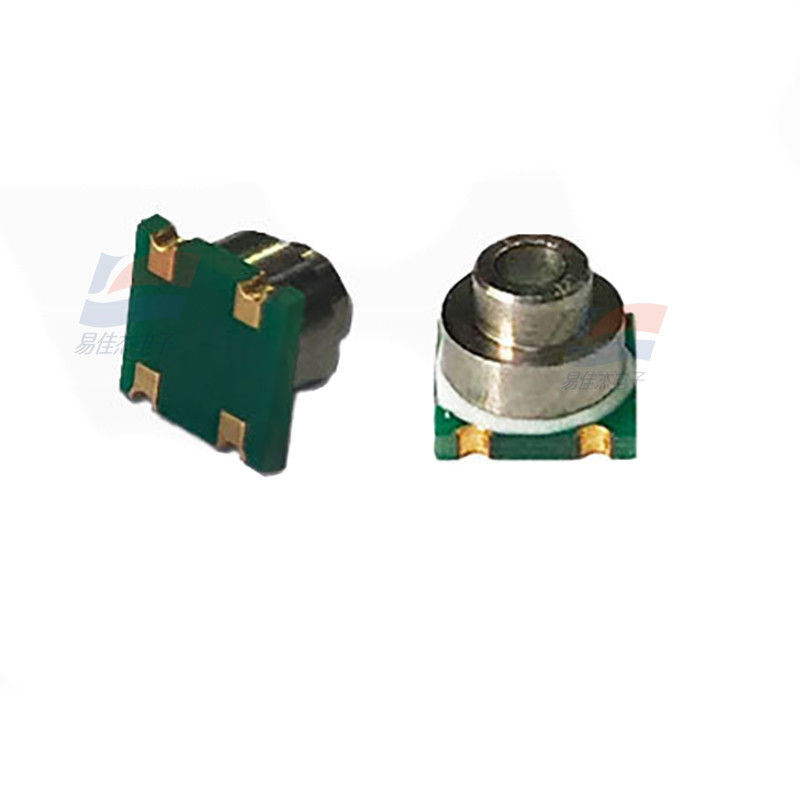

WF5805F sensörü, paslanmaz çelik halka yüzeyi ve alt tabaka ile paketlenmiştir ve RoHS standartlarına uygundur. Sadece 4,5x4,5 mm boyutunda ve 3,5 mm kalınlığında olup son derece küçüktür.

Parametre Adı Harici Koşullar Minimum Tipik Maksimum Birim Açıklamalar

Genel Özellikler

Basınç Aralığı - 0~10; 0~40; 0~200 kPa 1

Aşırı yük basıncı TA = 25℃ 2X FS

Patlama basıncı TA = 25℃ > 3X FS

Çalışma sıcaklığı - -20 ila +85 ℃

Depolama sıcaklığı - -40 ila +125 ℃

Ortam uyumluluğu: hava ve aşındırıcı olmayan gazlar

Elektriksel özellikler

Uyarım gerilimi TA = 25℃ 5 ila 10 V

Uyarım akımı TA = 25℃ 1 ila 2 mA

Köprü kol direnci TA = 25℃ 4, 5, 6 kΩ 2

Sıfır noktası ofseti TA = 25℃ -15 ila 0 ila 15 mV

Tam ölçekli çıkış TA = 25℃

45, 60, 75 mV 10kPa aralığı

60, 75, 90 mV 40kPa aralığı

70, 90, 110 mV 200kPa aralığı

Doğrusallık TA = 25℃ -0.3 ila 0.3 %VFS en uygun doğru çizgi

Sıfır noktası ofset sıcaklık katsayısı TA = 25℃ -0.08 ila 0.08 %VFS

Tam ölçekli çıkış sıcaklık katsayısı TA = 25℃ -0.27 ila -0.22 ila -0.17 %VFS /℃ sabit basınç uyarımı

Tam ölçekli çıkış sıcaklık katsayısı TA = 25℃ -0.03 ila 0.03 %VFS /℃ sabit akım uyarımı

Direnç sıcaklık katsayısı TCR TA = 25℃ 1600 ila 2000 ppm/℃

Basınç histerezisi TA = 25℃ -0.1 ila 0.05 ila 0.1 %VFS

Sıcaklık histerezisi TA = 25℃ -0.3 ila 0.3 %VFS
