YJJ WF200S Silikon Yapılı MEMS Farklı Basınç Algılayıcısı 0 - 10 kPa Aralıkta Tıbbi İzleme için Kullanılır

Ürün Açıklaması:

0 - 10 kPa aralığına sahip WF200S Silikon Yapılı MEMS Diferansiyel Basınç Sensörü, Tıbbi İzleme İçin Kullanılır

Özellikler:

WF200S basınç sensörü, tamamen silikon yapılı bir MEMS diferansiyel basınç sensörüdür.
WF200S, Hewitt tam köprü tasarımını benimser. Standart çalışma güç kaynağı altında, 0 ila 10 kPa arasında değişen basıncın hassas ölçümünü sağlayabilir (birden fazla aralık için özelleştirilebilir) ve çıkış voltajı ile iyi bir doğrusal ilişki sergiler.

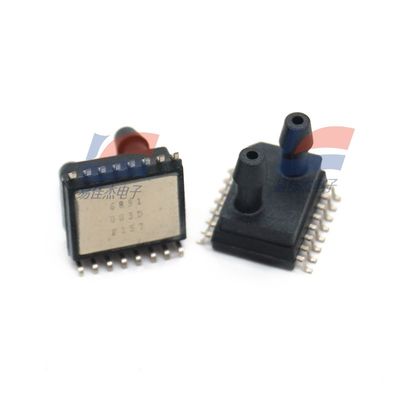

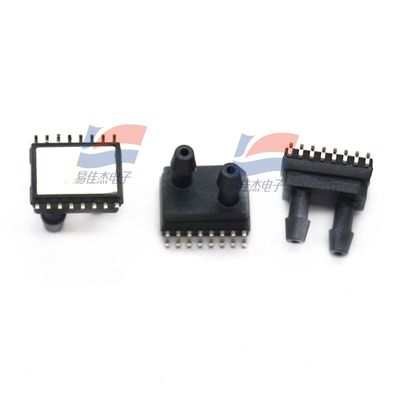

WF200S serisi basınç jeneratörü, çift sensörlü bir hava nozülü yapısı benimser ve SOIC 16 formatında paketlenmiştir.
WF200S, tansiyon monitörleri, ventilatörler, pulmoner fonksiyon ölçerler, hemodiyaliz ekipmanları ve arteriyel skleroz dedektörleri gibi çeşitli tıbbi cihazlarda uygulanabilir.
WF200S diferansiyel basınç sensörü, birden fazla ölçüm aralığının özelleştirilmesini destekler.
Akım aralığı: 5KPa, 10KPa, 20KPa, 40KPa, 100KPa, 200KPa, 300KPa.

WF200S ürününün aşağıdaki temel özellikleri vardır:
Yüksek hassasiyet
Yüksek güvenilirlik
Yüksek hassasiyet

Yüksek kararlılık
Basınç aralığı: 0 - 10 kPa (diferansiyel basınç)
Sabit voltaj güç kaynağı: 0V - 10V
Sabit akım güç kaynağı: 0mA - 2mA
Çalışma sıcaklık aralığı: -40 ila +125°C
Boyut: 10,3 X 10,3 X 10,3 mm

Parametre Adı Harici Koşullar Minimum Tipik Maksimum Birim Açıklamalar

Genel Özellikler

Basınç Aralığı - 0~10; 0~40; 0~200 kPa 1

Aşırı yük basıncı TA = 25℃ 2X FS

Patlama basıncı TA = 25℃ > 3X FS

Çalışma sıcaklığı - -20 ila +85 ℃

Depolama sıcaklığı - -40 ila +125 ℃

Ortam uyumluluğu: hava ve aşındırıcı olmayan gazlar

Elektriksel özellikler

Uyarım voltajı TA = 25℃ 5 ila 10 V

Uyarım akımı TA = 25℃ 1 ila 2 mA

Köprü kol direnci TA = 25℃ 4, 5, 6 kΩ 2

Sıfır noktası ofseti TA = 25℃ -15 ila 0 ila 15 mV

Tam ölçekli çıkış TA = 25℃

45, 60, 75 mV 10kPa aralığı

60, 75, 90 mV 40kPa aralığı

70, 90, 110 mV 200kPa aralığı

Doğrusallık TA = 25℃ -0,3 ila 0,3 %VFS en uygun doğru çizgi

Sıfır noktası ofset sıcaklık katsayısı TA = 25℃ -0,08 ila 0,08 %VFS

Tam ölçekli çıkış sıcaklık katsayısı TA = 25℃ -0,27 ila -0,22 ila -0,17 %VFS /℃ sabit basınç uyarımı

Tam ölçekli çıkış sıcaklık katsayısı TA = 25℃ -0,03 ila 0,03 %VFS /℃ sabit akım uyarımı

Direnç sıcaklık katsayısı TCR TA = 25℃ 1600 ila 2000 ppm/℃

Basınç histerezisi TA = 25℃ -0,1 ila 0,05 ila 0,1 %VFS

Sıcaklık histerezisi TA = 25℃ -0,3 ila 0,3 %VFS
