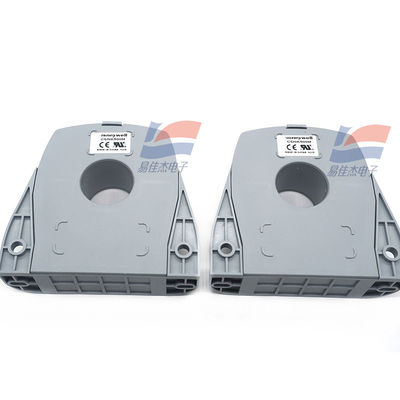

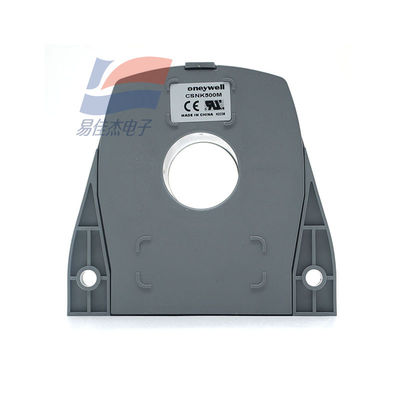

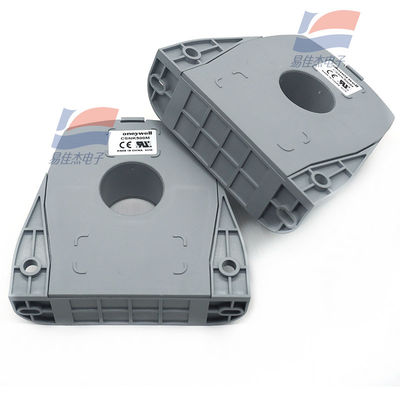

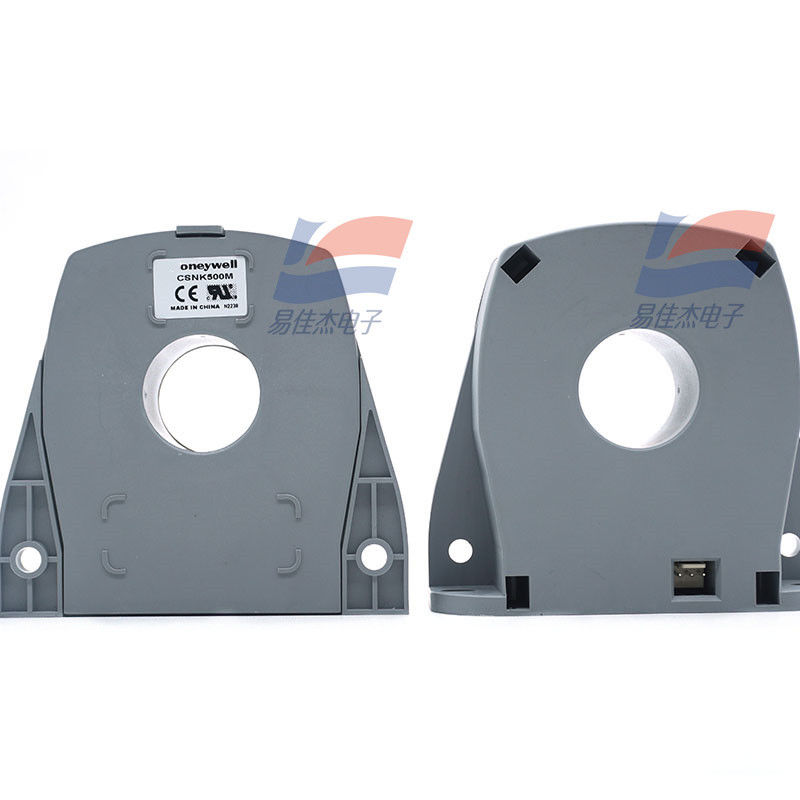

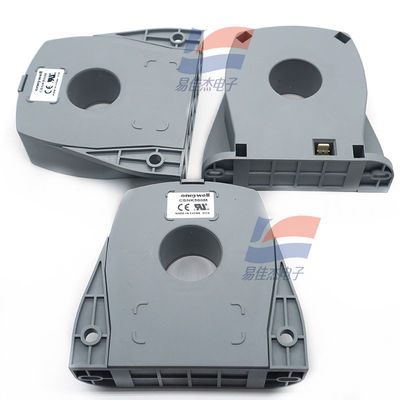

CSNK500M Akım Sensörü Doğru Akım Alternatif Akım Darbeli Akım Ölçümü

                               CSNK500M Akım Sensörü Doğru Akım Alternatif Akım Darbeli Akım Ölçer

Elektriksel Parametreler:

• Nominal Akım: 500A rms (nominal)
• Ölçüm Aralığı:
  • Sürekli akım: 0~±1200A_t
  • AC tepe akımı: 0~±1275A_t
• Ölçüm Direnci (70°C'de):
  • ±15V ile: ±500A'da 0Ω~75Ω_t Maks; ±1000A'da 0Ω~10Ω_t Maks
  • ±18V ile: ±500A'da 0Ω~100Ω_t Maks; ±1275A'da 0Ω~5Ω_t Maks
• Analog Çıkış Akımı (500A'da): 100mA
• Dönüşüm Oranı: 1/5000
• Hassasiyet (25°C): ±0.50%ln'den daha iyi
• Güç Kaynağı Gerilimi: ±15~18V DC (±5%)
• Birincil-İkincil Elektriksel İzolasyon: 6KV_rms/50KHz/1dk

Performans - Dinamik Parametreler:

• Sıfır Ofset Akımı (25°C): ±0.20mA'den daha iyi
• Ofset Akımı Sıcaklık Sürüklenmesi (0~70°C): ±0.30mA'den daha iyi
• Doğrusallık: ±0.10%'den daha iyi
• Tepki Süresi: 1μs'den daha iyi
• Bant Genişliği: DC~100KHz
• di/dT Takip: 100A/μs'den daha iyi

Teknik Özellikler:

• Çalışma Sıcaklık Aralığı: -40~85°C
• Depolama Sıcaklık Aralığı: -40~90°C
• Akım Tüketimi: 20mA artı çıkış akımı
• İkincil İç Direnç (+70°C): 50Ω
• Sensör Muhafazası: Yalıtımlı plastik muhafaza
• Montaj Tipi: 4-pin konnektör

Çalışma Prensibi:

CSNK500M kapalı döngü akım sensörü, birincil/ikincil devreler arasında elektriksel izolasyon ile manyetik kompanzasyon prensibine dayanmaktadır. DC, AC ve darbe akımlarını ölçebilir.
