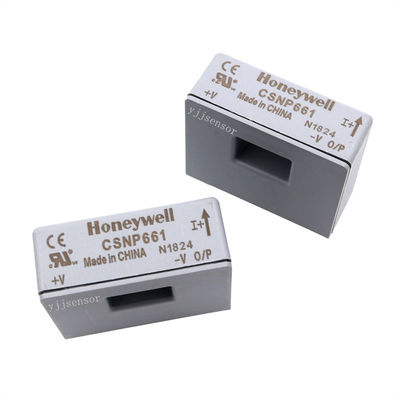

CSNP661 Kaynak Ekipmanı Geri Bildirim Kontrol Sistemleri için Kapalı Döngü Akım Sensörü

CSNP661 Kaynak Ekipmanı Geri İletişim Denetim Sistemleri için Kapalı Döngülü Akım Sensörü

Temel Bilgi:

• Ürün modeli: CSNP661
• Marka: Honeywell
• Sensör Tipi: Hall etkisi ve sıfır akım dengeleme yöntemi temelinde kapalı döngü akım sensörü
• Paket Türü: Modül, tek geçişli
• Pin Sayısı: 3 pin
• Koruma malzemesi: PBT

Ölçüm aralığı:

• İsimlendirilmiş Akım: Açıkça belirtilmemiştir (ölçülebilir aralık: ±90A)
• Ölçülebilir Akım Türleri: DC, AC ve impuls akımı

Ürün Özellikleri:

• Yüksek hassasiyet: ±0.5%'e kadar doğruluk
• Hızlı Yanıt: Yanıt süresi < 0,5μs
• Elektrik İzolasyonu: Hall etkisi yoluyla birincil ve ikincil devreler arasındaki elektrik izolasyonu
• Güçlü Aşırı yükleme kapasitesi: Yüksek aşırı yükleme akımlarına dayanır
• Geniş çalışma sıcaklık aralığı: -40°C - +85°C
• Mükemmel doğrusallık: doğrusallık ±0,1%

Çalışma koşulları:

• Güç kaynağı voltajı: ±12V ila ±15V DC
• Bobin Direnci: 30Ω

Fiziksel özellikleri:

• Montaj yöntemi: PCB montajı, delik içi
• Boyutlar: Modül tipi tek geçişli yapı (özel boyutlar mevcut değil)
• Ağırlığı: 23.375 gram

Uygulama alanları:

• Değişken frekanslı sürücüler: Normal işleyişi ve ekipman korumasını sağlamak için VFD'lerde akım monitörleri
• Aşırı akım koruması: ayarlanmış değerlerin aşılması durumunda korumayı tetiklemek için devrelerde gerçek zamanlı akım izleme
• Güç kaynağı sistemleri: istikrarlı güç kaynağı ve koruma için güç çıkışı akımı izler
• Geri bildirim kontrol sistemleri: hassas kontrol için doğru mevcut verileri sağlar
• Robotik: Hareket kontrolü ve hata teşhisi için robot tahrik sistemlerinde motor akımı monitörleri
• Kaydırma ekipmanları: Kaydırma kalitesini ve ekipman güvenliğini sağlamak için akım monitörleri
