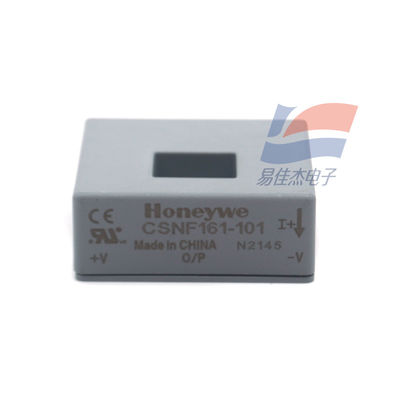

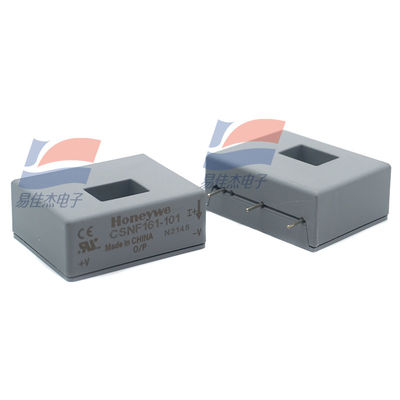

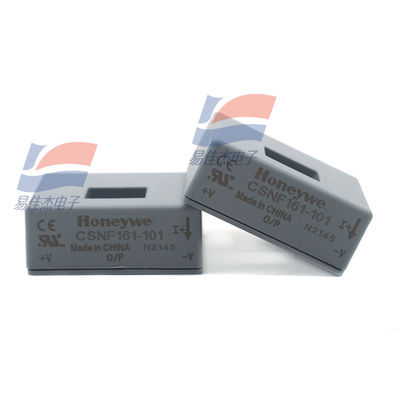

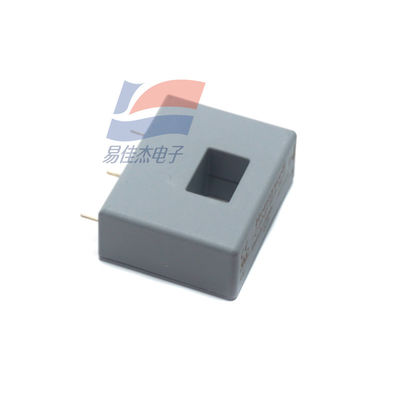

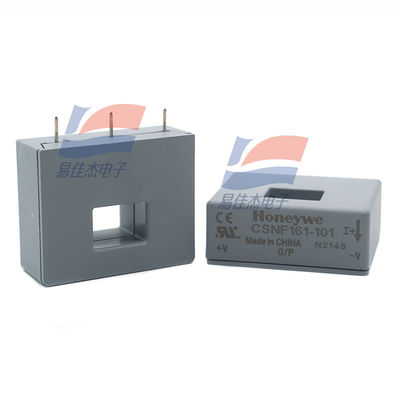

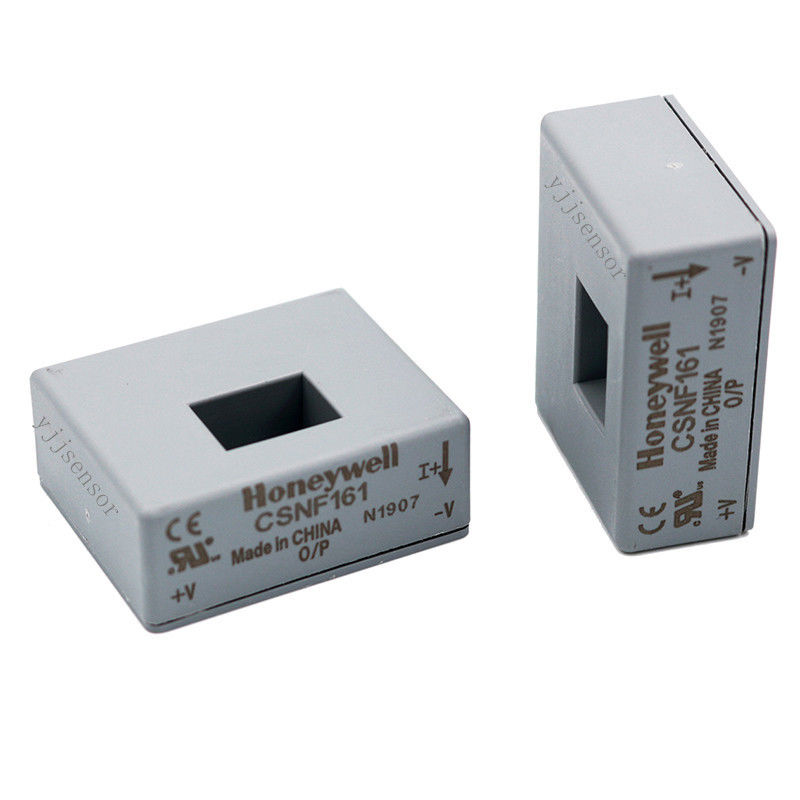

CSNF161 CSNF161-101 Geri Bildirim Kontrol Sistemleri için Kapalı Döngü Akım Sensörü

CSNF161 CSNF161-101 Geri bildirim kontrol sistemleri için kapalı döngü akım sensörü

Temel Bilgi:

• Ürün modeli: CSNF161-101
• Sensör Tipi: Her zaman sensör çekirdeğinde sıfır manyetik flüs sağlayan Hall etkisi ve sıfır akım dengeleme yöntemi (geri bildirim sistemi) tabanlı kapalı döngü akım sensörü.

Ölçüm aralığı:

• Rütbeli akım: 100A
• Ölçülebilir Akım Arası: ±150A (DC, AC ve impuls akım ölçümünü destekler)

Ürün Özellikleri:

• Yüksek hassasiyet: ±0.5%'e kadar doğruluk
• Hızlı Yanıt: Yanıt süresi < 0,5μs
• Elektrik İzolasyonu: Birincil ve ikincil devreler arasında yüksek dereceli elektrik izolasyonu; izolasyon voltajı: 3kVRMS/50kHz/1min
• Güçlü Aşırı yükleme kapasitesi: Yüksek aşırı yükleme akımlarına dayanabilir
• Geniş çalışma sıcaklık aralığı: -40°C - +85°C

Çalışma koşulları:

• Güç kaynağı voltajı: ±12V ila ±15V DC (±5%)
• Bobin Direnci: 30Ω

Uygulama alanları:

• Değişken frekanslı sürücüler: Normal çalışmayı sağlamak ve ekipmanları korumak için değişken frekanslı sürücülerde akım monitörleri
• Aşırı akım koruması: Akım ayarlanmış değerleri aştığında koruma mekanizmalarını tetiklemek için devrelerde gerçek zamanlı akım izleme
• Güç kaynağı sistemleri: Güç kaynağının çıkış akımını izler, böylece istikrarlı bir güç kaynağı ve koruma sağlanır.
• Geri bildirim kontrol sistemleri: Kesin bir kontrol elde etmek için geri bildirim kontrol sistemleri için doğru güncel bilgi sağlar
• Robotik: Motor akımını izlemek için robot tahrik sistemleri için uygundur, doğru hareket kontrolüne ve hata teşhisine yardımcı olur
• Kaynak ekipmanları: Kaynak kalitesi ve ekipman güvenliğini sağlamak için kaynak ekipmanlarında akım izleyicileri
