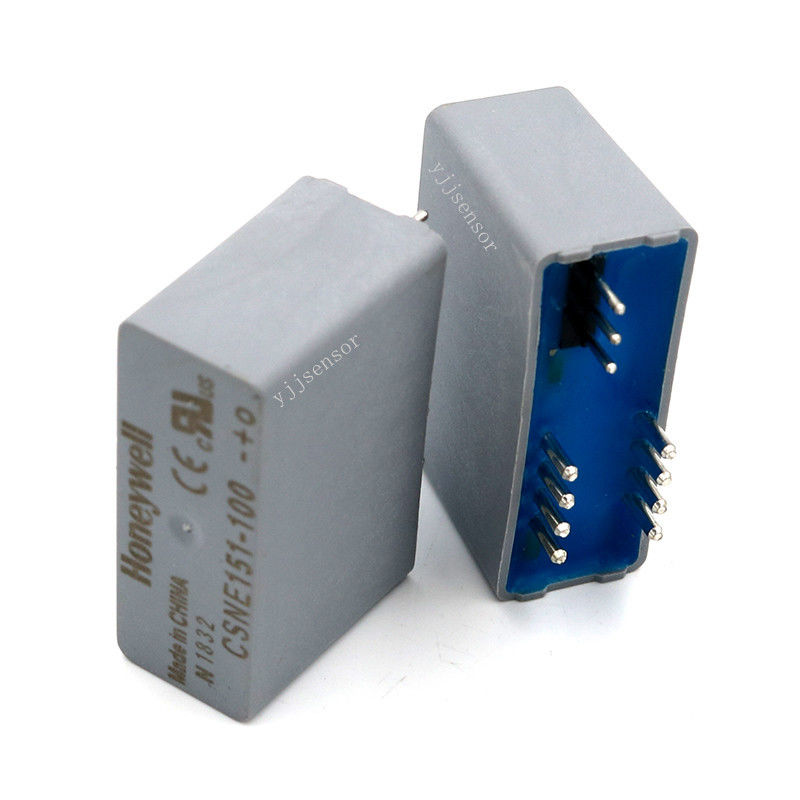

CSNE151-100 Otomotiv Elektronik Robotu İçin Kapalı Döngülü Akım Sensörü

                           CSNE151-100 Otomotiv Elektroniği Robotu için Kapalı Döngü Akım Sensörü

Çalışma Prensibi:

Manyetik kompanzasyon prensibine dayalı olup, manyetorezistif veya Hall etkisi tipi kapalı döngü akım sensörüne aittir. Sıfır akı yöntemini (geri besleme sistemi) kullanarak, sensör çekirdeğindeki manyetik akıyı sürekli olarak sıfıra yakın tutar. Sıfır akıyı dengelemek için gereken akım, iletkenden geçen birincil akımla orantılıdır. Cihaz çıkışı olarak bu kapalı döngü akımı, birincil ve ikincil sargıların dönüş oranına göre ölçeklendirilmiş birincil akımı yansıtır ve bu, bir direnç aracılığıyla voltaja dönüştürülebilir.

Elektriksel Parametreler:

• Nominal Akım: 25A.t rms.
• Ölçüm Aralığı: 0~±50A.t rms, 0~±90A.t rms.
• Ölçüm Direnci: ±15V güç kaynağında, maks. ±25A için 54360Ω, maks. ±50A için 54150Ω, maks. ±90A için 5454Ω.
• Analog Çıkış Akımı: 25mA.
• Dönüş Oranı: 1-2-3-4:1000.
• Hassasiyet: +25°C @25A: ±0.25% In'den daha iyi (nominal akımın ±%0.25'inden daha iyi).
• Besleme Gerilimi: ±12 ila 15V (±%5).

Hassasiyet - Dinamik Parametreler:

• Sıfır Ofset Akımı: @+25°C: ±0.15mA'den daha iyi ( ±0.15mA'den daha iyi).
• Ofset Akımı Sıcaklık Sürüklenmesi: 0~70°C: ±0.6mA'den daha iyi ( ±0.6mA'den daha iyi).
• Doğrusallık: ±%0.2'den daha iyi ( ±%0.2'den daha iyi).
• Tepki Süresi: @%50: 200ns'den daha iyi (200ns'den daha iyi).
• Bant Genişliği: DC - 200kHz.
• di/dt Doğru İzleme: 〉50A/μs.

Diğer Parametreler:

• Elektriksel Yalıtım: 50Hz/1dk, 5kV.
• Çalışma Sıcaklık Aralığı: -40°C…+85°C.
• Saklama Sıcaklık Aralığı: -40°C…+90°C.
• Akım Tüketimi: 12 + çıkış akımı mA.
• İkincil İç Direnç: (+70°C) 66Ω.
• Birincil İç Direnç: <1.25/dönüş mΩ.
• Ağırlık: 14g.
• Sensör Muhafaza Malzemesi: %30 cam elyaf takviyeli PBT (UL94-V0 sınıfı).

Ürün Özellikleri:

• Manyetik kompanzasyon prensibine dayalı yüksek ölçüm hassasiyeti.
• Geniş uygulama alanı ile DC, AC veya darbeli akımı ölçebilme yeteneği.
• Birincil/ikincil devreler arasında elektriksel izolasyon, güvenlik ve parazit önleme sağlar.
• Düşük sıfır ofset akımı ve düşük sıcaklık sürüklenmesi, farklı sıcaklık ortamlarında kararlı performans sağlar.
• Kısa tepki süresi, hızla değişen akımlar için ölçüm gereksinimlerini karşılamak üzere akım değişikliklerinin hızlı ve doğru bir şekilde izlenmesini sağlar.

Uygulama Alanları:

• Endüstriyel Sektör: Normal çalışma ve güvenliği sağlamak için motorlar, frekans konvertörleri ve kaynak makineleri gibi ekipmanlar için akım izleme ve kontrolü.
• Otomotiv Elektroniği: Enerji yönetimi ve arıza teşhisi için akımı izlemek üzere elektrikli araçlar, otomotiv motor kontrol sistemleri vb. için batarya yönetim sistemlerinde kullanılır.
• İletişim ve Ağ: İletişim cihazları için kararlı güç kaynağı ve verimli enerji kullanımı sağlamak için güç sistemlerindeki akımı izler.
• Robotik: Robot hareketinin hassas kontrolü için motor akımını doğru bir şekilde ölçmek üzere robot tahrik sistemlerinde uygulanır.
