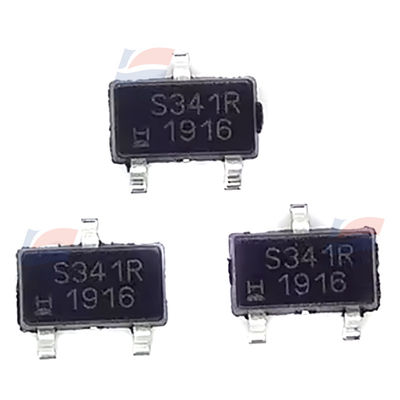

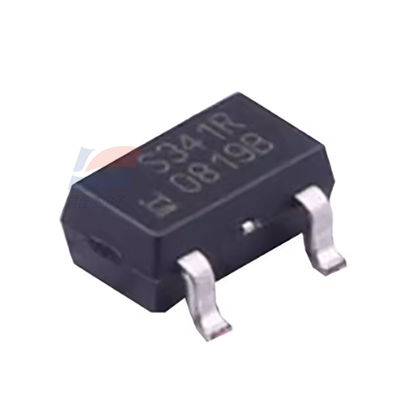

YJJ SS341RT Tek Kutup Dijital Hall Etkili Sensör SOT23 3-Pin Fırçasız Motorlarda Kullanılır

Ürün Açıklaması:

SS341RT Tek Kutuplu Dijital Hall Etkisi Sensörü SOT23 3-Pin Fırçasız Motorlarda Kullanılır

Özellikler:

SS340RT/SS440R sensör IC'si, kalıcı bir mıknatısın veya bir elektromıknatısın manyetik alanı tarafından çalıştırılan küçük ve evrensel bir dijital Hall etkisi cihazıdır. Tek kutuplu: kuzey (SS340RT) veya güney (SS440R) yanıt verecek şekilde tasarlanmıştır. Bu tek kutuplu Hall IC'leri üç farklı manyetik hassasiyet sunar.

Çok çeşitli potansiyel uygulamaları karşılamak için: • SS341RT ve SS441R, 25°C'de [77°F] tipik 75 G çalışma noktası ile en yüksek hassasiyeti sunar.

SS343RT ve SS443R, 25°C'de [77°F] tipik 135 G çalışma noktası ile orta hassasiyet sunar.

SS349RT ve SS449R'nin hassasiyeti en düşüktür ve 25°C'de [77°F] tipik 305 G çalışma noktasına sahiptir. Bu sensörler iki paket şeklinde gelir: • SS340RT, küçük bir SOT-23 yüzeye montaj paketine sahiptir.

SS440R, kurşunlu düz TO-92 tipi bir pakette mevcuttur.

SS340RT'nin küçük boyutu, daha az PC kartı alanı gerektirir ve daha küçük bileşenler için kullanılmasını sağlar. 3 Vdc kapasitesi, enerji verimliliğini artırmak için düşük voltajlı uygulamalarda kullanılabilir.

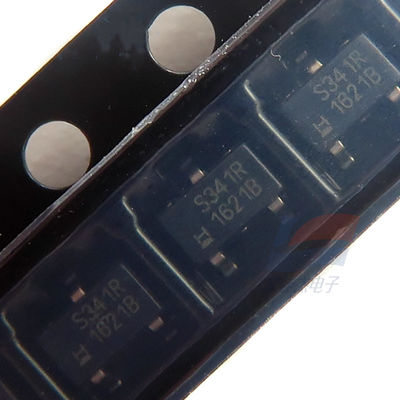

SS340RT serisi bant ve makara (makara başına 3.000) sunar. SS440R serisi toplu ambalajda (torba başına 1.000 adet) mevcuttur.

Tek kutuplu Hall IC sensörü, kalıcı bir mıknatısın veya bir elektromıknatısın manyetik alanı tarafından çalıştırılabilen küçük, çok amaçlı bir dijital Hall etkisi cihazıdır. Kuzeyden güneye tek kutupluya yanıt verecek şekilde tasarlanmıştır ve yüksek, orta ve düşük manyetik hassasiyetlere sahiptir. Kurulum sırasında cihazı potansiyel hasarlardan koruyabilen yerleşik polarite ters bağlantı korumasına sahiptir.

Geniş sıcaklık aralığı: -40 °C ila 150 °C

Uygulama programının esnekliğini artırın

Düşük voltaj 3 V özelliği

ESD Sınıf 2 ile sağlam IC tasarımı

Özellik

Sayısal değer

Teknoloji Dijital

Kurulum türü yama

Manyetik tür tek kutuplu

Paket türü SOT 23

Pin sayısı: 3

Üretici Parça Numarası SS341RT

Açıklama MANYETİK ANAHTAR TEK KUTUPLU SOT23-3

Ambalaj Digi-Reel?

Seri SS340RT

Fonksiyon Tek Kutuplu Anahtar

Teknoloji Hall Etkisi

Polarizasyon Kuzey Kutbu

Algılama Aralığı: -13.5mT Gezi, -1mT Bırakma

Test Koşulu -40 ° C ila 150 ° C

Gerilim - Besleme 3V ~ 24V

Akım - Besleme (Maks) 8mA

Akım - Çıkış (Maks) 20mA

Çıkış Tipi Açık Kollektör

Özellikler -

Çalışma Sıcaklığı: -40 ° C ila 150 ° C (TA)

Montaj Tipi Yüzeye Montaj

Tedarikçi Cihaz Paketi SOT-23-3

Paket / Kutu TO-236-3, SC-59, SOT-23-3
