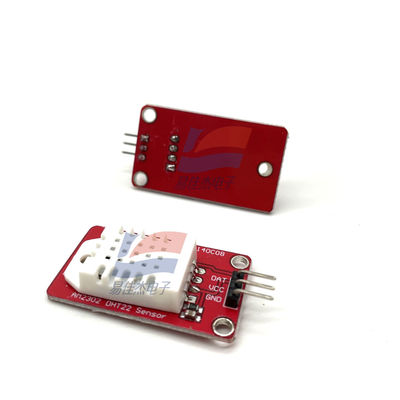

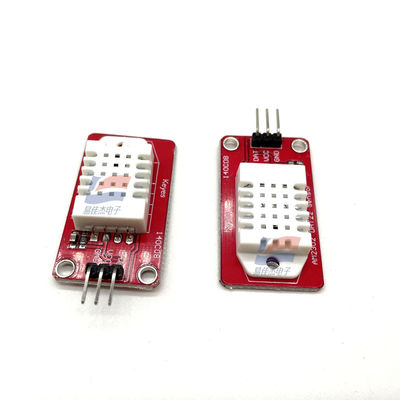

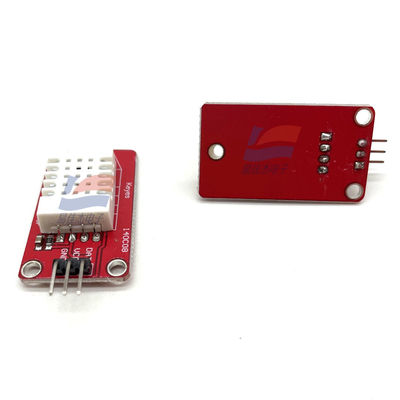

                                          DHT22 Dijital Sıcaklık ve Nem Sensörü

Genel Bakış:

AM2302 veya RHT03 olarak da bilinen DHT22, ortam sıcaklığını ve nemini algılamak için standart bir tek telli arayüz kullanan kalibre edilmiş bir dijital sıcaklık ve nem sensörüdür.

Özellikler:

• Yüksek Hassasiyet:
  • Nem: Ölçüm aralığı %0 - %99,9 RH, doğruluk ±%2 RH.
  • Sıcaklık: Ölçüm aralığı -40°C - 80°C, doğruluk ±0,5°C.
• Yüksek Güvenilirlik: Yüksek güvenilirlik ve mükemmel uzun süreli kararlılık sağlamak için özel dijital modül toplama teknolojisi ve sıcaklık-nem algılama teknolojisi kullanır.
• Düşük Güç Tüketimi: Çok düşük güç tüketimi sergiler, sıkı güç gereksinimleri olan çeşitli uygulamalar için uygundur.
• Uzun Mesafe İletimi: Sinyal iletim mesafesi 20 metreden fazla olabilir.

Elektriksel Özellikler:

• Çalışma Gerilimi: 3.3V - 5.5V (5V güç kaynağı önerilir).
• Çalışma Akımı:
  • Ölçüm sırasında: 1 - 1.5mA.
  • Bekleme modunda: 40 - 50μA.
• Çıkış Sinyali: Tek telli bir veri yolu üzerinden iletilen dijital sinyal.

Fiziksel Özellikler:

• Boyutlar: 27mm x 59mm x 13.5mm.
• Ağırlık: Yaklaşık 2.4g (yalnızca DHT22 sensörü).
• Pin Tanımı: Tipik olarak 4 pin:
  • VCC (güç kaynağı pini), DATA (veri pini), NC (bağlantısız pin), GND (toprak pini).

Uygulama Alanları:

• HVAC (Isıtma, Havalandırma ve İklimlendirme): Konforlu bir ortam sağlamak için iç mekan sıcaklığını ve nemini izler ve kontrol eder.
• Ev Aletleri: Akıllı nemlendiriciler, nem alma cihazları, klimalar vb. gibi, ortam koşullarına göre çalışma modlarını otomatik olarak ayarlar.
• Tıbbi: Tıbbi güvenlik ve ilaç kalitesini sağlamak için hastane koğuşlarında, ilaç depolama odalarında vb. sıcaklık ve nemi izler.
• Hava Durumu İstasyonları: Hava tahmini ve iklim araştırmaları için ortam sıcaklığı ve nem verilerini toplayan meteorolojik izleme ekipmanının bir parçası olarak.
• Endüstriyel Otomasyon: Süreç kararlılığını ve ürün kalitesini sağlamak için üretim atölyelerinde, depolarda ve diğer endüstriyel ortamlarda sıcaklık ve nemi izler.

Önlemler:

• 3.3V güç kaynağı ile beslendiğinde, hat voltaj düşüşünden kaynaklanan ölçüm hatalarını önlemek için kablo uzunluğu 1 metreyi geçmemelidir.
• Sensör örnekleme hızı 0.5Hz'i geçmemelidir, yani her 2 saniyede bir yeni veri elde edilebilir.
• Önerilen depolama ortamı: Sıcaklık 10°C - 40°C, nem %60 RH'nin altında.
