AM2302 Sıcaklık Nem Kompozit Sensörü Ev Ortamı Kontrolü İçin Evcil Hayvan/Hayvancılık Yetiştiriciliği İçin

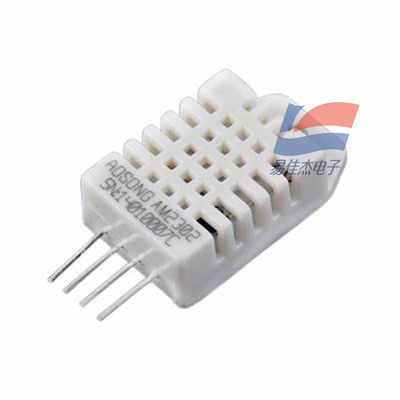

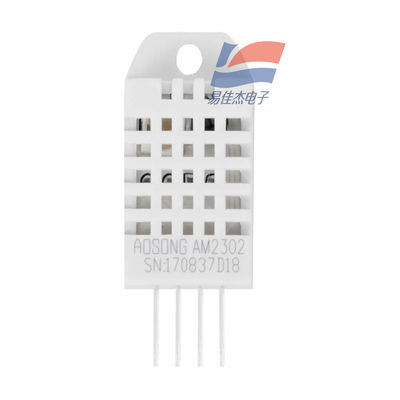

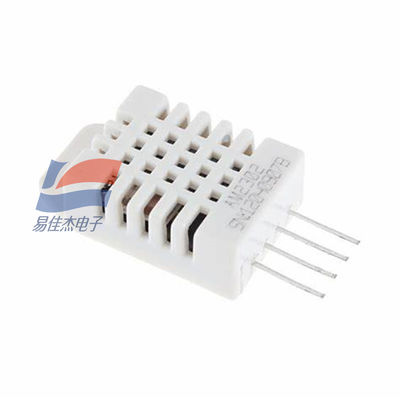

                                           AM2302 Sıcaklık Nem Kompozit Sensör

1. Genel Bakış:

AM2302, kalibre edilmiş dijital sinyal çıkışına sahip birleşik bir sıcaklık ve nem sensörüdür. Son derece yüksek güvenilirlik ve mükemmel uzun süreli kararlılık sağlayan özel dijital modül toplama teknolojisi ve sıcaklık-nem algılama teknolojisi uygular.

2. Çalışma Prensibi:

Sensör, kapasitif bir nem algılama elemanı, yüksek hassasiyetli bir sıcaklık algılama elemanı ve yüksek performanslı 8 bitlik bir mikrodenetleyiciden oluşur. Kalibrasyon katsayıları, sensör içindeki algılanan sinyallerin işlenmesi sırasında çağrılan bir program olarak mikrodenetleyicide saklanır.

3. Besleme Gerilimi:

3.3 - 6V

4. Sinyal İletimi:

• 40 bitlik veri iletimi (MSB önce) ile tek telli seri arayüz kullanır.
• İletişim süresi: Döngü başına yaklaşık 5ms.
• Veri formatı: 16 bit nem verisi + 16 bit sıcaklık verisi + 8 bit kontrol toplamı.

5. Ölçüm Aralığı ve Doğruluk:

• Nem:
  • Aralık: %0 - %100 RH
  • Doğruluk: %2 - %5 RH
• Sıcaklık:
  • Aralık: -40 - 80°C
  • Doğruluk: ±0.5°C

6. Güç Tüketimi:

2.5mA maks. (dönüşüm sırasında, yani veri talep edildiğinde)

7. Boyutlar:

• Ana gövde: 27mm x 59mm x 13.5mm
• Kablo uzunluğu: 23cm

8. Tepki Süresi:

• Ana bilgisayarın AM2302'den okuduğu sıcaklık ve nem verileri her zaman önceki ölçüm değeridir.
• İki ölçüm arasındaki aralık uzun olduğunda, art arda iki kez okuyun ve ikinci değeri gerçek zamanlı veri olarak alın.
• İki okuma arasındaki minimum aralık: 2 saniye.

9. Arayüz Açıklaması:

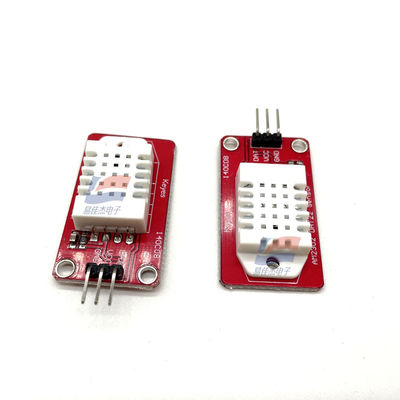

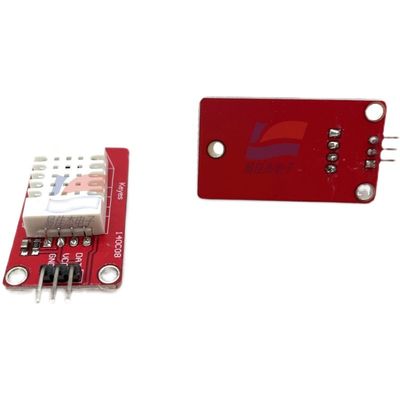

• Tipik olarak 3 - 5V güç pini, veri pini ve toprak pini içerir.
• Veri iletimi için tek bir tel kullanmasına rağmen, Dallas 1 telli veri yolu ile uyumsuzdur.
• Birden fazla sensör için, her birinin bağımsız bir veri pini olmalıdır.
• Sensörün içinde VCC ve veri pinini bağlayan 5.1kΩ çekme direnci bulunur, bu nedenle harici çekme dirençleri genellikle gereksizdir.
