AD590JH Çift Pim Entegre Devre Sıcaklık Sensörü Yüksek Kalibrasyon Doğruluğu ve Elektriksel Direnç

Büyük resim : AD590JH Çift Pim Entegre Devre Sıcaklık Sensörü Yüksek Kalibrasyon Doğruluğu ve Elektriksel Direnç

Ürün ayrıntıları:

Menşe yeri:	ABD
Model numarası:	AD590JH

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1
Fiyat:	pazarlık edilebilir

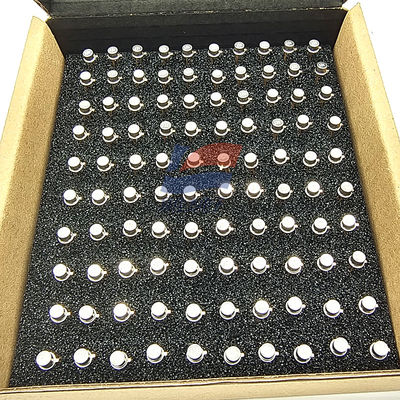

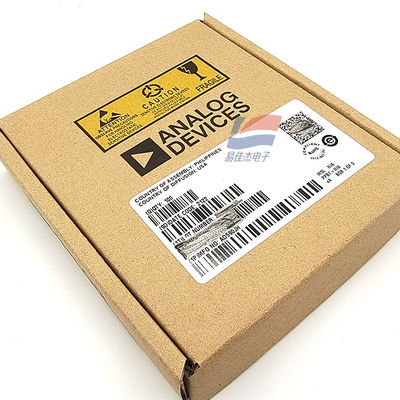

Ambalaj bilgileri:	Kağıt kutu
Teslim süresi:	3-5 iş günü
Ödeme koşulları:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini:	5000 adet.

İletişim

AD590JH Çift Pim Entegre Devre Sıcaklık Sensörü Yüksek Kalibrasyon Doğruluğu ve Elektriksel Direnç

Açıklama

Besleme Gerilimi Aralığı:	4V ~ 30V	Ölçüm sıcaklığı aralığı:	-55 ℃ ~ +150 ℃
Kalibrasyon doğruluğu:	± 5.0 ℃ (25 ℃)	akkage tipi:	3 pimli ila 52 metal paket
Montaj Tipi:	Çukurdan	Boyutlar (U×G×Y):	5.84mm × 5.84mm × 3.81mm
Vurgulamak:	Elektriksel Direnç Sıcaklık Sensörü , Entegre Devre Sıcaklık Sensörü , AD590JH Sıcaklık Sensörü

AD590JH Çift Pim Entegre Devre Sıcaklık Sensörü

1. Temel Prensip:

AD590JH, mutlak sıcaklıkla orantılı bir akım çıkışı sağlar. 4V ila 30V'luk bir güç kaynağı voltaj aralığında, 1μA/K'lik bir düzenleme katsayısına sahip yüksek empedanslı bir sabit akım regülatörü gibi davranır. Çip üzerindeki ince film dirençleri, 298.2K (25°C)'de 298.2μA çıkış verecek şekilde lazerle ayarlanmıştır.

2. Temel Özellikler:

Geniş Çalışma Sıcaklık Aralığı: -55°C ila +150°C arasında normal olarak çalışabilir.
Orta Kalibrasyon Doğruluğu: AD590 serisinde nispeten daha düşük hassasiyetli bir model olarak, kalibrasyon doğruluğu ±5.0°C'dir ve yine de birçok genel hassasiyetli sıcaklık ölçüm senaryosu için uygundur.
Mükemmel Doğrusallık: Ölçüm aralığının tamamında iyi doğrusallığı koruyarak, ölçüm sonuçlarının doğruluğunu ve kararlılığını sağlar.
Geniş Besleme Gerilimi Aralığı: Çeşitli güç ortamlarına uyum sağlayarak 4V ila 30V'luk geniş bir güç kaynağı gerilimi aralığında çalışır.
Akım Çıkış Sinyali: Yüksek empedanslı akım çıkışı, uzun kablolar üzerindeki voltaj düşüşlerine karşı duyarsızdır, bu da onu uzaktan algılama için uygun hale getirir ve çoğullamayı uygulamayı kolaylaştırır.
Elektriksel Dayanıklılık: 44V'a kadar ileri voltaja ve 20V'a kadar ters voltaja dayanabilir. Güç kaynağı anormallikleri veya pin ters çevirmeleri genellikle cihaza zarar vermez.

3. Paket Tipi:

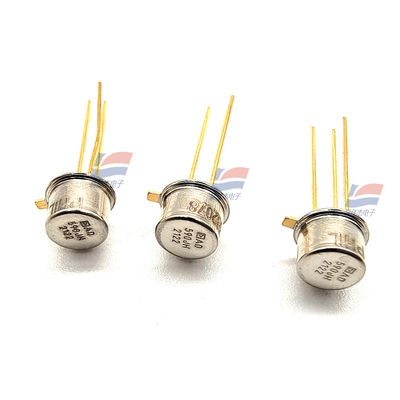

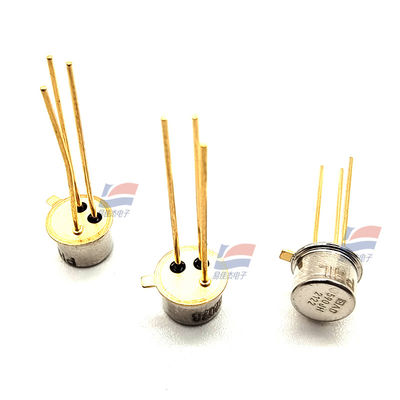

Çeşitli devre kartlarına montaj için uygun, iyi elektriksel performans ve mekanik kararlılık sunan 3 pimli TO-52 metal kutu paketi kullanır. Montaj tipi delikten montajdır.

4. Boyutlar:

Uzunluk: 5.84mm
Genişlik: 5.84mm
Yükseklik: 3.81mm

5. Uygulama Alanları:

Geleneksel elektriksel sıcaklık sensörlerinin şu anda kullanıldığı 150°C'nin altındaki herhangi bir sıcaklık algılama uygulaması için uygundur, örneğin:

Ayrık bileşenler için sıcaklık telafisi veya kalibrasyonu
Mutlak sıcaklıkla orantılı önyargılama
Akış hızı ölçümü
Sıvı seviyesi tespiti
Rüzgar hızı ölçümü

Parametre Kategorisi	Belirli Parametreler
Ürün Modeli	AD590JH
Üretici	Analog Devices (ADI)
Sensör Tipi	Entegre Devre Sıcaklık Sensörü (Akım Çıkış Tipi)
Çalışma Prensibi	Mutlak sıcaklıkla orantılı çıkış akımı (1μA/K)
Temel Parametreler
- Besleme Gerilimi Aralığı	4V ~ 30V
- Ölçüm Sıcaklık Aralığı	-55℃ ~ +150℃
- Kalibrasyon Doğruluğu	±5.0℃ (25℃'de)
- Doğrusallık	Tam ölçüm aralığında iyi doğrusallık
- Çıkış Özellikleri	Yüksek empedanslı akım çıkışı (25℃'de 298.2μA)
- Sıcaklık Katsayısı	1μA/K (mutlak sıcaklıkla orantılı)
Elektriksel Özellikler
- İleri Gerilim Dayanımı	44V (maksimum)
- Ters Gerilim Dayanımı	20V (maksimum)
- Çıkış Empedansı	Yüksek empedans (uzun hat iletimi için uygun)
Paket ve Boyutlar
- Paket Tipi	3 pimli TO-52 metal kutu paketi
- Montaj Tipi	Delikten Montaj
- Boyutlar (U×G×Y)	5.84mm × 5.84mm × 3.81mm
Uygulama Senaryoları	Sıcaklık telafisi, mutlak sıcaklık önyargısı, akış/sıvı seviyesi/rüzgar hızı ölçümü, ayrık bileşen sıcaklık tespiti, vb.
Tipik Uygulama Devresi	Gerilim dönüşümü için bir direnç gerektirir (örneğin, bir 10kΩ direnç dönüştürür 1μA/K'yi 10mV/K'ye)
Notlar	Fiyatlar tedarik platformuna ve miktara göre değişir; devre parametreleri kullanılırken senaryolara göre tasarlanmalıdır.
