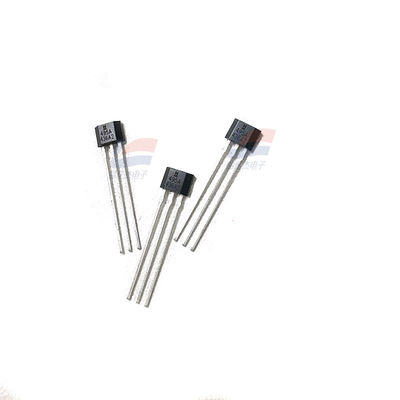

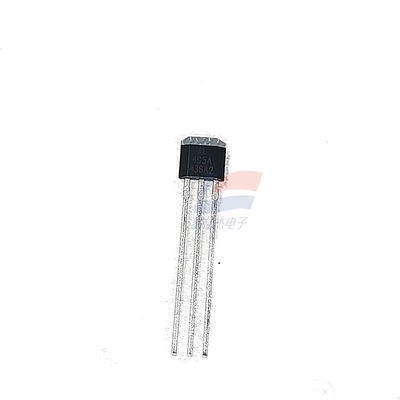

YJJ SS496B Doğrusal Hall Sensörü Elektrikli Bisikletler için Kullanılır

Ürün Tanımı:

SS496B Doğrusal Hall Sensörü Elektrikli Bisikletler için Kullanılır

Özellikleri:

SS496B serisi maliyet düşürücü minyatür orantılı doğrusal Hall etkisi sensörleri; Yüzey montajı

SS496B serisi MRL (Miniature Proportional Linear) sensörü, kalıcı bir mıknatıs veya elektromıknatıs manyetik alanı ile çalıştırılabilen çok fonksiyonel doğrusal bir Hall etkisi cihazıdır.Proporsiyonel çıkış voltajı güç kaynağı voltajı tarafından belirlenirBu, manyetik alanın yoğunluğuna oranla değişir.Entegre devreler daha yüksek sıcaklık istikrarı ve hassasiyeti sunar.Çip üzerindeki lazerle ince ayarlanmış ince film direnci yüksek hassasiyet sunar (sıfırdan% 3'e kadar)Duyarlılığın pozitif sıcaklık katsayısı (tipik olarak + 0.02% / C) düşük maliyetli mıknatısın negatif sıcaklık katsayısını telafi eder..

SS496B serisi sensörleri, maliyetli MRL algılamasını sunar ve SS490 ürünlerinden biraz daha yüksek özelliklere sahiptir.5 mA ve 5'te 7 mA bir güç akımı ile çalışır..0 V 25 ° C'de tüm sıcaklık aralığında öngörülebilir performans elde etmek için. SS490B serisi sensörleri, sıcaklığa göre değişen sıfır pozisyon ve hassasiyet toleranslarına sahiptir.

Serinin adı: SS490

Manyetik sürücü modu doğrusaldır.

Çıkış voltajı: 0.2V'den VS-tipik 0.2V'ye, 0.4V'den Vs-0.4V'ye (asgari değer)

Asgari çıkış akım emilimi 0.6 mA, tipik olarak Vs> 4.5 V olduğunda 1.5 mA'dır

Maksimum sızıntı akımı 10 μA'dır.

Çalışma sıcaklığı: -40°C - 150°C

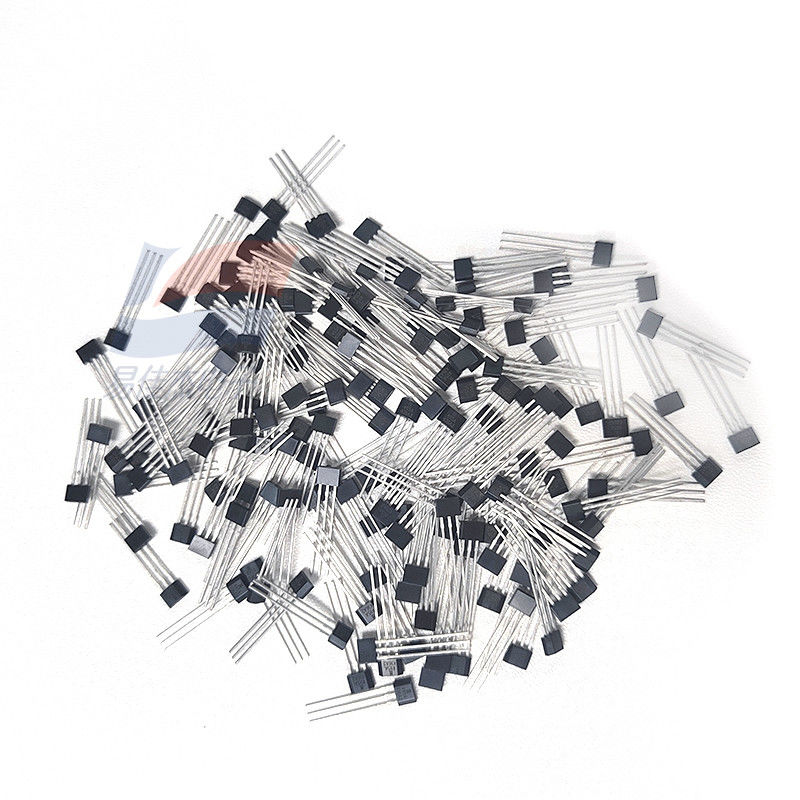

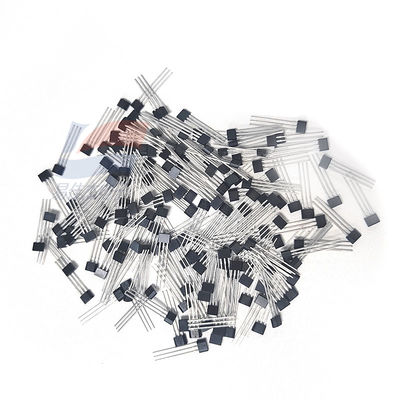

Ambalaj tipi: TO-92 tipi düz düz standart kurşun, toplu, torba başına 1000 parça

Değişim süresi (% 10 ila 90 arasında) 1,5 μs'ye kadar artar

Minimum hassasiyet 2.300, tipik olarak 2'dir.500, ve maksimum gram başına 2.700 milivolt

Ürün kategorisi: Hall Efekti Doğrusal Sensör IC

Güç kaynağı voltajı 4.5V ile 10.5V arasında değişir.

Güç kaynağı akımı 5 Vdc'de 7.0 mA'dır (tipik değer).

Asgari çıkış akım kaynağı 1 mA'dır, Vs> 4.5 V olduğunda tipik olarak 1.5 mA

Çıktı türü: batırma veya satın alma

Depolama sıcaklığı: -40°C'den 165°C'ye kadar

Yanıt süresi 3 mikrosaniye.

Değişim süresi (% 90 ila 10%) 1,5 μs'ye kadar azalır

Dünya Çapında Kullanılabilir

Ürün Özellikleri

Doğrusal çıkış ve esnek devre tasarımı

Dört salonlu IC tasarımı mekanik stresin etkisini en aza indirir

Pozitif veya negatif Gauss'a cevap verin.

5 Vdc'de 7 mA'lık bir enerji verimliliği kullanıyor.

Tek akım emici veya akım çıkışı

Demiryolundan demiryoluna işlem daha fazla mevcut sinyal sağlayabilir ve böylece daha yüksek doğruluğa ulaşabilir

Sıcaklık karşılığı manyetizma, -40°C ile 150°C arasında geniş bir sıcaklık aralığında istikrarlı çalışmayı sağlar

Uygulama alanı

Endüstri

Motor yükünün izlenmesi ve tespiti için kullanılan temel akım indüksiyonu

Akıllı uzaktan hizmet sayaçlarındaki tahrip edilemez manyetik alan sensörleri

Ağır ekipmanlarda ve ev aletlerinde pompa kontrolü

Basit doğrusal veya açısal hareket indüksiyonu

Elektrikli bisikletlerde ve skuterlerde direksiyon/aceleratör pozisyon algılama

Elektrikli aletlerde akım indüksiyonu

Alet ve ekipmanlarda hız ayarlama tetikleyicileri

Kasada, güvenlik sistemlerinde ve bina erişim kontrol sistemlerinde manyetik kod okuma

Tıbbi: Infüzyon pompalarında konum algılama

Özellikler:
