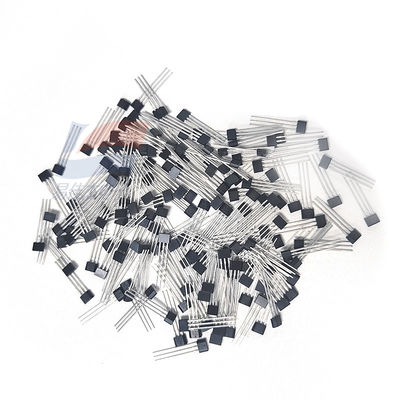

YJJ SS496B Endüstriyel konum algılama için doğrusal Hall Efekti Manyetik Sensörü TO92

Ürün Açıklaması:

YJJ SS496B Endüstriyel Pozisyon Algılama için Doğrusal Hall Etkisi Manyetik Sensör TO92

Özellikler:

SS496B serisi maliyet düşürücü minyatür oransal doğrusal Hall etkisi sensörleri; Yüzeye montaj

SS496B serisi MRL (Minyatür Orantılı Doğrusal) sensör, kalıcı bir mıknatısın veya bir elektromıknatısın manyetik alanıyla çalıştırılabilen çok işlevli bir doğrusal Hall etkili cihazdır. Oransal çıkış voltajı, güç kaynağı voltajı tarafından ayarlanır. Manyetik alan şiddeti ile orantılı olarak değişir. Entegre devreler daha yüksek sıcaklık kararlılığı ve hassasiyeti sunar. Çip üzerindeki lazerle ince ayarlı ince film direnci, yüksek hassasiyet (%3'e varan hassasiyetle sıfırdan %3'e) ve sıcaklık telafisi sunar. Hassasiyetin pozitif sıcaklık katsayısı (tipik olarak +%0,02 / C), düşük maliyetli mıknatısın negatif sıcaklık katsayısını telafi eder.

SS496B serisi sensörler uygun maliyetli MRL algılaması sunar ve SS490 ürünlerinden biraz daha yüksek özelliklere sahiptir. SS490B, 1,5 mA'lık sürekli tipik bir giriş veya çekme çıkışına sahiptir ve tüm sıcaklık aralığında öngörülebilir performans elde etmek için 25 ° C'de 5,0 V'de 7 mA besleme akımında çalışır. SS490B serisi sensörler, sıcaklığa göre değişen sıfır konumu ve hassasiyet toleranslarına sahiptir.

Seri Adı: SS490

Manyetik sürüş modu doğrusaldır

Çıkış voltajı: 0,2V ila VS-tipik 0,2V, 0,4V ila Vs-0,4V (minimum değer)

Minimum çıkış akımı emilimi 0,6 mA'dır, genellikle Vs> 4,5 V olduğunda 1,5 mA'dır.

Maksimum kaçak akım 10 µA'dır

Çalışma sıcaklığı: -40°C ila 150°C [-40°F ila 302°F]

Ambalaj türü: TO-92 tipi düz yassı standart kurşun, dökme, torba başına 1000 adet

Anahtarlama süresi 1,5 µs'ye kadar (%10'dan %90'a) artar

Minimum hassasiyet 2.300, tipik 2.500 ve maksimum 2.700 milivolt/gramdır.

Ürün kategorisi: Hall Etkisi Doğrusal Sensör IC

Güç kaynağı voltajı 4,5V ila 10,5V arasında değişir

Güç kaynağı akımı 5 Vdc'de 7,0 mA'dır (tipik değer)

Minimum çıkış akımı kaynağı 1 mA'dır; Vs> 4,5 V olduğunda genellikle 1,5 mA'dır.

Çıkış türü: batma veya satın alma

Depolama sıcaklığı: -40°C ila 165°C [-40°F ila 329°F]

Tepki süresi 3 mikrosaniyedir

Anahtarlama süresi 1,5 µs'ye kadar (%90'dan %10'a) azalır

Dünya Çapında Kullanılabilirlik

Ürün Özellikleri

Doğrusal çıkış ve esnek devre tasarımı

Dört Salonlu IC tasarımı, mekanik stresin etkisini en aza indirir

Pozitif veya negatif Gauss'a yanıt verin

5 Vdc'de 7 mA enerji verimliliği kullanır

Tek akım emilimi veya akım çıkışı

Raydan raya operasyon daha fazla kullanılabilir sinyal sağlayabilir, böylece daha yüksek doğruluk elde edilebilir

Sıcaklık dengelemeli manyetizma, -40°C ila 150°C [-40°F ila 302°F] gibi geniş bir sıcaklık aralığında kararlı çalışma sağlamaya yardımcı olur

Uygulama alanı

Endüstri

Motor yükünün izlenmesi ve tespiti için kullanılan temel akım indüksiyonu

Akıllı uzaktan kullanım sayaçlarındaki kurcalamaya dayanıklı manyetik alan sensörleri

Ağır ekipman ve ev aletlerinde pompa kontrolü

Basit doğrusal veya açısal yer değiştirme indüksiyonu

Elektrikli bisikletlerde ve scooterlarda gidon/gaz kelebeği konumu algılama

Elektrikli cihazlarda akım indüksiyonu

Alet ve ekipmanlarda hız ayar tetikleyicileri

Kasalarda, güvenlik sistemlerinde ve bina erişim kontrol sistemlerinde manyetik kod okuma

Tıbbi: İnfüzyon pompalarında konum algılama
