YJJ SS551AT SS351AT SS451A Tam Aralıklı Hall Efekti Dijital Konum Algılayıcısı Ics Paket tipi SOT-89B

Ürün Açıklaması:

SS551AT SS351AT SS451A Tam Aralıklı Hall Etkili Dijital Konum Sensörü IC'leri

Özellikler:

SS551AT Hall Etkili dijital konum sensörü IC, tam polarite, düşük hassasiyet, SOT-89B, 1000 adet/cep bandı ve makara.

Düşük maliyetli bipolar Hall etkili sensör IC'lerinin SS551AT serisi, yüzeye montaj paketlemesi benimser ve tüm sıcaklık aralığında termal dengeye sahip entegre devreler içerir. Bipolar manyetik tepkiler Kuzey Kutbu ve Güney Kutbu arasında değişir.

Dahili voltaj dengeleyici, 4.5Vdc ila 24Vdc güç kaynağı voltaj aralığında çok kararlı bir çalışma sağlayabilir. Dahili devre, sensör hasarını önleyebilir ve güç kaynağı voltaj polaritesinin beklenmedik şekilde ters çevrilmesini önleyebilir. Düşük maliyetli bipolar Hall etkili sensörlerin SS50AT serisi, kalıcı mıknatısların veya elektromıknatısların manyetik alanları tarafından çalıştırılan küçük, çok fonksiyonlu dijital Hall etkili cihazlardır. Kolektör açık drenajının çıkış voltajı, çeşitli elektronik devrelere kolayca bağlanabilir.

Not: Entegre devreler, sağlam tasarımlarda mükemmel sıcaklık kararlılığı ve doğruluğu sunar. Bu dijital Hall sensörlerinin çalışma sıcaklığı aralığı -40°C ila 125°C [-40°F ila 257°F] olup, ticari, tüketici ve endüstriyel ortamlar için uygundur.

Teknik Özellikler

Seri adları: SS351AT, SS451A, SS551AT

Manyetik tahrik tipi tüm kutuplu

Maksimum çıkış voltajı 0.4 Vdc'dir

Çıkış akımı 20 miliamperdir

Çıkış tipi batırma

Depolama sıcaklığı: -40°C ila 150°C [-40°F ila 302°F]

Serbest bırakma noktası -40 G tip. (-40°C ila 150°C)

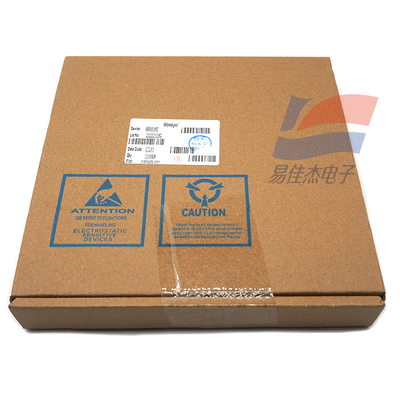

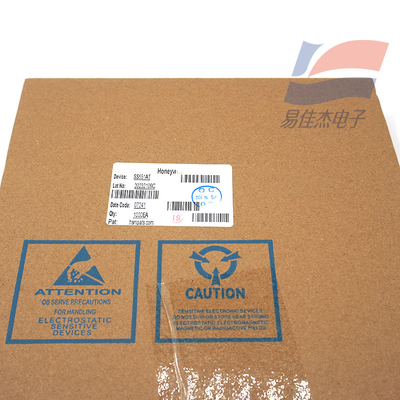

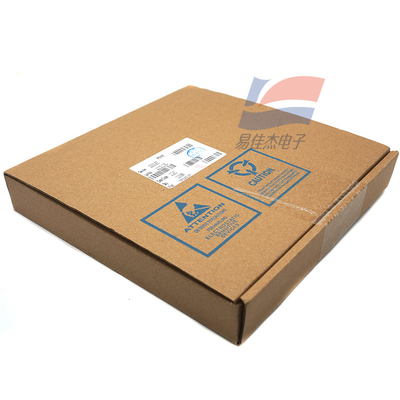

Paketleme tipi SOT-89B, cep bandı ve makaralar, rulo başına 1000 adet

Anahtarlama süresi azaldı (%90'dan %10'a) 1.5µs'ye kadar

Ürün kategorisi: Hall Etkili Dijital Konum Sensörü IC

Güç kaynağı voltajı: 3 Vdc ila 24 Vdc (-40°C ila 150°C)

Güç kaynağı akımının tipik değeri 3.5 mA'dir. (25°C, 3 Vdc)

Maksimum kaçak akım 10µA'dir

Çalışma sıcaklığı: -40°C ila 150°C [-40°F ila 302°F]

Çalışma noktası: 85 G tip. (-40°C ila 150°C)

Farklılaştırma 35 G tip. (-40°C ila 150°C)

Anahtarlama süresi arttı (%10'dan %90'a) 1.5µs'ye kadar

Mevcudiyet Dünya Çapında

Ürün fonksiyonu

Mikroyapı: SOT-89B plastik paketleme, otomatik montaj için makaralar ve makaralar

Enerji verimliliği sadece 4.5Vdc olduğunda, maksimum güç tüketimi sadece 5mA'dir

Dijital akım emme çıkışı

Halka mıknatıs uygulamaları için bipolar manyetik elemanlar

Yüksek çıkış akımı kapasitesi (20 mA)

Yüksek hız - Çalışma frekansı aralığı 0 kHz ila 100 kHz üzeridir

Geniş sıcaklık aralığı -40°C ila 125°C [-40°F ila 257°F] arasındadır

Dahili ters polarite koruması

Uygulama

Hız ve RPM sensörleri

Fırçasız DC motorun komütasyonu

Motor ve fan kontrolü

Manyetik kodlama

Takometre, sayaç kamyonu

Optik disk hızı, bant dönüşü algılama

Akış algılama
