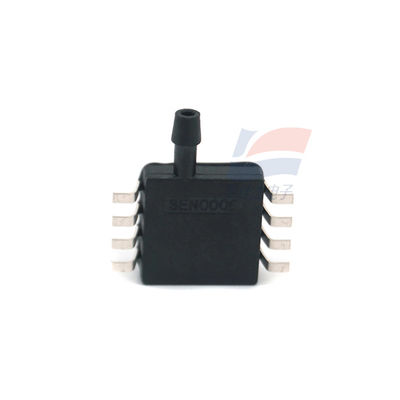

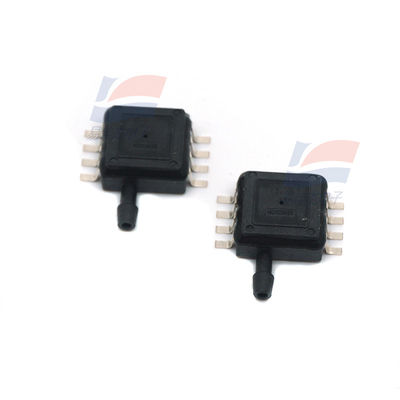

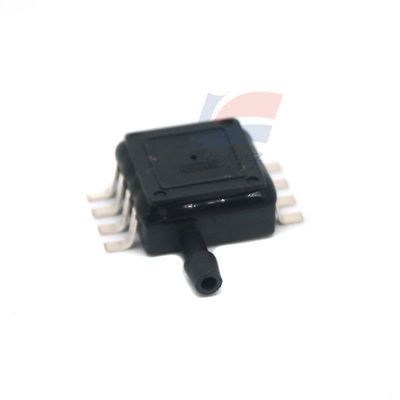

YJJ XGZP194-10kPa Ölçüm Basınç Sensörü mV Çıkışı Yan Yatay Çift Hava Girişli Çamaşır Makinesi

Ürün Açıklaması:

XGZP194-10kPa Ölçü Basınç Sensörü mV Çıkışı Yan Yatay Çift Hava Girişli Çamaşır Makinesi

Özellikler:

Ölçüm aralığı: 0kPa ila 10, 50, 100, 200

MEMS teknolojisi

Ölçü basınç tipi

Analog kalibrasyon çıkış sinyali

İyi değiştirilebilirlik, tak ve çalıştır

Çeşitli basınç aralıkları ve çıkışlar özelleştirilebilir

Uygulama alanı

Hemostatik cihazlar, ventilatörler, oksijen jeneratörleri, monitörler ve diğer tıbbi alanlar; masaj aletleri, masaj koltukları, hava yatakları ve diğer spor ve fitness ekipmanları alanları; akıllı yangın koruma, akıllı ev ve diğer Nesnelerin İnterneti alanları; basınç göstergeleri, pnömatik bileşenler ve diğer endüstriyel kontrol alanları

Yapısal performans

Basınca duyarlı çip: Silikon malzeme

Kurşun tel: Altın tel

Kabuk malzemesi: PPS malzemesi, FR4

İzin verilen aşırı yük: 2 kat tam ölçek

XGZP194 basınç sensörü, biyomedikal, endüstriyel kontrol ve Nesnelerin İnterneti gibi alanlarda uygulanabilir. Temel bileşeni bir MEMS cihazıdır

Teknoloji ile işlenmiş silikon piezorezistif basınca duyarlı çipler. Bu basınca duyarlı çip, bir elastik membran ve membran üzerine entegre edilmiş dört dirençten oluşur.

Dört varistör, Wheatstone köprü yapısını oluşturur. Basınç elastik membrana etki ettiğinde, köprü uygulanan basınçla uyumlu bir çizgi oluşturacaktır

Orantılı bir ilişkiye sahip voltaj çıkış sinyali. Dahili devre, sıfır noktası çıkışı, tam ölçek çıkışı ve sıcaklık kayması gibi sensör parametrelerini kalibre etmiştir

Ve, referans olarak besleme voltajı ile yüksek hassasiyetli bir standart voltaj çıkış sinyali oluşturmak için telafi sağlanır.

XGZP194 basınç sensörü, kullanıcıların kurulumu için uygun olan standart bir DIP takılabilir formda paketlenmiştir. Kancalı hava girişi nozülünün tasarımı

Basınçlandırma cihazının aşırı basınç nedeniyle düşmesini önleyin.

XGZP194 basınç sensörünün ölçüm ortamı, hava gibi aşındırıcı olmayan gazlarla sınırlıdır. Aşındırıcı olmayan gazlar dışındaki basınçlar için

Ortam için lütfen sormaktan çekinmeyin.

"Yapısal performans"

Basınca duyarlı çip: Silikon malzeme

Kurşun tel: Altın tel

Kabuk malzemesi: PPS malzemesi

İzin verilen aşırı yük: 3 kat tam ölçek (basınç aralığı ≤50kPa)

2 kat tam ölçek (50kPa< basınç aralığı ≤200 kpa)

Xgzp194_özellik Sayfası _Çince _V1.3

Beşte bir

Mükemmellik basınç altında ortaya çıkar

Xgzp194_özellik Sayfası _Çince _V1.3 2/5

Ölçüm ortamı: Hava

Ortam sıcaklığı: (25±1) ℃

Ortam sıcaklığı: (25±1) ℃

Titreşim: 0.1g(1m/s ²)Maks

Nem: (%50±10) RH

Güç kaynağı: (10±0.005) VDC

Aşağıdaki temel parametreler için yalnızca kıyaslama test koşulu olarak kullanılır

Özellikler:
