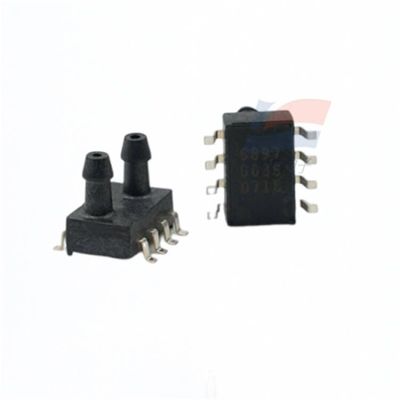

YJJ XGZP193-200kPa Ölçüm Basınç Sensörü, Sıcaklık Kompensasyonlu Yan Hava İçeği Düzeni ile Kalibre Edildi

Ürün Açıklaması:

XGZP193-200kPa Basınç Sensörü, Sıcaklık Telafili Yanal Hava Giriş Nozulu İle Kalibre Edilmiştir

Özellikler:

Ölçüm aralığı: 0kPa - 100kPa... 700kPa

MEMS teknolojisi

Mutlak basınç formu

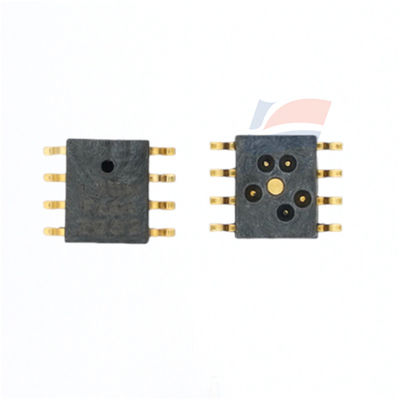

SOP paketleme formu, yapıştırıcı dolgu işlemi

Aşındırıcı ve iletken olmayan gazlar veya sıvılar için uygundur

Çalışma sıcaklığı aralığı: -30℃ ila +100℃

Küçük boyut

Elektriksel performans

Güç kaynağı: ≤15VDC veya ≤3.0mA DC

Giriş empedansı: 4kQ ila 6kQ

Çıkış empedansı: 4kQ ila 6kQ

İzolasyon direnci: 100 m · 100VDC

İzin verilen aşırı yük: 1,5 kat tam ölçek

Patlama basıncı: ≥2 kat tam ölçek

XGZP193 basınç sensörü, biyomedikal, endüstriyel kontrol ve Nesnelerin İnterneti gibi alanlarda uygulanabilir. Temel bileşeni bir MEMS cihazıdır

Teknoloji ile işlenmiş silikon piezorezistif basınca duyarlı çipler. Bu basınca duyarlı çip, bir elastik membran ve membran üzerine entegre edilmiş dört dirençten oluşur.

Dört varistör, Wheatstone köprü yapısını oluşturur. Basınç elastik membrana etki ettiğinde, köprü uygulanan basınçla orantılı bir çizgi oluşturacaktır.

Orantılı bir ilişkiye sahip voltaj çıkış sinyali. Dahili devre, sıfır noktası çıkışı, tam ölçek çıkışı ve sıcaklık kayması gibi sensör parametrelerini kalibre etmiştir

Ve tedarik voltajını referans olarak alan yüksek hassasiyetli bir standart voltaj çıkış sinyali oluşturmak için telafi sağlanır.

XGZP193 basınç sensörü, kullanıcıların kurulumunu kolaylaştıran standart bir DIP takılabilir formda paketlenmiştir. Kancalı hava girişi nozulunun tasarımı

Aşırı basınç nedeniyle basınçlandırma cihazının düşmesini önleyin.

XGZP193 basınç sensörünün ölçüm ortamı, hava gibi aşındırıcı olmayan gazlarla sınırlıdır. Aşındırıcı olmayan gazlar dışındaki basınçlar için

Ortamlar için lütfen sormaktan çekinmeyin.

"Yapısal performans"

Basınca duyarlı çip: Silikon malzeme

Kurşun tel: Altın tel

Kabuk malzemesi: PPS malzeme

İzin verilen aşırı yük: 3 kat tam ölçek (basınç aralığı ≤50kPa)

2 kat tam ölçek (50kPa< basınç aralığı ≤200 kpa)

Xgzp193_şartname Sayfası _Çince _V1.3

Beşte bir

Mükemmellik basınç altında ortaya çıkar

Xgzp192_şartname Sayfası _Çince _V1.3 2/5

Ölçüm ortamı: Hava

Ortam sıcaklığı: (25±1) ℃

Ortam sıcaklığı: (25±1) ℃

Titreşim: 0.1g(1m/s ²)Maks

Nem: (%50±10) RH

Güç kaynağı: (10±0.005) VDC

Aşağıdaki temel parametreler için yalnızca kıyaslama test koşulu olarak kullanılır

Özellikler:
