MQ-4 MQ-4B Doğalgaz Algılama Sensörü, Hassas Yanıcı Gaz Algılama için Standart Test Devresi Vc 5.0V±0.1V

Ürün Açıklaması:

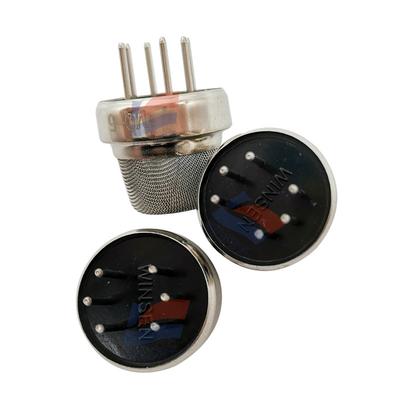

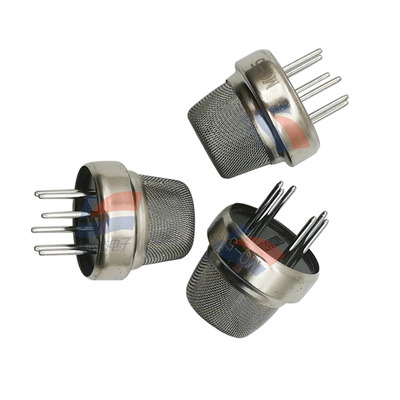

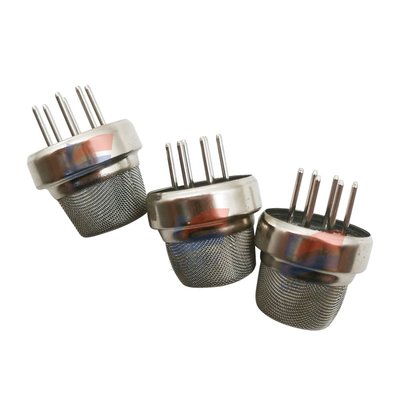

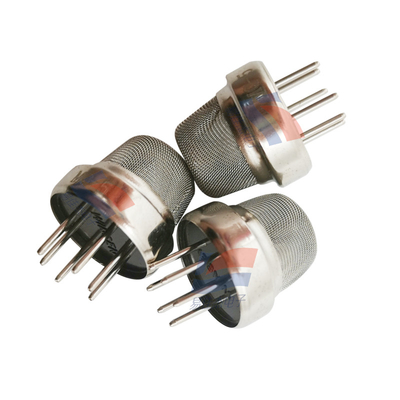

YJJ MQ-4 MQ-4B Doğalgaz Algılama Sensörü Yanıcı Gaz Algılama Sensörü

Özellikler:

MQ-4 doğal gaz algılama sensörü

MQ-4 doğal gaz sensöründe (gaz sensörü) kullanılan gaza duyarlı malzeme kalay dioksittir (SnO2) ve temiz havada nispeten düşük bir elektriksel iletkenliğe sahiptir. Doğal gaz sensörünün bulunduğu ortamda yanıcı gazlar olduğunda, doğal gaz sensörünün elektriksel iletkenliği, havadaki yanıcı gazların konsantrasyonunun artmasıyla artar. Elektriksel iletkenlikteki değişimi, gaz konsantrasyonuna karşılık gelen bir çıkış sinyaline dönüştürmek için basit bir devre kullanılabilir. MQ-4 doğal gaz sensörü, metana karşı yüksek hassasiyete ve alkol ve diğer bazı parazit gazlara karşı güçlü bir parazit önleme yeteneğine sahiptir.
Ana uygulama
Ev tipi gaz kaçağı alarmı, endüstriyel yanıcı gaz alarmı, taşınabilir gaz dedektörü
Ürün modeli MQ-4
Ürün tipi: Yarı iletken gaz sensörü
Standart kapsülleme bakalit ve metal kapaklar
Metan gazını algıla
Algılama konsantrasyonu: 300-10.000 PPM (metan)
Standart devre koşulu döngü voltajı Vc 5.0V±0.1V DC
Isıtma voltajı VH: 5.0V±0.1V AC veya DC
Yük direnci RL ayarlanabilir
Standart test koşulları altında gaza duyarlı elementin özellikleri: ısıtma direnci RH 28Ω±3Ω (oda sıcaklığında)
Isıtma güç tüketimi PH ≤1W
Hassasiyet
S Rs(havada)/Rs(5000 PPM metanda)≥5
Çıkış voltajı Vs 2.5V - 4.0V (5000ppm CH4'te)
Konsantrasyon eğimi α ≤0.6(R5000ppm/R1000ppm CH4)
Standart test koşulları sıcaklık ve nemdir: 20℃±2℃. %55±%5 RH
Standart test devresi Vc:5.0V±0.1V VH: 5.0 V + / - 0.1 V
Ön ısıtma süresi 48 saatten az olmamalıdır
Oksijen içeriği: %21 (en az %18). Oksijen konsantrasyonu, sensörün başlangıç değerini, hassasiyetini ve tekrarlanabilirliğini etkileyecektir. Düşük oksijen konsantrasyonunda kullanırken lütfen danışın.
Ömür: 10 yıl
