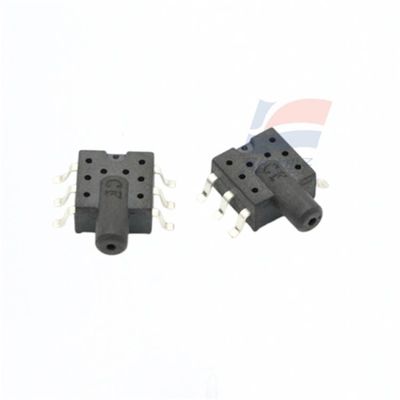

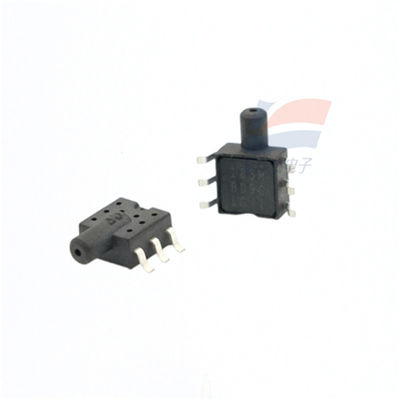

YJJ XGZP185 Korozif olmayan gazlar için basınç sensörü 6kΩ Çıkış Impedansı ve 3x Aşırı Yükleme Kapasitesi

Ürün Tanımı:

XGZP185 basınç sensörü seçilebilir bir aralığı olan koroziv olmayan gazlar için uygundur

Özellikleri:

XGZP185 piezoresistif basınç duyarlı eleman, biyomedik ve otomotiv elektroniği gibi alanlar için uygun bir basınç sensörüdür.Temel bileşeni, MEMS teknolojisiyle işlenmiş bir silikon piezoresistif basınç duyarlı bir çip.Bu basınç duyarlı yonga, elastik bir zar ve zarda entegre dört dirençten oluşur.Basınç elastik zarı etkilediğinde, köprü uygulanan basınç ile doğrusal orantılı bir voltaj çıkış sinyali üretecektir.

XGZP183 basınç duyarlı bileşeni, kullanıcıların yüzey montajını kullanması için uygun olan standart SOP6 formunda paketlenmiş bir OEM bileşeni.Nefisliği ve yağ buharını etkili bir şekilde önleyebilir.

Mükemmel bir doğrusallık, tekrarlanabilirlik ve kararlılık, yüksek hassasiyet ve kullanıcıların çıkış ve sıcaklık kaymasını hatalı olarak düzeltmesi ve telafi etmesi için uygundur.

Yapısal performans

Basınç duyarlı yonga: Silikon malzemesi

Kurşun tel: Altın tel

Paket kabuğu:PPS malzemesi

Çubuklar: Altınla kaplanmış

Koruyucu yapıştırıcı: Flüor içeren silikon kauçuk

Elektrik performansı

Güç kaynağı: ≤15VDC veya ≤3.0mADC

Giriş impedansı: 4kQ'dan 6k2'ye kadar

Çıkış impedansı: 4kQ ila 6kQ

İzolasyon direnci: 100 m · 100VDC

İzin verilen aşırı yükleme: 15 kat tam ölçek

Ölçüm aralığı: -100 kpa'dan 0kPa'ya... 1000kPa'ya

MEMS teknolojisi

Basınç ölçümü formu

SOP ambalaj formu

Korosif olmayan gazlar için uygundur

Çalışma sıcaklık aralığı: -30 °C - +100 °C

Çipin geri basınç odası basınç altında

Pinlerin yönü seçilebilir

Elektrik performansı

Güç kaynağı: ≤15VDC veya ≤3.0mA DC

Giriş impedansı: 4kQ'dan 6k2'ye kadar

Çıkış impedansı: 4kQ'dan 6kΩ'ya kadar

İzolasyon direnci: 100 m 2,100VDC

İzin verilen aşırı yükleme:3 kat tam ölçek (basınç aralığı ≤40kPa) 2 kat tam ölçek (40kPa

1.5 kez tam ölçek (200kPa< basınç aralığı ≤1000kPa)
