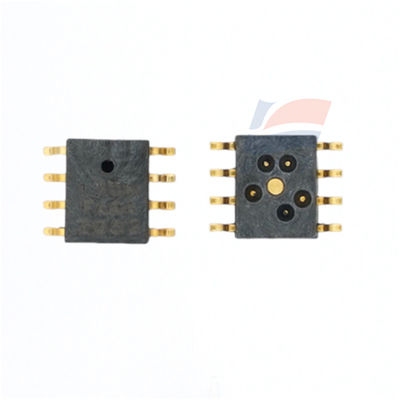

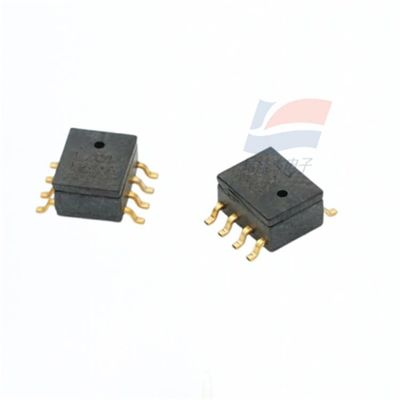

YJJ XGZP170 Piezoresistive Basınç Sensörü Musluk suyundaki su geçirmez ve yüksek düzeyde istikrarlı su basıncı için kullanılır

Ürün Tanımı:

XGZP170 Piezoresistive Basınç Sensörü Musluk suyundaki su geçirmez ve yüksek düzeyde istikrarlı su basıncı için kullanılır

Özellikleri:

Ölçüm aralığı: -100 kpa'dan 0kPa'ya... 1000kPa'ya

MEMS teknolojisi

Basınç ölçümü formu

SOP veya DIP ambalaj formu

Korosif olmayan gazlar için uygundur

Çalışma sıcaklık aralığı: -30 °C - +100 °C

Çipin geri basınç odası basınç altında

Pinlerin yönü seçilebilir

Elektrik performansı

Güç kaynağı: ≤15VDC veya ≤3.0mA DC

Giriş impedansı: 4kQ ila 6kQ

Çıkış impedansı: 42-6kQ

İzolasyon direnci: 100MQ, 100VDC

İzin verilen aşırı yükleme: İzin verilen aşırı yükleme:3 kez tam ölçek (basınç aralığı ≤40kPa)

2 kez tam ölçek (40kPa< basınç aralığı ≤200 kpa)

1.5 kez tam ölçek (200kPa< basınç aralığı ≤1000kPa)

Basınç duyarlı yonga: Silikon malzemesi

Kurşun tel: Altın tel

Kapsülasyon kabuğu: PPS malzemesi

Pin: Gümüşle kaplanmış bakır

Net ağırlığı: Yaklaşık 0.4 gram

"Elektrik performansı"

Güç kaynağı: ≤15V DC veya ≤3.0mA DC

Giriş impedansı: 4kΩ ila 6kΩ

Çıkış impedansı: 4kΩ ila 6kΩ

İzolasyon direnci: 100MΩ,100VDC

İzin verilen aşırı yükleme: Maksimum statik basıncın 3 katı (maksimum statik basınç ≤40kPa)

1.5 katı maksimum statik basınç (40kPa < maksimum statik basınç ≤350kPa)

koşullar"

Ölçme ortamı: Hava

Orta sıcaklık: (25±1) °C

Çevre sıcaklığı: (25±1) °C

Titreme: 0.1g ((1m/s 2) Max

Nem: (50%±10%) RH

Güç kaynağı: (5±0,005) V DC

Sadece aşağıdaki temel parametreler için test koşulları olarak kullanılır:

SÖzellikler:
