Ürün Tanımı:

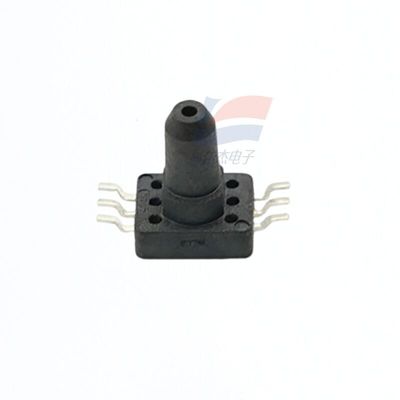

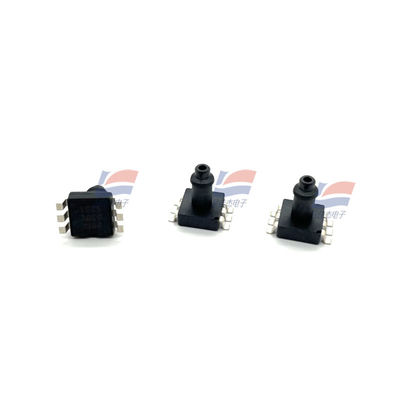

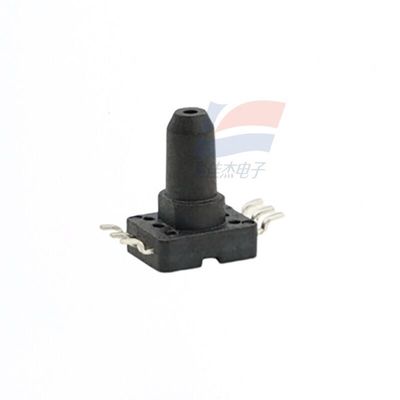

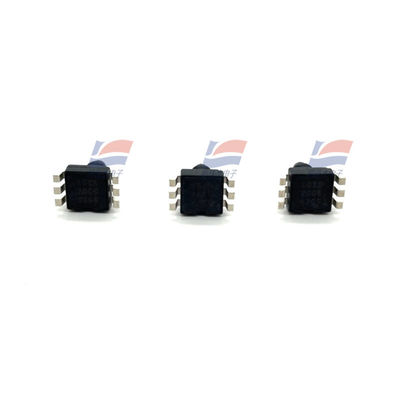

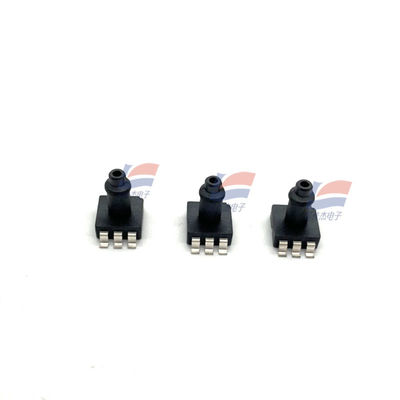

XGZP167 Ters Yapaç Küçük Boyutlu Taşınabilir Kan Basıncı İzleyici ve 40kPa Basınçlı Masaj Yastığı için Uygun
Özellikleri:
Ölçüm aralığı: -100 kpa'dan 0kPa'ya... 200kPa'ya
MEMS teknolojisi
Basınç ölçümü formu
SOP ambalaj formu
Korosif olmayan gazlar için uygundur
Çalışma sıcaklık aralığı: -30 °C - +100 °C
Çipin geri basınç odası basınç altında
Ultra küçük boyut
Elektrik performansı
Güç kaynağı: ≤15VDC veya ≤3.0mA DC
Giriş impedansı: 4kQ ila 6kQ
Çıkış impedansı: 4kQ ila 6kQ
İzolasyon direnci: 100MQ, 100VDC
İzin verilen aşırı yükleme:3 kez tam ölçek (basınç aralığı ≤40kPa)
2 kez tam ölçek (40kPa< basınç aralığı ≤200 kpa)
Uygulanan basıncın doğrusal orantılı bir ilişkisi olan bir voltaj çıkış sinyali.
XGZP166 basınç duyarlı bileşeni, kullanıcıların yüzey montajını benimsemeleri için uygun olan standart SOP8 formunda paketlenmiş bir OEM bileşeni
Yüzey hava nozlu, yan hava giriş basınç yapısı için uygun ve hava nozunun düşmesini etkili bir şekilde önleyen bir kanca ile tasarlanmıştır.
Mükemmel bir doğrusallık, tekrarlanabilirlik ve kararlılık, yüksek hassasiyet ve kullanıcıların çıkış ve sıcaklık kaymasını hatalı olarak düzeltmesi ve telafi etmesi için uygundur.
Yapısal performans
Basınç duyarlı yonga: Silikon malzemesi
Kurşun tel: Altın tel
Kapsülasyon kabuğu: PPS malzemesi
Pin: Gümüşle kaplanmış bakır
Net ağırlığı: Yaklaşık 0.4 gram
"Elektrik performansı"
Güç kaynağı: ≤15V DC veya ≤3.0mA DC
Giriş impedansı: 4kΩ ila 6kΩ
Çıkış impedansı: 4kΩ ila 6kΩ
İzolasyon direnci: 100MΩ,100VDC
İzin verilen aşırı yükleme: Maksimum statik basıncın 3 katı (maksimum statik basınç ≤40kPa)
1.5 katı maksimum statik basınç (40kPa < maksimum statik basınç ≤350kPa)
koşullar"
Ölçme ortamı: Hava
Orta sıcaklık: (25±1) °C
Çevre sıcaklığı: (25±1) °C
Titreme: 0.1g ((1m/s 2) Max
Nem: (50%±10%) RH
Güç kaynağı: (5±0,005) V DC
Sadece aşağıdaki temel parametreler için test koşulları olarak kullanılır:
SÖzellikler:
| Ölçüm aralığı |
-100 kPa'dan 0 kPa'ya... 200 kPa'ya. |
| Paket şekli |
SMD/DIP |
| Çalışma sıcaklığı |
0°C - 40°C |
| Çalışma sıcaklık aralığı |
-30°C - +100°C |
