YJJ XGZP166 Kısa alım borusu 3mm Gaz Basınç Algılayıcı POCT Kan ImmunoKvantitatif Analizörü 10kPa

Ürün Tanımı:

XGZP166 Kısa alım borusu 3 mm gaz basıncı algılayıcı POCT Kan bağışıklık miktarı analizatörü 10kPa

Özellikleri:

Ölçüm aralığı: -100 kpa'dan 0kPa'ya... 350kPa'ya

MEMS teknolojisi

Basınç ölçümü formu

SOP paket formu, 3 mm kısa hava nozu

Korosif olmayan gazlar için uygundur

Çalışma sıcaklık aralığı: -30 °C - +100 °C

Çipin geri basınç odası basınç altında

Pinlerin yönü seçilebilir

Elektrik performansı

Güç kaynağı: ≤15VDC veya ≤3.0mA DC

Giriş impedansı: 4kQ ila 6kQ

Çıkış impedansı: 4kQ ila 6kQ

İzolasyon direnci: 100 m · 100VDC

İzin verilen aşırı yükleme: İzin verilen aşırı yükleme:3 kez tam ölçek (basınç aralığı ≤40kPa)

2 kez tam ölçek (40kPa< basınç aralığı ≤200 kpa)

1.5 kez tam ölçek (200kPa< basınç aralığı ≤350kPa)

Uygulanan basıncın doğrusal orantılı bir ilişkisi olan bir voltaj çıkış sinyali.

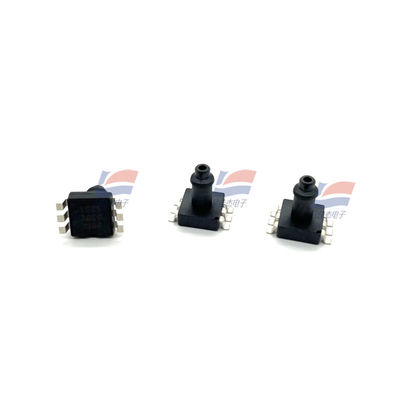

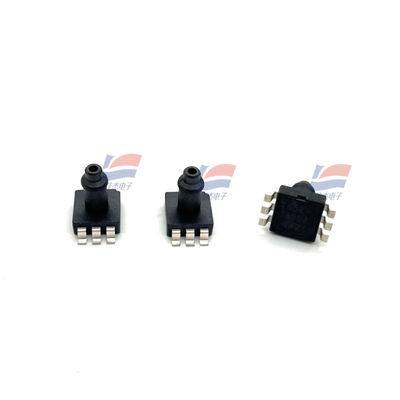

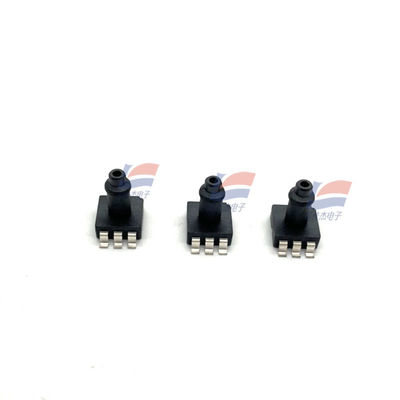

XGZP166 basınç duyarlı bileşeni, kullanıcıların yüzey montajını benimsemeleri için uygun olan standart SOP8 formunda paketlenmiş bir OEM bileşeni

Yüzey hava nozlu, yan hava giriş basınç yapısı için uygun ve hava nozunun düşmesini etkili bir şekilde önleyen bir kanca ile tasarlanmıştır.

Mükemmel bir doğrusallık, tekrarlanabilirlik ve kararlılık, yüksek hassasiyet ve kullanıcıların çıkış ve sıcaklık kaymasını hatalı olarak düzeltmesi ve telafi etmesi için uygundur.

Yapısal performans

Basınç duyarlı yonga: Silikon malzemesi

Kurşun tel: Altın tel

Kapsülasyon kabuğu: PPS malzemesi

Pin: Gümüşle kaplanmış bakır

Net ağırlığı: Yaklaşık 0.4 gram

"Elektrik performansı"

Güç kaynağı: ≤15V DC veya ≤3.0mA DC

Giriş impedansı: 4kΩ ila 6kΩ

Çıkış impedansı: 4kΩ ila 6kΩ

İzolasyon direnci: 100MΩ,100VDC

İzin verilen aşırı yükleme: Maksimum statik basıncın 3 katı (maksimum statik basınç ≤40kPa)

1.5 katı maksimum statik basınç (40kPa < maksimum statik basınç ≤350kPa)

koşullar"

Ölçme ortamı: Hava

Orta sıcaklık: (25±1) °C

Çevre sıcaklığı: (25±1) °C

Titreme: 0.1g ((1m/s 2) Max

Nem: (50%±10%) RH

Güç kaynağı: (5±0,005) V DC

Sadece aşağıdaki temel parametreler için test koşulları olarak kullanılır:

SÖzellikler:
