YJJ XGZP164 1kPa Çapraz Çift Giriş Borusu Diferansiyel Basınç Algılayıcı Tıbbi Tüketim Elektroniklerinde Kullanılır

Ürün Tanımı:

XGZP164 1kPa Çapraz Çift Giriş Borusu Diferansiyel Basınç Algılayıcı Tıbbi Tüketim Elektroniklerinde Kullanılır

Özellikleri:

Ölçüm aralığı: -100 kpa'dan 0kPa'ya... 1kPa'ya... 200kPa'ya

MEMS teknolojisi

Basınç diferansiyeli veya basınç ölçüm formu

SOP ambalaj formu, yan hava nozu

Korosif olmayan gazlar için geçerlidir.

Çalışma sıcaklık aralığı: -30°C - +100°C

Maksimum statik basınç 500kPa'dır.

Pinlerin yönü seçilebilir

"Uygulama alanı"

Solunum cihazları, spirometreler ve uyku apnesi tedavisi cihazları gibi tıbbi alanlar

Hava akışını algılama, ısıtma, havalandırma ve klima, pnömatik ekipman, basınç anahtarları ve diğer endüstriyel alanlar

Biyoloji bilimi, küçük ev aletleri, tüketici elektroniği, spor ve fitness ekipmanları, yangın söndürme ekipmanları, nesnelerin interneti ve diğer alanlar

Ürün Genel Görünümü

XGZP164 tipi piezoresistif basınç duyarlı eleman, biyomedik ve otomotiv elektroniği gibi alanlar için uygun bir basınç sensörüdür.

MEMS teknolojisi ile işlenmiş bir silikon piezoresistif basınç duyarlı çip. Basınç duyarlı çip, elastik bir zardan oluşur ve zar üzerinde entegre edilir.

Dört varistör Wheatstone köprüsü yapısını oluşturur. Elastik zarlara baskı uygulandığında köprü bir temas noktası oluşturur.

Uygulanan basıncın doğrusal orantılı bir ilişkisi olan bir voltaj çıkış sinyali.

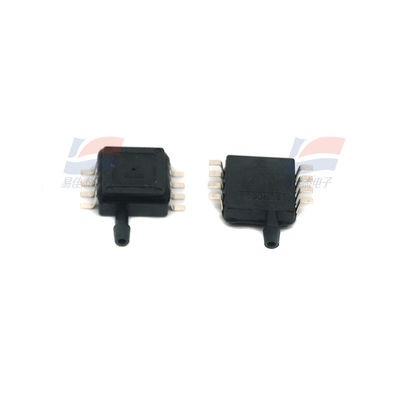

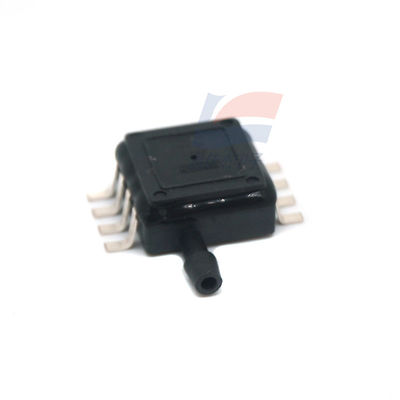

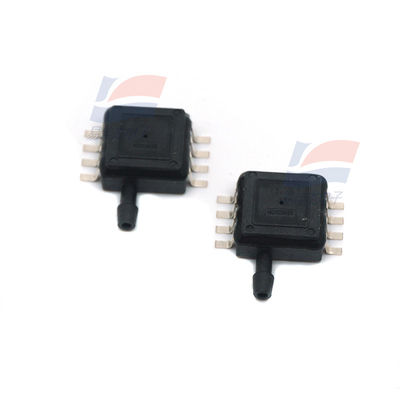

XGZP164 basınç duyarlı bileşeni, kullanıcıların yüzey montajını benimsemeleri için uygun olan standart SOP8 formunda paketlenmiş bir OEM bileşeni

Yüzey hava nozlu, yan hava giriş basınç yapısı için uygun ve hava nozunun düşmesini etkili bir şekilde önleyen bir kanca ile tasarlanmıştır.

Mükemmel bir doğrusallık, tekrarlanabilirlik ve kararlılık, yüksek hassasiyet ve kullanıcıların çıkış ve sıcaklık kaymasını hatalı olarak düzeltmesi ve telafi etmesi için uygundur.

Yapısal performans

Basınç duyarlı yonga: Silikon malzemesi

Kurşun tel: Altın tel

Kapsülasyon kabuğu: PPS malzemesi

Pin: Gümüşle kaplanmış bakır

Net ağırlığı: Yaklaşık 0.4 gram

"Elektrik performansı"

Güç kaynağı: ≤15V DC veya ≤3.0mA DC

Giriş impedansı: 4kΩ ila 6kΩ

Çıkış impedansı: 4kΩ ila 6kΩ

İzolasyon direnci: 100MΩ,100VDC

İzin verilen aşırı yükleme: Maksimum statik basıncın 3 katı (maksimum statik basınç ≤40kPa)

1.5 katı maksimum statik basınç (40kPa < maksimum statik basınç ≤350kPa)

koşullar"

Ölçme ortamı: Hava

Orta sıcaklık: (25±1) °C

Çevre sıcaklığı: (25±1) °C

Titreme: 0.1g ((1m/s 2) Max

Nem: (50%±10%) RH

Güç kaynağı: (5±0,005) V DC

Sadece aşağıdaki temel parametreler için test koşulları olarak kullanılır:

SÖzellikler:
