AWM3150V Hava Akışı Sensörü 50 mW Güç Tüketimi ve 3.0 msec Endüstriyel için Maksimum Yanıt Zamanı

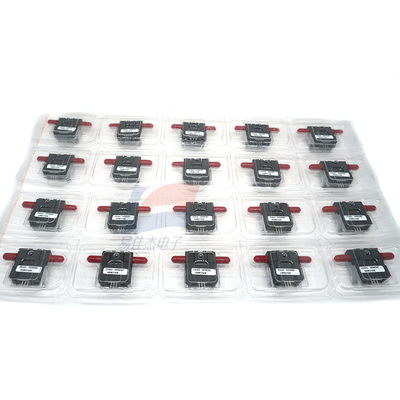

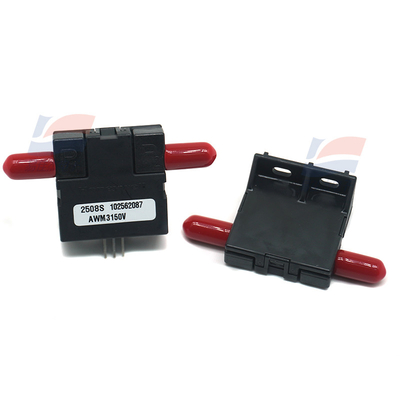

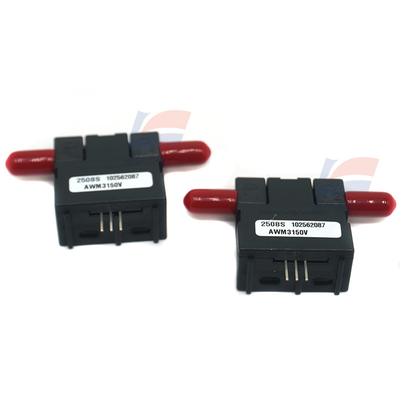

AWM3150V hava akışı sensörü

Genel bilgi:

AWM3000 Serisi Mikrobridge Kütle Hava Akışı Sensörleri, algılayıcı bir elementin yüzeyinde yönlendirilen hava akışının ısı aktarımına neden olduğu teorisine göre çalışır.Çıkış voltajı, belirli bir sensörün giriş ve çıkış portlarından akan hava veya diğer gaz kütlesine oranla değişir.. Akım alıcı/kaynak. En yüksek akım değerleri, enstrümanlandırma amplifikatörünün son aşamasında bir LM224 operasyonel amplifikatör tarafından yönetilen 10 mA batma ve 20 mA kaynaklıdır.

Medya Kirliliği:

Sensörden akan ortamlar yoğunlaşan nem ve parçacık kirleticilerinden arındırılmalıdır.Algılama elemanının yukarısında ucuz bir 5 mikronluk filtreler, kirleticilerden kaynaklanan hasar riskini önemli ölçüde azaltır.

Temizlik:

Temizleme sırasında kapakların uçlarını kapatın. Bazı çözücüler, çip tüplerini seramik substratla mühürlemek için kullanılan epoksiyi etkileyebilir.

SOL DERING talimatları:

Lütfen dikkat edin: sensör lehimden önce basılı devre borusuna sağlam bir şekilde bağlanmalıdır. Elle lehimleme: S S t m sıcaklık kontrolü kullanın. 3,2 mm (1/8 inç) ile R Tipi akım lastik kullanın.) çaplı uç. ve sıcaklık 400 ° C [750 ° F]. Erminal üzerinde uç tutmak 5 saniye maksimum üzerinde çekirdek lehim ve el ile temizlemek [4 bir lehimden sonra. Dalga lehim: 250 ° C 80 ° F) maksimum lehim sıcaklığını ayarlayın.Sürüş kemeri en az 1Temizleme sırasında kapak tüpü biter.
