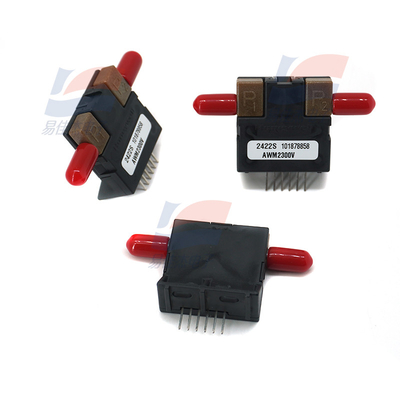

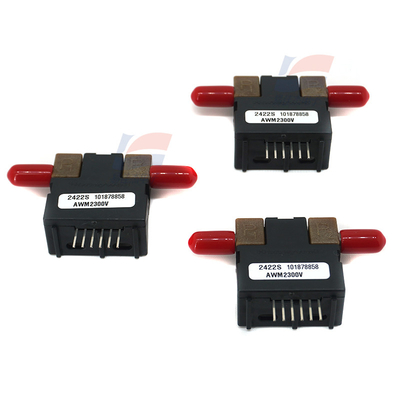

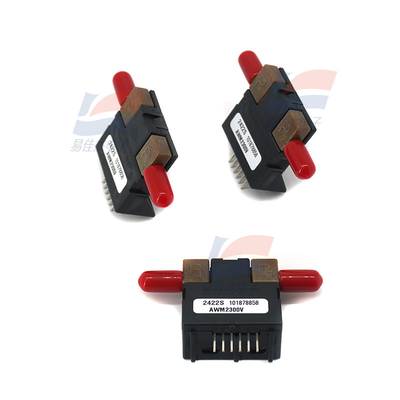

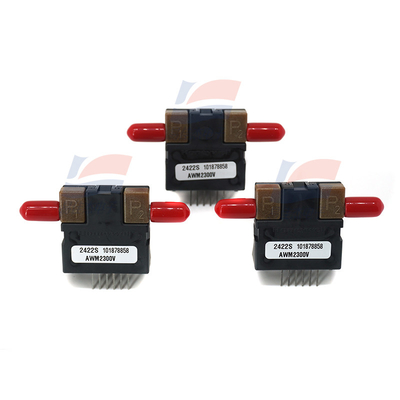

AWM2300V Akış Sensörü

Genel bilgi:

AWM2000 Serisi Mikrobridge Kütle Hava Akışı Sensörü, iki Wheatstone köprüsünden oluşan pasif bir cihazdır: biri kapalı döngüli ısıtıcı kontrolü için ve diğeri ikiz algılama elemanları için.Şekil 1'deki ısıtıcı kontrolü, spesifikasyonlara göre çalıştırılmalıdır.Şekil 2'deki algılama köprüsü besleme devresine de ihtiyaç vardır. Şekil 3'teki diferansiyel enstrümanlandırma amplifikatörü, kazancı artırmak ve sensör çıkışına voltaj ofsetleri getirmek için kullanılabilir.

Medya kirliliği:

Toz, gözenekli metal akış kısıtlayıcısını tıkanma etkisine sahiptir (yalnızca AWM2200V). Toz birikimi, herhangi bir akış hızı için sensördeki basınç düşüşünün artmasına neden olur.

Saklanmanın önlenmesi, algılayıcı elemanın yukarısında ucuz bir 5 mikronluk filtre kullanılarak yapılabilir.

Kütle akışı ve farklılık basıncı:

Mikro köprü çipi temelde bir kütle akışı algılayıcı çipi ve ısı transferi mekanizması kullanır.Ana akışın örneklenen akışını algıladığında algılama aralığı genişletilebilir.Örneklenen akışın boğulması, mekanik yollarla elde edilen ters amplifikasyonla sonuçlanır.Farklı basınç ne kadar büyükse, daha fazla kütle akıyor.Çevre basıncı ve sıcaklık değişikliklerinden dolayı akan ortamın yoğunluğundaki değişiklikler, AWM2200V diferansiyel basınç sensörünün çıkışını mutlak yoğunluk değişikliğine oranla değiştirecektir.Diğer kütle akış sensörleri yoğunluk değişikliklerinden etkilenmez.

Peçeylemenin talimatları Not:

Sensör lehimden önce PC kartına sağlam bir şekilde takılmalıdır Elle lehimleme: 1. 3,2 mm (1/8 inç) çaplı bir ucu olan sıcaklık kontrolü lehimleyici kullanın. 2. 400 ° C'de sıcaklık ayarlayın.En fazla 5 saniye boyunca terminal üzerinde tutun.3. R tipi akışlı rezin çekirdek lehim kullanın ve lehimlendikten sonra el temizliği yapın.

Lehimlendirme talimatları, devam eden dalga lehimlendirme:

1. Lehim sıcaklığını en fazla 250 °C'ye ayarlayın. 2. Kemeri dakikada en az 1,54 metre hızla çalıştırın. 3. Temizleme sırasında kapak borusunun sonu.
