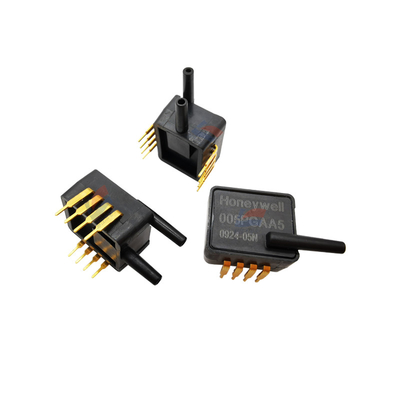

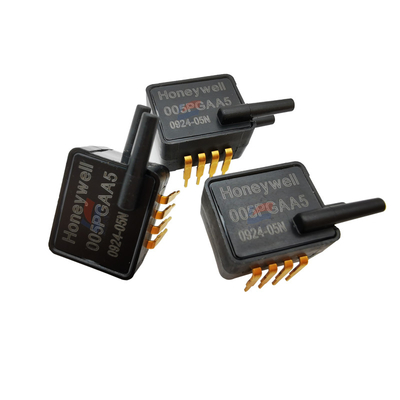

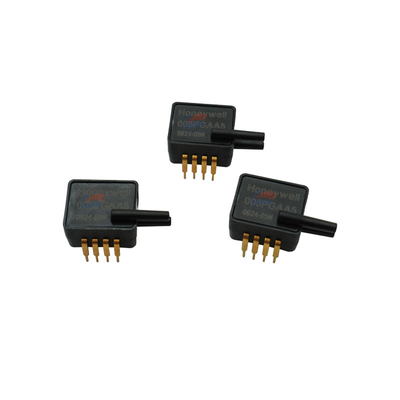

YJJ ASDXRRX005PGAA5 Silikon Piezoresistive Basınç Alıcısı 0-5psi Amplifikasyon Sinyalı

Ürün Açıklaması:

ASDXRRX005PGAA5 0-5psi Amplifikasyon Sinyalli Silikon Piezodirençli Gösterge Basınç Sensörü

Özellikler:

Tabak servisi

ASDX serisi silikon basınç sensörleri

Düşük basınç ve basınç analog çıkışı ±%2 toplam hata bandı, eğim, 10 inç H20 - 100 psi

Tanım

ASDX serisi, belirtilen tam ölçekli basınç aralığı ve sıcaklık aralığı dahilinde basıncı okumak için orantılı analog çıkış sağlayan bir silikon basınç sensörüdür.

ASDX, otomotiv entegre devreleriyle birlikte kullanıldığında sensör ofseti, hassasiyet, sıcaklık etkisi ve doğrusal olmama açısından tamamen kalibre edilmiş ve sıcaklık telafisi yapılmıştır. Basıncın kalibre edilmiş çıkış değeri şu anda güncellenir: yaklaşık 1 kilohertz.

Standart ASDX, 0°C ila 85°C[32°F ila 185°F] sıcaklık aralığında kalibre edilir. Bu sensörün özelliği 3.3Vdc veya 5.0V doğru akımı geçirmek için kullanılmasıdır.

Bu sensörler diferansiyel ve gösterge basıncını ölçmek için kullanılabilir. Versiyonun dahili bir vakum referansı ve değerle orantılı bir çıkış değeri vardır. Basınç diferansiyel versiyonu, valf algılama diyaframının her iki tarafına da basınç uygulanmasına olanak tanır. Gage versiyonu atmosfer basıncını ifade eder ve atmosfer basıncındaki değişikliklerle orantılı bir çıktı sağlar.

ASDX serisi sensörler, hava ve kuru gaz gibi aşındırıcı olmayan ve iyonik olmayan çalışma sıvıları için uygundur.

ISO 9001 standartlarına uygun olarak tasarlanıp üretilmektedir.

Ürün tipi: Kart bilgisayarı arayüzü basınç sensörü

RoHS:

Basınç tipi: Gösterge

Çalışma basıncı: 0 psi ila 5 psi

Doğruluk: %2

Çıkış tipi: Analog

Kurulum stili: Delikten

Çalışma güç kaynağı voltajı: 5 V

Bağlantı noktası türü: Çift Radyal Dikensiz

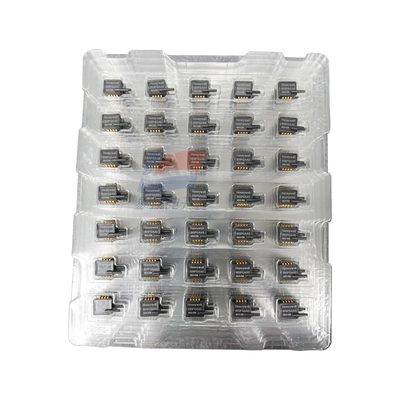

Paket/Kutu: DIP-8

Minimum çalışma sıcaklığı: -20°C

Maksimum çalışma sıcaklığı: +105°C

Seri: ASDX

Ticari marka: Sayın

Çalışma güç kaynağı akımı: 2,5 mA

Bağlantı noktası boyutu: 2,31 mm

Ürün tipi: Panele Monte Basınç Sensörleri

25

Alt kategori: Sensörler

Güç kaynağı voltajı - Maksimum: 5,25V

Güç kaynağı voltajı - minimum: 4,75V

Birim ağırlığı: 9,466g
