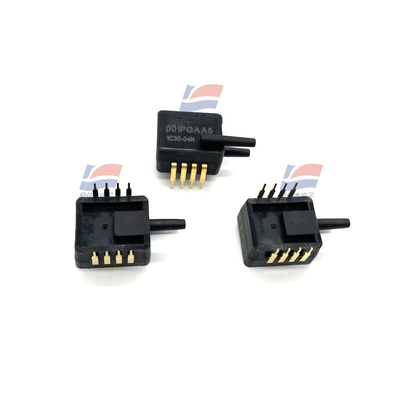

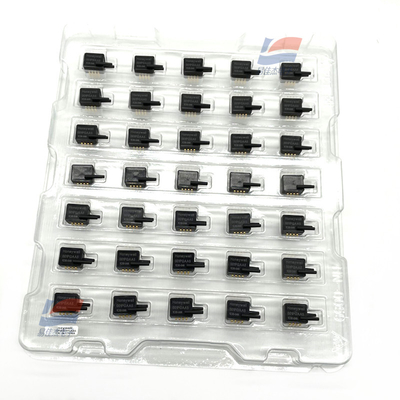

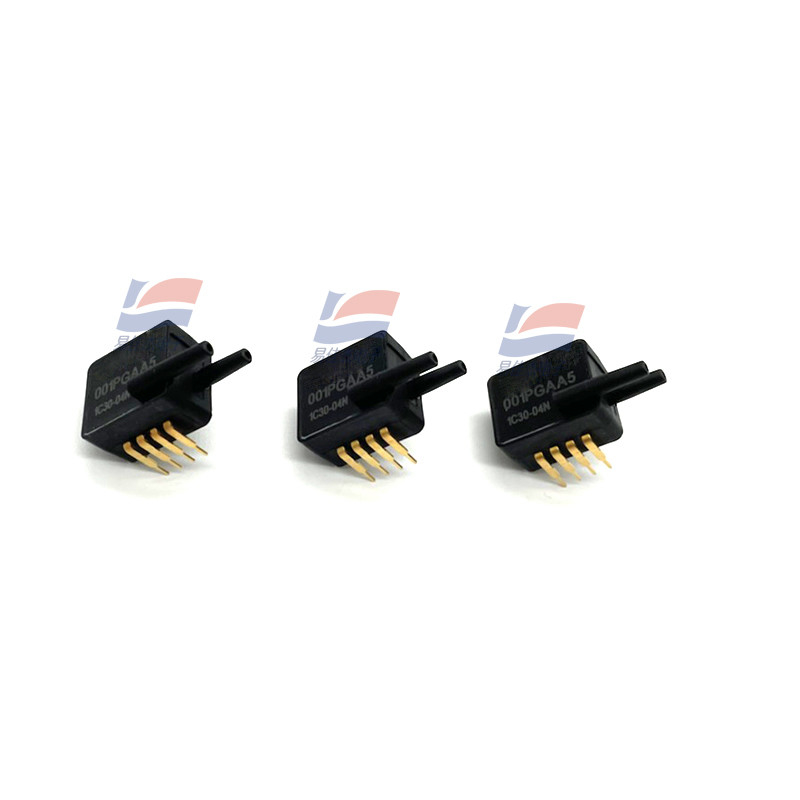

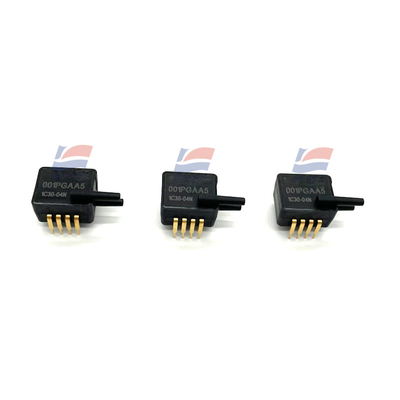

YJJ ASDXRRX001PGAA5 Hava akışı monitörü 0-1psi Millivolt silikon basınç sensörü

Ürün Açıklaması:

ASDXRRX001PGAA5 Hava Akışı Monitörü 0-1psi Milivolt Silikon Basınç Sensörü

Özellikler:

ASDX serisi silikon basınç sensörleri

Düşük basınç ve basınç analog çıkışı ±%2 toplam hata bandı, eğim, 10 inç H20 ila 100 psi

Açıklama

ASDX serisi, belirtilen tam ölçekli basınç aralığı ve sıcaklık aralığı dahilindeki basıncı okumak için orantılı analog çıkış sağlayan bir silikon basınç sensörüdür.

ASDX, otomotiv entegre devrelerle kullanıldığında sensör ofseti, hassasiyeti, sıcaklık etkisi ve doğrusal olmaması için tamamen kalibre edilmiş ve sıcaklık telafili hale getirilmiştir. Basıncın kalibre edilmiş çıkış değeri aşağıdaki zamanda güncellenir: yaklaşık 1 kilohertz.

Standart ASDX, 0°C ila 85°C [32°F ila 185°F] sıcaklık aralığında kalibre edilmiştir. Bu sensörün özelliği, 3.3Vdc veya 5.0V doğru akım geçirmesi için kullanılmasıdır.

Bu sensörler diferansiyel ve gösterge basıncını ölçmek için kullanılabilir. Versiyon dahili bir vakum referansına sahiptir ve değere orantılı bir çıkış değerine sahiptir. Basınç farkı versiyonu, valf algılama diyaframının her iki tarafına da basınç uygulanmasına izin verir. Gösterge versiyonu atmosfer basıncına atıfta bulunur ve atmosfer basıncındaki değişikliklere orantılı bir çıkış sağlar.

ASDX serisi sensörler, hava ve kuru gaz gibi aşındırıcı olmayan ve iyonik olmayan çalışma akışkanları için uygundur.

ISO 9001 standartlarına uygun olarak tasarlanmış ve üretilmiştir.

Basınç tipi: Gösterge

Çalışma basıncı: 0 psi ila 1 psi

Doğruluk: %2

Çıkış tipi: Analog

Kurulum stili: Delikten Geçmeli

Çalışma güç kaynağı voltajı: 5 V

Port tipi: Çift Radyal Barbli

Paket/Kutu: DIP-8

Minimum çalışma sıcaklığı: -20 ° C

Maksimum çalışma sıcaklığı: + 105 ° C

Seri: ASDX

Ticari Marka: Hon

Çalışma güç kaynağı akımı: 2.5 mA

Port boyutu: 2.31mm

Ürün tipi: Kart Montajlı Basınç Sensörleri

25

Alt kategori: Sensörler

Güç kaynağı voltajı - Maksimum: 5.25V

Güç kaynağı voltajı - Minimum: 4.75V

SPekifikasyonlar:
