YJJ NPA-700B-001D İnvaziv olmayan İzleme Aracı 7kpa Basınç Algılayıcı

Ürün Tanımı:

NPA-700B-001D İnvaziv olmayan İzleme Aracı 7kpa Basınç Sensörü

Özellikleri:

NPA serisi basınç sensörleri, kompakt boyutlara sahiptir ve karmaşık kalibrasyon olmadan acil kurulum ve kullanımı gerektiren birçok güncel uygulama için ekonomik ve ideal bir çözüm sunar.

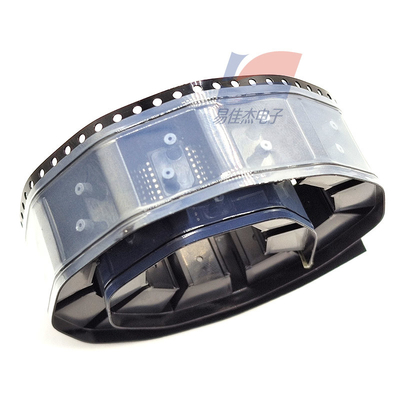

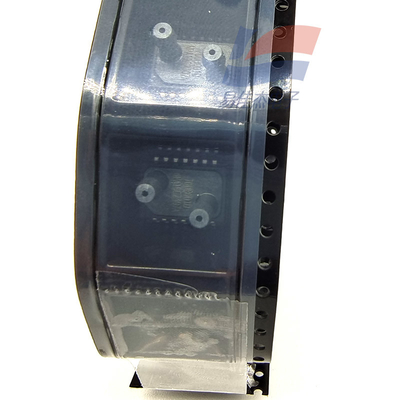

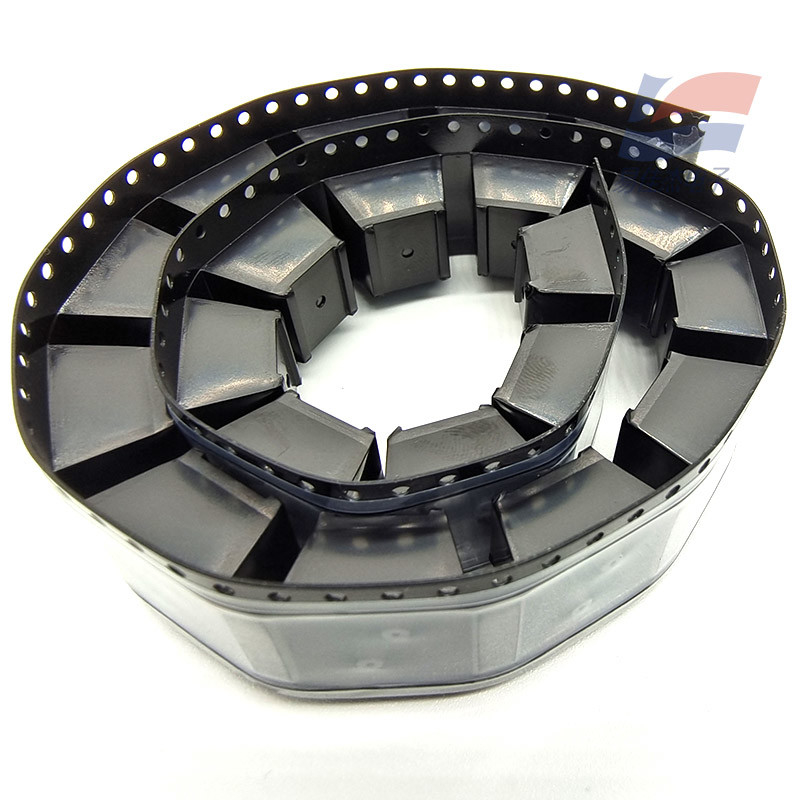

NPA serisi ürünleri SOIC14 yüzey montaj ambalajını benimsiyor. Ölçülen basınç üç şekilde gelir: ölçüm basıncı, mutlak basınç veya diferansiyel basınç.Çıkış sinyalleri üç türde mevcuttur: mV (kalibralanmamış), güçlendirilmiş analog sinyal ve seri dijital çıkış.Üretimi basitleştirmek için, kurulum ve kullanım, ürünler rulo ve bant ambalajı şeklinde teslim edilebilir.

Özellikleri

Yüzeye monte edilebilir.

2Farklı basınç, ölçüm basıncı veya mutlak basınç, düşük basınç uygulamaları

3Tam ölçekli basınç ölçüm aralığı: 10 inç su sütunu 30psi

4Çıktı seçenekleri: güçlendirilmiş analog sinyal, 14 bitlik dijital dizi I2C dijital çıkış ve kalibre edilmemiş mV çıkış

5Dijital basınç sinyalinin çözünürlüğü: 14 bitlik ADC (analog-dijital dönüştürme) / 11 bitlik DAC (dijital-analog dönüştürme)

6. Dijital mod sıcaklık sensörü

6Çalışma sıcaklık aralığı: -40-125°C

7. Hata aralığı: < ± 1,5% FSO

Ölçüm aralığı 1 psi'den az olduğunda, aşırı basınç kapasitesi 60x'e ulaşabilir

Uygulama

Tıbbi Pozitif hava basıncı cihazı - Uyku apnesi

2- Tıbbi çok fonksiyonel solunum cihazı.

3- Tıbbi anestezi makinesi.

4.Tıbbi Acil Güvenlik Ekipmanı

5.Tıbbi kan basıncı ölçümü

6Hastane yatakları.

7Endüstriyel HVAC saç kurutma makinelerinin ölçümü

8Endüstriyel değişken hava hacmi kontrolü

9Endüstriyel su ısıtma hava akışı

10Endüstriyel program kontrolü

OEM sensörü

Doğruluk (hata aralığı: ± 1,5% FSO.

Yanıt süresi: 12 ms

Aşırı basınç kapasitesi: (menzil <1psi) 60xFSO

Aşırı voltaj kapasitesi: Aralık 5 psi ila 30 psi 2xFSO

Çözüm: 11 bit

10 inçlik bir su sütunu için DAC'nin basınç ölçüm aralığı 30psi

Çözüm: 14 bitlik ADC 16383 adım, örnekleme hızı 12 kHz

Seri veri çıkış sıcaklık sensörü 4 °C ve 8 bit doğruluğa sahiptir

Çıkış sıfır ofset: 0.44V, 0.5V, 0.56V. Çıkış değeri aralığı: 4V

Çıkış sıfır ofset: 0.46V, 0.5V, 0.54V. Çıkış değeri aralığı: 2.5V

Basınç ölçüm aralığı 0.36 ila 30 psi'dir. 10 "H2O = 0.361psi = 2.49kPa

1.5MA 10DVC'yi teşvik edin

Tam ölçekli çıkış (1psi): 70-135 mV

Tam ölçekli çıkış (5psi ila 30psi): 100 ila 166 mV

Tam ölçekli çıkış (15psi ila 30psi) 70 ila 135 mV

Doğruluk ± 0,25% FSO

Basınç histerezi ± 0,05% FSO

Sıfır sıcaklık katsayısı +30 μV/V/°C

Köprü kolunun direnç değerinin sıcaklık katsayısı 0,29% /°C'dir.

Duyarlılık sıcaklık katsayısı -0,22% FSO

Sıfır noktası histerezi % 0.2 FSO

Konum duyarlılığı % 0.1 FSO

NPA-100/300/500/600/601/700

100:mv çıkış, oran sinyali, kalibre edilmemiş

300: Analog güçlendirme sinyali çıkışı, 3.3V uyarı, kalibre

500: Analog güçlendirme sinyali çıkışı, 5V uyarı, kalibre edilmiş

600: Zacwire- Dijital sinyal çıkışı, kalibre edilmiş, 2 bayt

700:12C - Dijital çıkış, kalibre edilmiş, 2 bayt

M: Çoklu çaplar için uygun belirgin bir basınç arayüzüne sahiptir

B: Ters basınç arayüzü ile

N: Arayüz yok
