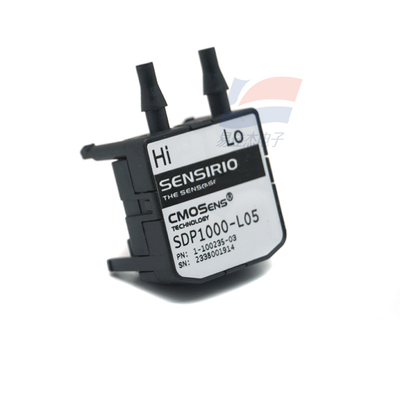

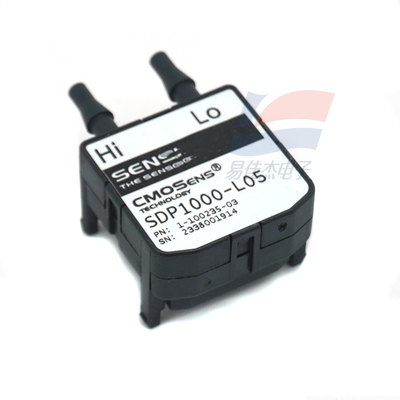

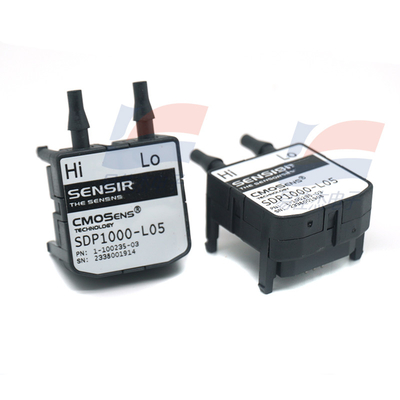

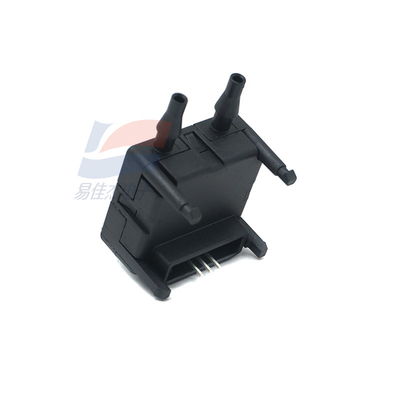

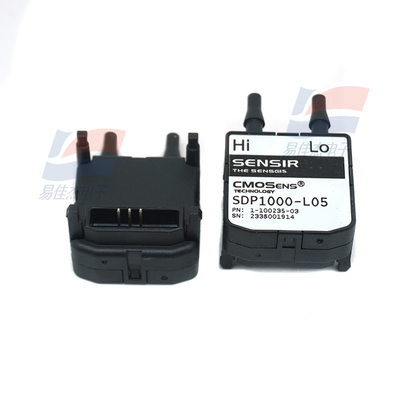

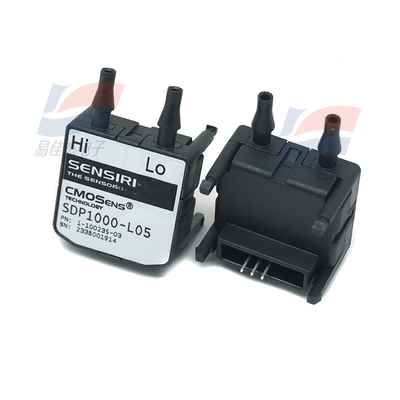

YJJ SDP1000-L05 HVAC Uygulama 0-125Pa Akış ve Basınç Sensörü

Ürün Tanımı:

SDP1000-L05 HVAC Uygulama 0-125Pa Akış ve Basınç Sensörü

Özellikleri:

Sensirion farklılık basınç ve akış sensörleri termal ölçüm prensibini benimser. Kontrol edilebilir ısıtma elemanını basınç dengeleme zarının merkezine yerleştirin.ve daha sonra sıvı akış yönü boyunca ısıtıcı elemanın yukarı ve aşağı akışının her iki ucunda sıcaklık sensörünü simetrik olarak monte edinFilmin içinden akan sıvı, sıcaklığın aşağı akım sıcaklık sensörüne aktarılmasına neden olur, bu da bir sıcaklık farkı oluşturur ve böylece ölçülebilir ve hassas bir sinyal oluşturur.Basınç stabilize cam pasivasyon filmi mikro termal akış sensörü entegre etmek için kazımla silikon yonga üzerine monte edilir.

Geleneksel piezoresistif film sensörleri ile karşılaştırıldığında, CMOSens gaz akış sensörleri düşük hızlı akış ve farklı basınç duyarlılığı, sapma sürüklenmesi ve gecikme konusunda daha fazla avantajı vardır.konum hassasiyeti, şok direnci ve sıcaklık dalgalanması ve iki yönlü ölçümü destekler.

Çip, sinyalinin ek kalibrasyon sensörleri kurmak zorunda kalmadan olası sıcaklık etkisini telafi edebileceği bir sıcaklık sensörü içerir.Sensirion'un teknik çözümleri sadece alana tasarruf etmekle kalmaz aynı zamanda son derece yüksek maliyet etkinliği de sunarEk olarak, düzeltme verilerini depolamak için dijital yonga üzerinde bir dijital işleme devri ve bir depolama ünitesi entegre edilmiştir.Tüm Sensirion sensörleri, sinyallerin her zaman tam olarak kalibre edilmesini sağlamak için üretim süreci sırasında bireysel olarak kalibre edilir., doğrusal ve sıcaklık-kompensasyonlu.

Doğruluk tam ölçekin % 0.1'i.

Sinyal güçlendirme için analog çıkış voltajı: 0 ila 4 Vdc

Akış ölçümü ilkesine dayanarak

Kalibrasyon ve sıcaklık telafi

Kurulum yönünden etkilenmez.

Özel gereksinimlerinize göre farklı modeller seçebilirsiniz.

Model: Kalibrasyon aralığı: Doğruluk Ürün özellikleri:

SDP1000-L025 -62 ila 62 Pa

Doğrusal: -/+ 0.25" H2O 0.5% FS / 1.5% m.v.

SDP1000-L05 0 ila 125 Pa

+ 0.5 " H2O 0.2% FS / 1.5% m.v. Doğrusal

SDP1000-L 0 ila 500 Pa

+ 2" H2O 0.1% FS / 1.0% m.v. doğrusal

SDP1000-R 0 ila 500 Pa

+ 2" H2O 0.2% FS / 1.0% m.v. kare kökü

SDP2000-L 0 ila 3500 Pa

+14" H2O 0.1% FS / 1.0% m.v. doğrusal

* FS = tam ölçek veya tam ölçek, m.v. = ölçülen değer; Daha büyük bir değer etkilidir.

Uygulama alanı

Tıbbi uygulama

Isıtma, havalandırma ve HVAC uygulamaları

Endüstriyel uygulama

Otomobil elektronikleri

Özellikleri

Farklı basınç

Doğruluk: %3 m.v.

Basınç aralığı: ±500Pa

Sıfır noktası doğruluğu 0.1Pa

Hava ve N2 kalibre edin

Genel

Güç kaynağı voltajı: 2.7-5.5V

Ortalama güç kaynağı akımı 3800μA

Güç kaynağı akımı 5500μA

Arayüz I2C

Paketin boyutları (uzunluk x genişlik x yükseklik): 29 x 18 x 27.05mm3

Shenzhen Yijiajie Elektronik Teknoloji Şirketi, esas olarak sensör ürünlerinin satışında OEM üreticilerine hizmet vermektedir.Dünyaca ünlü üreticiler için Çin'de ürün satışları ve teknik destek hizmetleri sağlıyoruz.. Ayrıca şu anda Çin ve Hong Kong'da algılama ve kontrol ürünlerinin profesyonel tedarikçisiyiz. Başkanlık ofisi 2002 yılında Hong Kong'da kuruldu.Shenzhen şirketi, Shenzhen'deki Shennan Orta Yolu ve Huaqiang Kuzey Yolu kavşağında yer almaktadır.Bu arada, şirketin Shenzhen ve Hong Kong'da büyük miktarda spot envanteri var ve hızlı teslimatla doğrudan yurtdışından sipariş verebilir.Ürünlerinizi daha rekabetçi hale getirmek için şirketinize yüksek kaliteli ve tatmin edici ürünler sağlamak için yerli ilgili üreticilerle işbirliği yapmayı umuyoruz.Sizinle işbirliği yapmayı dört gözle bekliyoruz.
